инструкция по эксплуатации сверлильного станка STALEX мод. DP-16
8

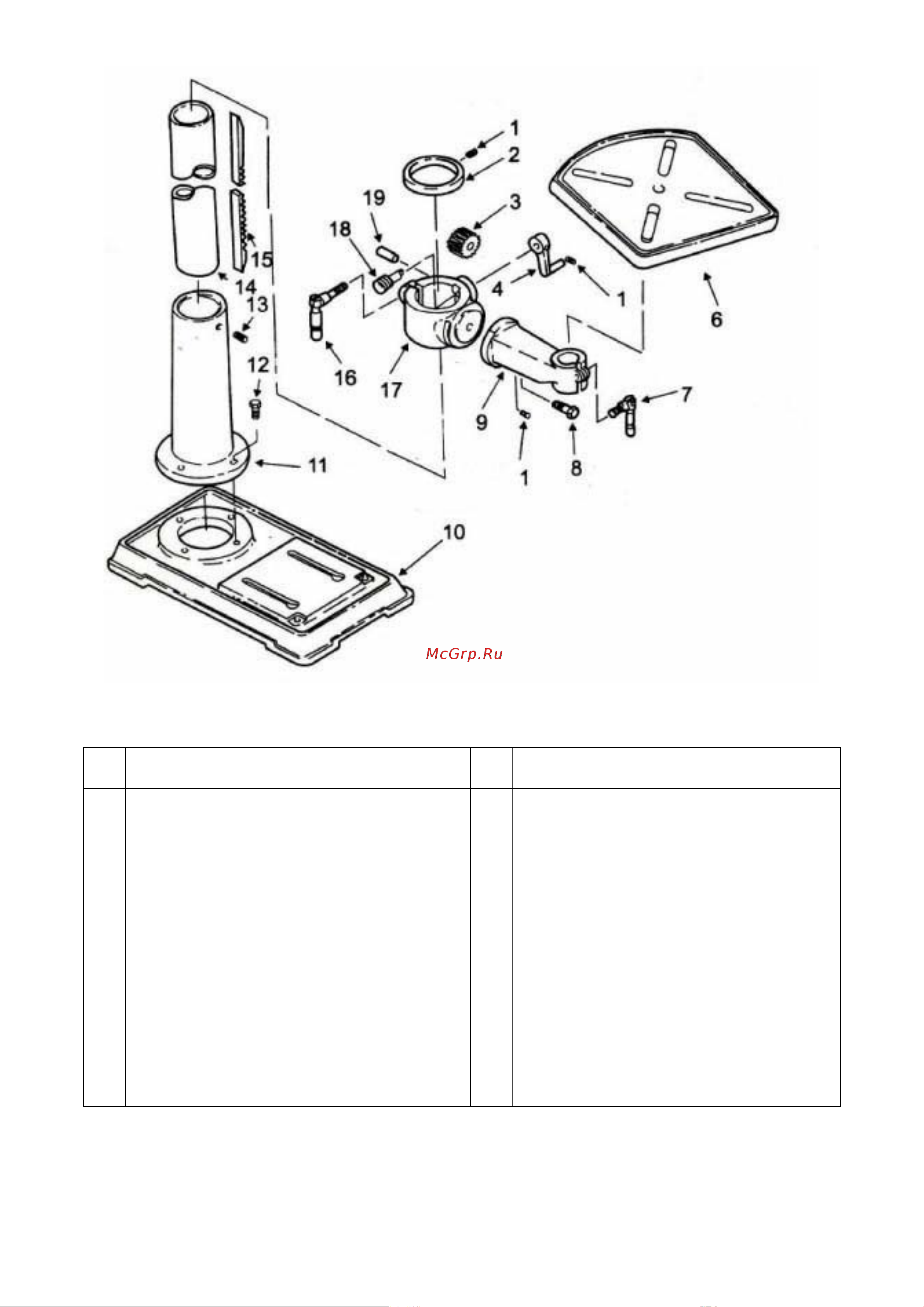

РИСУНОК 1
РИСУНОК 1 ПЕРЕЧЕНЬ ЧАСТЕЙ
№
п/п
Описание
№
п/п
Описание
1
Установочный винт с шестигранным
углублением под ключ
11 Основание колонны
M6*1,0-10 12
Головка шестигранного винта
M10*1,5-40
2 Зубчатая рейка сальника 13
Установочный винт с
шестигранным углублением под
ключ
3
Винтовое зубчатое колесо
M10*1,5-12
4
Рукоятка перемещения стола
14
Колонна
6
Стол
15
Зубчатая рейка
7
Фиксатор стола
16
Зажим колонки
8
Головка шестигранного винта
17
Опора стола
M16*20-35
18
Червяк механизма подъема
9
Рычаг стола со шкалой
19
Цевочная зубчатая передача
10
Основание
