инструкция по эксплуатации сверлильного станка STALEX мод. DP-20, DP-20/T

УСТРОЙСТВА УПРАВЛЕНИЯ И РЕГУЛИРОВКИ

Изменение скорости сверления

Станок поставляется с предустановленными ремнями, но перед началом работы их

необходимо натянуть.

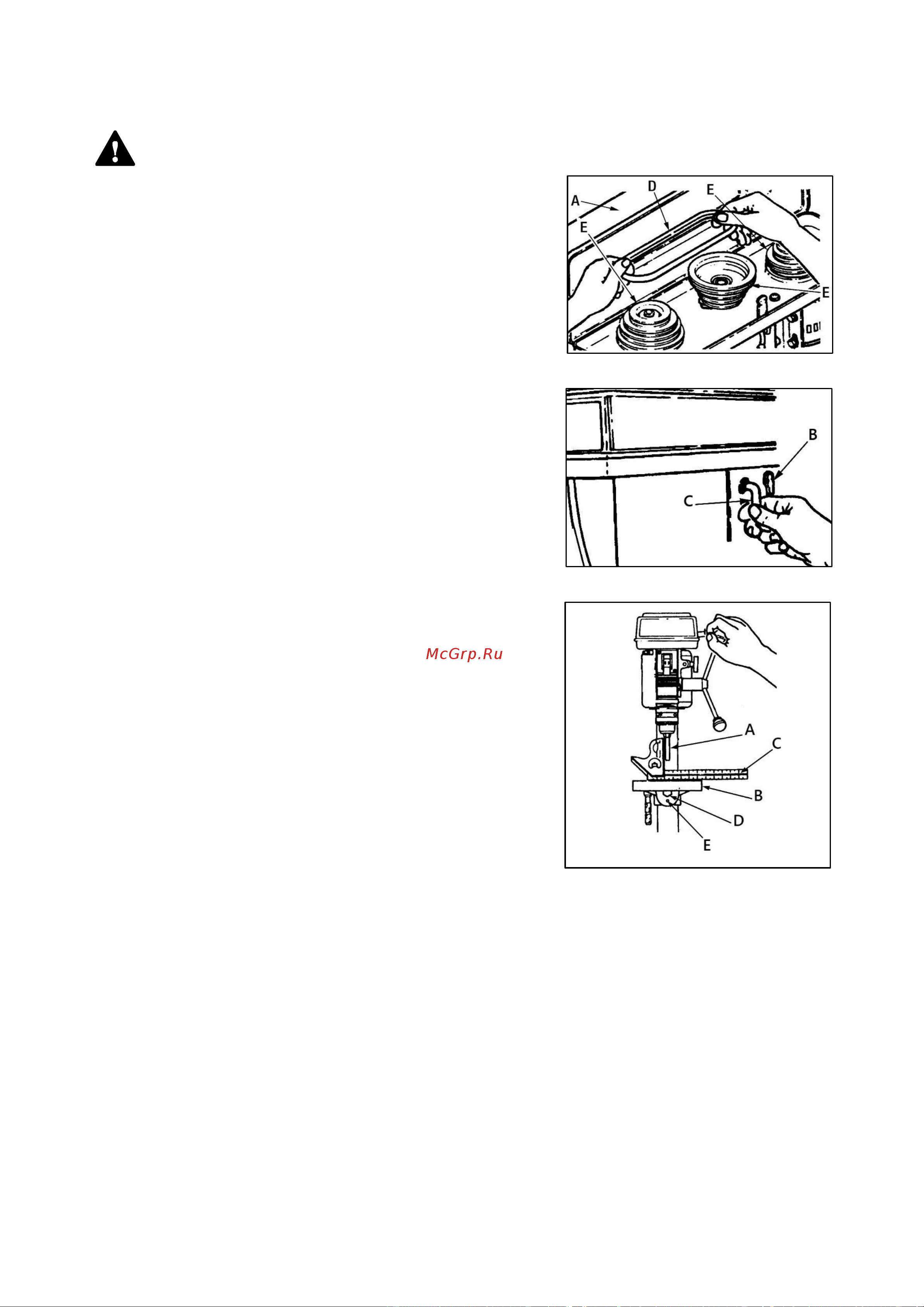

Откройте кожух (А) сверлильной головки (рис. 12),

ослабьте фиксаторы (В) натяжения ремней (рис. 13),

расположенные с правой и левой стороны головки

сверлильного станка. Поверните ручку (С) натяжения

ремней по часовой стрелке, чтобы ослабить их

натяжение. Затяните фиксаторы натяжения (В).

Выберите необходимую скорость для операции

сверления и переместите ремень на нужное положение

на шкивах (Е). Обратитесь к схеме, расположенной на

внутренней части защитного кожуха (A).

Ослабьте фиксаторы (В) и вращайте ручку (С) против

часовой стрелки, чтобы натянуть ремни. Ремни должны

отклонятся примерно на расстояние 13 мм при нажатии

на них посередине между шкивами. Затяните фиксаторы

(В) натяжения ремня. Закройте защитный кожух (А).

Внимание! Станок оснащен концевым выключателем

кожуха ременной передачи. Он не запустится, если

кожух открыт.

Если ремни проскальзывают во время

сверления, отрегулируйте их натяжение снова.

Регулировка и наклон рабочего стола

Чтобы использовать рабочий стол в наклонном

положении, ослабьте установочный винт (Е) (рис. 14) и

фиксирующий болт (D) при помощи соответствующего

ключа. Наклоните стол на желаемый угол, затяните

фиксирующий болт и установочный винт.

Для настройки положения стола – вставьте прочный

стержень круглого сечения (А) (примерно 75 мм) в длину

в патрон и затяните. Поднимите стол (В) на рабочую

высоту и зафиксируйте. Расположите слесарный

угольник

(С) вплотную к стрежню, как показано на рисунке.

Если необходимо выполнить регулировку – ослабьте установочный винт (Е) и фиксирующий

болт стола (D) соответствующим ключом.

Расположите стол перпендикулярно стержню, наклоняя его. Затяните установочный винт и

фиксирующий болт стола.

Рисунок 12

Рисунок 13

Рисунок 14
