инструкция по эксплуатации сверлильного станка STALEX мод. DP-20, DP-20/T
16
Запасные части для ремонта

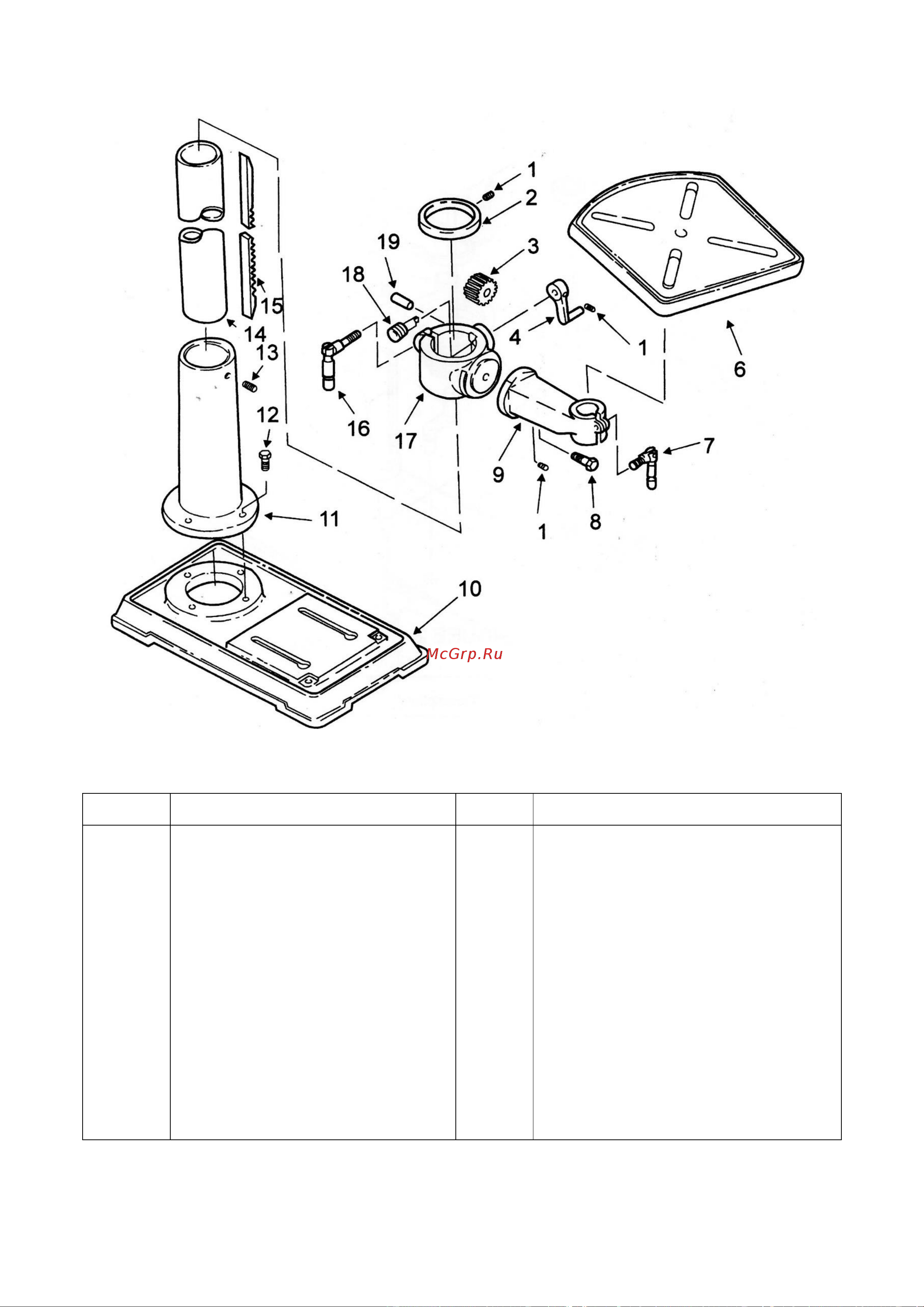

РИСУНОК 1
РИСУНОК 1 ПЕРЕЧЕНЬ ЧАСТЕЙ
Поз. №
Описание
Поз. №
Описание
1
Установочный винт с
шестигранным углублением
под ключ
11
Основание колонки
M6*1,0-10
12
Головка шестигранного винта
M10*1,5-40
2
Зубчатая рейка сальника
13
Установочный винт с
шестигранным углублением под
ключ
3
Винтовое зубчатое колесо
M10*1,5-12
4
Рукоятка перемещения стола
14
Колонна
6
Стол
15
Зубчатая рейка
7
Фиксатор стола
16
Зажим колонки
8
Головка шестигранного винта
17
Опора стола
M16*20-35
18
Червяк механизма подъема
9
Рычаг стола со шкалой
19
Цевочная шестерня
10
Основание
