инструкция по эксплуатации сверлильного станка STALEX мод. DP-20, DP-20/T
18
Запасные части для ремонта

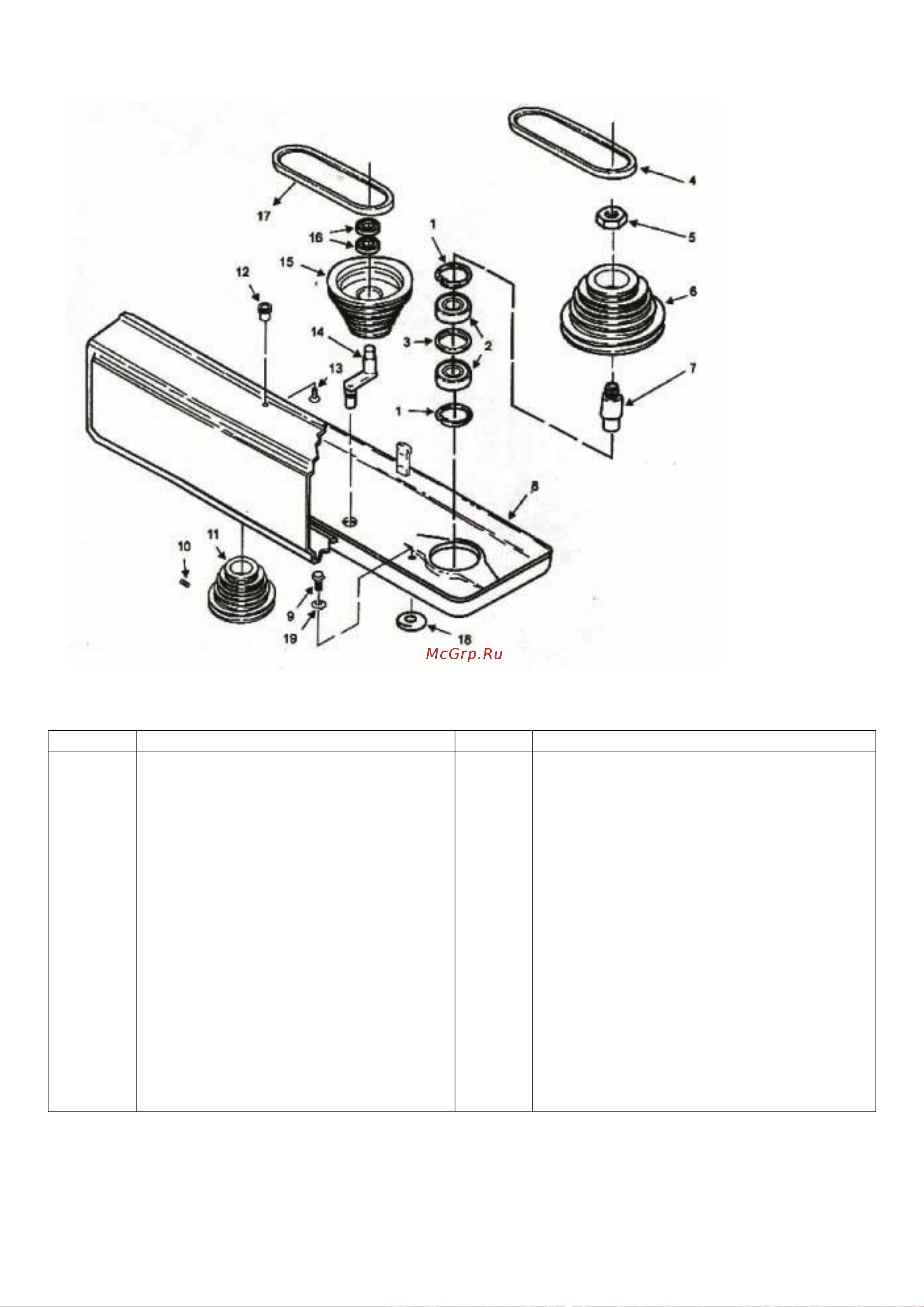

РИСУНОК 3
РИСУНОК 3 ПЕРЕЧЕНЬ ЧАСТЕЙ
Поз. №
Описание
Поз. №
Описание
1
Фиксирующее кольцо
10
Установочный винт M10*1,5-12
2
Шарикоподшипник 25 мм
11
Шкив двигателя
3
Распорная втулка подшипника
12
Маховичок
4
Клиновидный приводной ремень
М24
13
Винт с плоской головкой M5*0,8-12
5
Гайка шкива
14
Ось вращения холостого блока
6
Шкив шпинделя
15
Центральный шкив
7
Вставной шкив
16
Шарикоподшипник 15 мм
8
Кожух шкива с маркировкой
17
Поролоновая шайба
9
Винт с круглой головкой с шайбой
18
Шайба стопорная внешняя M6
M6*1,0-16
19
Установочный винт M10*1,5-12
