Калибр Руководство по эксплуатации

8 www.kalibrcompany.ru

EAC ТР ТС

2.2.1 Прямолинейный рез (см. рис.5):

- установить на рабочий стол (рис.5 поз.3) планку параллельного упора (рис.5 поз.2);

- ослабить винт фиксации (рис.5 поз.1), сдвинуть планку параллельного упора

(рис.5 поз.2) до совпадения отмеченной линии реза на заготовке (рис.5 поз.6) с

плоскостью режущего диска (рис.5 поз.4);

- размер изделия определяется по шкалам (рис.5 поз.5) от линии реза до

планки упора;

- зафиксировать винтом выбранное положение упора;

- включить двигатель и дождаться набора диском полных оборотов;

- равномерно (без излишнего давления) подать заготовку к режущему диску,

прижимая её одновременно к планке параллельного упора и рабочему столу;

Внимание! Будьте бдительны, следите чтобы руки при подаче не нахо-

дились ближе, чем на 100 мм от вращающегося диска.

2.2.2 Резка с наклоном пильного диска

При необходимости реза заготовки с плоскостью реза, отличного от перпен-

дикулярного, необходимо повернуть пластину крепления двигателя с пильным

диском на нужный угол. Установка угла реза описана в п.2.1.4.

- ослабить винт фиксации (рис.5 поз.1), сдвинуть планку параллельного упора

(рис.5 поз.2) до совпадения отмеченной линии реза на заготовке (рис.5 поз.6) с

плоскостью режущего диска (рис.5 поз.4);

- зафиксировать винтом выбранное положение упора;

- включить двигатель и дождаться набора диском полных оборотов;

- равномерно (без излишнего давления) подать заготовку к режущему диску,

прижимая её одновременно к планке параллельного упора и рабочему столу;

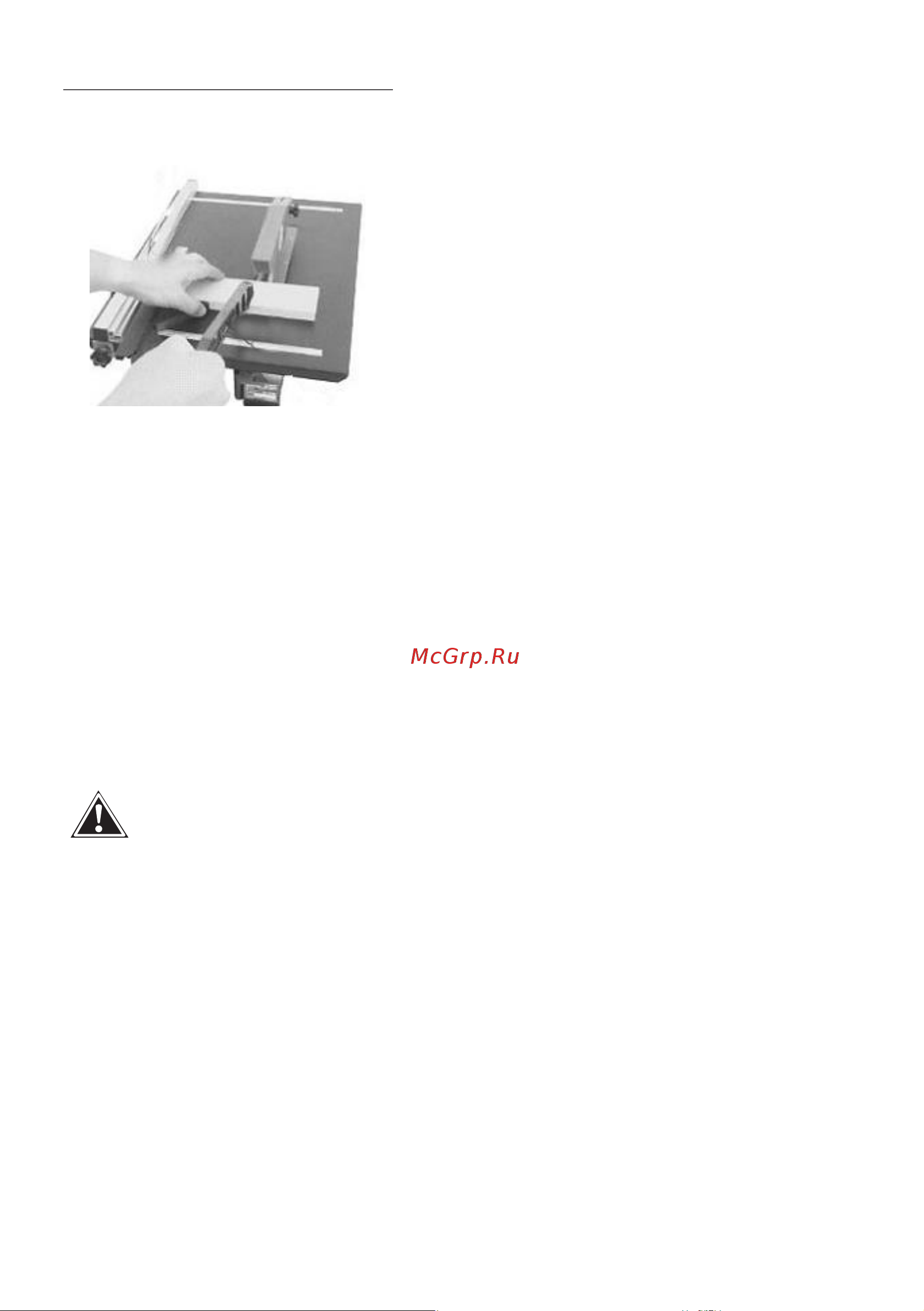

рис. 5

1 – Винт фиксации упора параллельного;

2 – Планка упора параллельного;

3 - Рабочий стол;

4 – Диск режущий;

5 – Шкала установки упора параллельного;

6 – Заготовка;

7 – Толкатель.
