Zentrierständer, für den proffesionellen Gebrauch - 1689

Der Zentrierständer dient vor allem der Anwendung in Fahrradwerkstätten. Das Untergestelle des Ständers wird in den Schraubstock eingespannt oder am Arbeitstisch

befestigt. Er ermöglicht die radiale Kontrolle der Lage des Rades mit Prüffühlern (2), gleichzeitig auf beiden Seiten des Rades. Zusätzlich kann die radiale Symmetrie hinsi-

chtlich auf die Nabe des Rades kontrolliert werden. Die Geometrie des Prüffühlers ermöglicht auch die gleichzeitige axiale Kontrolle der Zentrierung des Rades.

Die Prüffühler (2) sind auf den Prüfoberflächen mit Kunststoffaufsätzen ausgestattet, die auf den Radfelgen keine Spuren hinterlassen. Der Abstand zwischen den Gabeln

(1) wird hinsichtlich der Lage der Achsenlänge zentrisch mit der Einstellschraube (5) eingestellt. Genauso wir die Lage des Prüffühler-Greifarmes (4) hinsichtlich des Raddur-

chmessers (6) und der Abstand der Prüffühler hinsichtlich der Felgenbreite (3) eingestellt. Die Einspanngabeln (1) des Ständers und der Halter des Prüffühlers können beim

Wechseln eines Rades schnell weggedrückt werden, denn sie werden von den eingebauten Federn bei Einsetzen eines neuen Rades in die voreingestellte Lage zurück

gebracht und damit wird die Zeit des Zentrierens mehrerer gleicher Räder verkürzt. Zum Zentrieren von Rädern von 16 bis 29 Zoll, mit oder ohne Reifen, geeignet. Zum

Zentrieren von Rädern mit einer 12, 15 oder 20 mm Achse sind zusätzliche Einsätze erforderlich. Zur Kontrolle der Zentrierung der Bremsscheiben sind Nuten in den Gabeln

vorgesehen, in welche ein zusätzlicher Prüffühler befestigt werden kann. Die zusätzlichen Öffnungen ermöglichen das Verwahren aller Einlagen für das Lager 1689.3 (7).

Kaliber (1689.1), der Einstellkaliber wird so in den Ständer eingesetzt, dass die Achsansätze mit einem Durchmesser von 9 mm in die „V“ Nut der Gabelkonsolen einge-

passt werden, die Gabelkonsolen und der Prüffühler-Greifarm werden zum Anschlag geführt. Die Symmetrie der Prüffühler wird auf den Prüffühloberflächen des Kalibers

kontrolliert, nach Bedarf wird die Einstellung des Zentrierständers durchgeführt.

Bremsdisk-Kontrollehre (1689.2), wird and den Gabeln des Zentrierständers angebracht (Seite frei wählbar) und bietet neben des Zentrierens der Räder noch die

Möglichkeit, die Bremsdisks zu prüfen.

Nabeneinsatz 20, 15 order 20mm (1689.3), geeignet für Räder mit größeren Naben.

Zubehör:

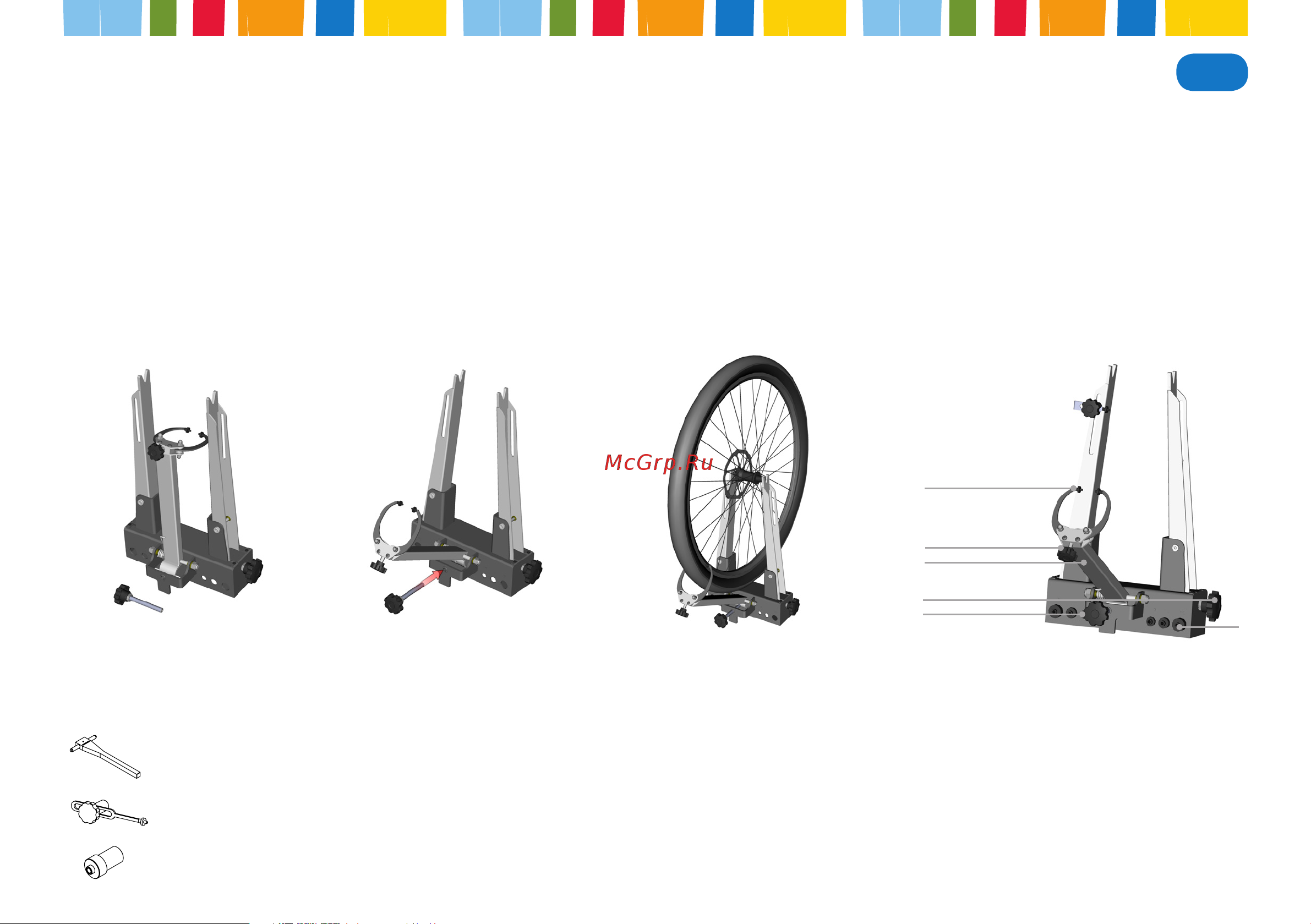

Verbereitung des Ständers:

Verpackungsinhalt

vor der ersten Anwendung die beigefüg-

te Schraube befestigen, siehe Bild

der Zentrierständer ist zur

Anwendung vorbereitet
