ФЕЛИКС Лидер 240x120x75 см дуб ферраре ПК-ЛДР-СТГ240x120/38-В1-179 Инструкция по сборке онлайн

ФЕЛИКС 240x120x75 см миланский орех светлый ПК-ЛДР-СТГ240x120/38-В1-35 Инструкция по сборке онлайн
I -Столешница
II -Боковина правая (левая)
III-Средняя панель правая
IV-Средняя пнель левая
Коллекция "Лидер"
Стол ЛПС-24Р

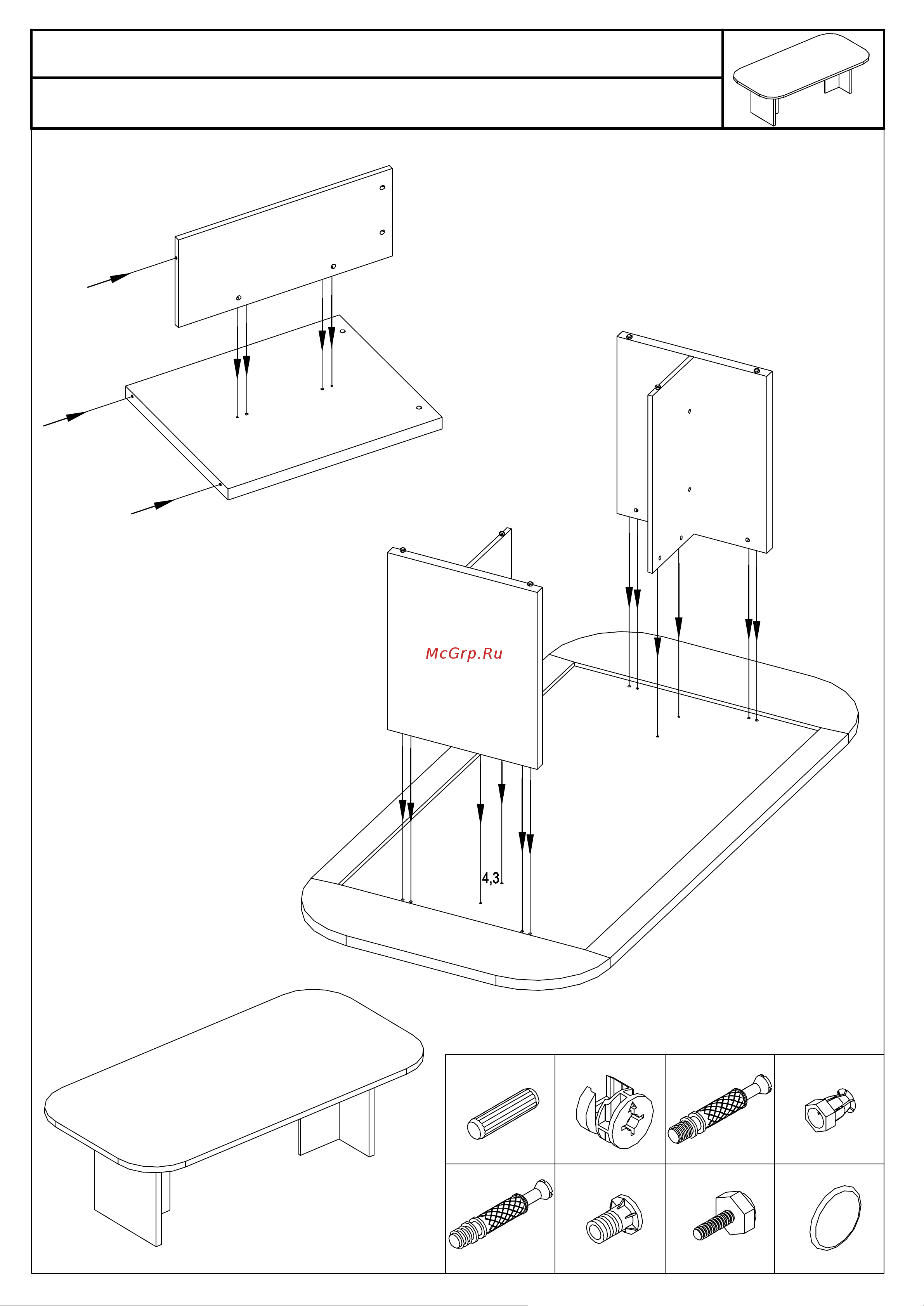

Положить боковины и средние панели отверстиями вверх.
Забить в нижние отверстия на торцах боковин крепежные
элементы для опор (6). Вкрутить в крепежные элементы опоры
(7). Вкрутить в боковины дюбеля стяжек-
эксцентриков (5), забить шканты (1) и вставить стяжки-
эксцентрики (2) стрелкой в направлении отверстий на торцах.
Вставить в средние панели стяжки-эксцентрики (2) стрелкой в
направлении отверстий на торцах. Соединить средние панели
с боковинами и затянуть отверткой, поворачивая по часовой
стрелке, стяжки-эксцентрики (2) на средних панелях.
производственная фирма
ИЛКОН
1234
678
Стол рекомендуется собирать на
столешнице. Положить
столешницу отверстиями вверх.
Забить в столешницу шканты (1)
и цанговые футорки (4). Вкрутить
в цанговые футорки дюбеля (3)
до упора в обод. Присоединить к
столешнице собранные с
передними панелями правую и
левую боковины и прикрепить их,
затянув отверткой
стяжки-эксцентрики (2) на
боковинах и на средних панелях.
Закрыть торцы
стяжек-эксцентриков
декоративными заглушками(8).
Поставить стол.
II
III
I
II
IV
II
IV
5
7
6
2
5
2
2
2
6
6
7
7
4,3
1
4,3
1
4,3
4,3
1
4,3
1
4,3
4,3
2
2
2
2
1
1
2
2
V1
5
,ЛПС-24/1
Неиспользованные
отверстия закрыть
заглушками Ф5, Ф8 и
самоклейками Ф 20.
