Стопорные ограничительные кольца.

Теперь не придется тратить время на разборку и сборку валков

при смене профиля трубы.

Стопорные кольца - это незаменимый элемент при работе с

трубогибом. Они обеспечивают надежную фиксацию заготовок на

валках и позволяют изгибать заготовки различных размеров без

необходимости разбирать валки. Это значительно экономит время и

упрощает процесс работы. Для фиксации колец на валке

шестигранным ключом затянуть винты на кольцах, выставив

кольца на необходимом расстоянии.

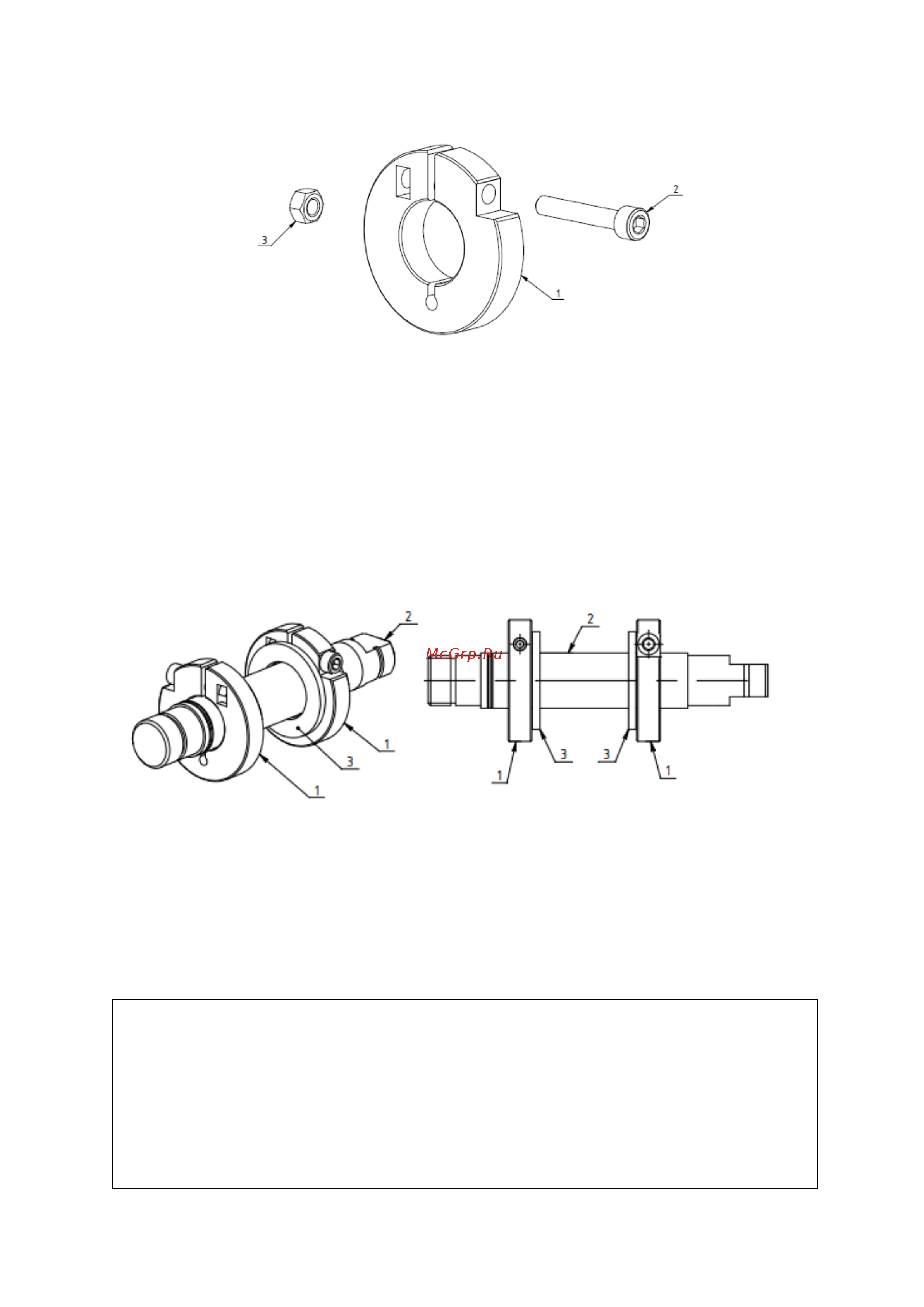

Рисунок 1 - схема установки.

1 - Ограничительное кольцо 2- Валок трубогиба 3 -

Шайба*

* - стандартная Шайба 22 (поставляется с трубогибом в

стандартной комплектации)

Внимание!

Стопорные кольца устанавливаются совместно с шайбами с

внутренним диаметров 22 мм (входят в стандартный комплект

к трубогибу), чтобы предотвратить и повысить их срок службы

колец. Шайбы обеспечивают дополнительную защиту от

трения профиля со стопорными кольцами (см. Рисунок 1).
