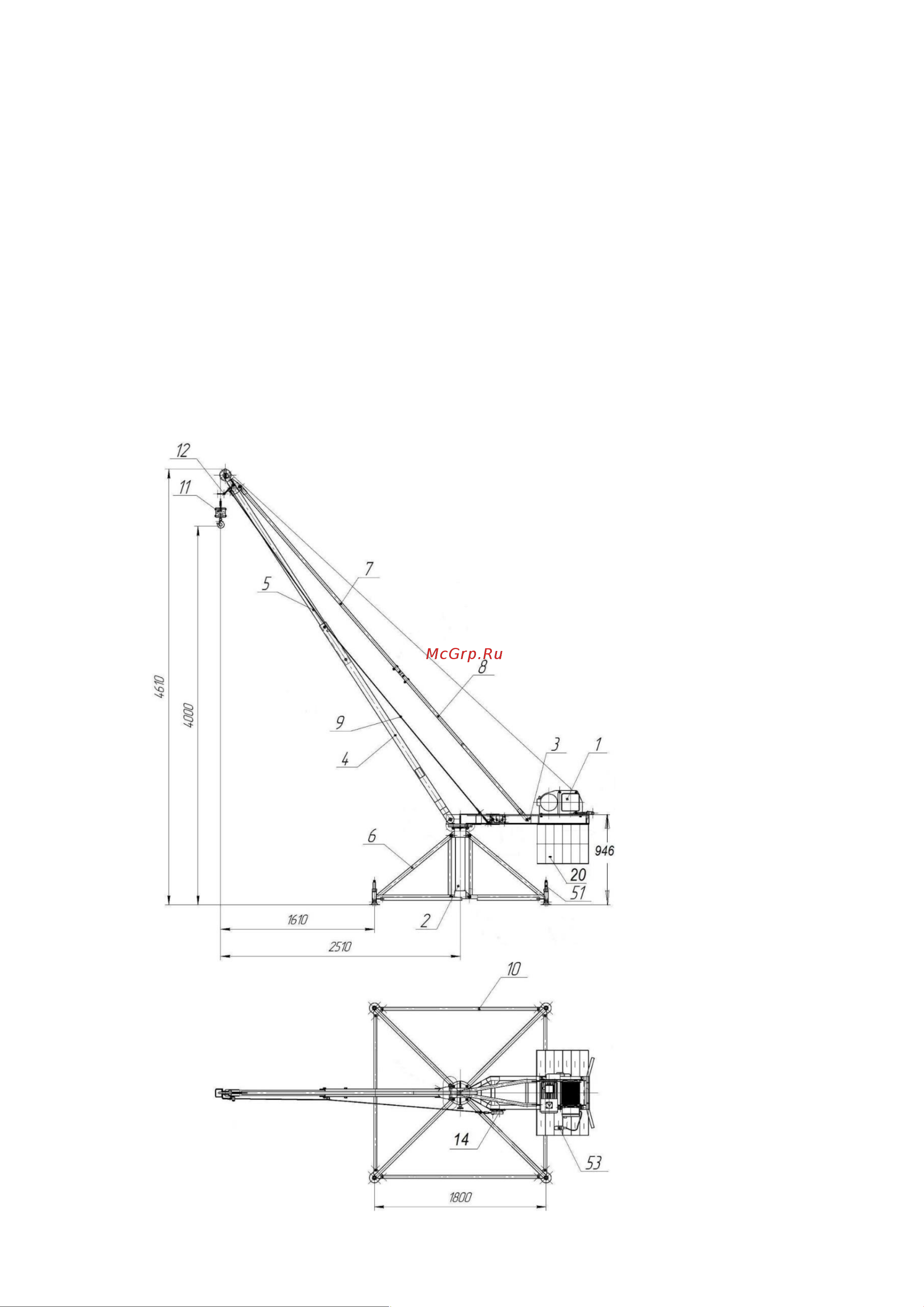

Кран стреловой поворотный типа КСП состоит из следующих основных узлов и

деталей: рамы 3, лебедки 1, ног 6, верхней стрелы 5 и нижней стрелы 4, колонны 2, стяжки 7

и укосины 8, крюковой подвески 11. Сборочные единицы крана крепятся между собой

стандартными крепежными изделиями и деталями, входящими в комплектацию крана.

Колонна 2, ноги 6 и стяжки 10 образуют единую платформу. К колонне 2 при помощи

болтового соединения М16 крепится рама 3. Рама изготовлена из швеллера и квадратной

трубы, соединенных между собой приварными косынками.

К раме крепится лебедка 1. В корпусе лебедки закреплены электродвигатель и барабан.

Электродвигатель передает вращающий момент на барабан через двухступенчатый редуктор,

закрытый защитным кожухом. На щеке лебедки закреплен электрический пульт. От

электропульта отходит один кабель с кнопочным тельферным постом 53 и

микровыключателем 14, закрепленным на раме.

В состав электрооборудования входят: электродвигатель со встроенным

электромагнитным тормозом, пост тельферный, микровыключатель, пускатели, выключатель

автоматический.
