ФАСАДНЫЙ ПОДЪЕМНИК ZLP

части идущими строго по прямой линии.

Кроме того, в пределах общей длины трех частей центральной штанги

отклонение по высоте допустимо не более 10 см, и только в том случае, если

передняя часть выше задней.

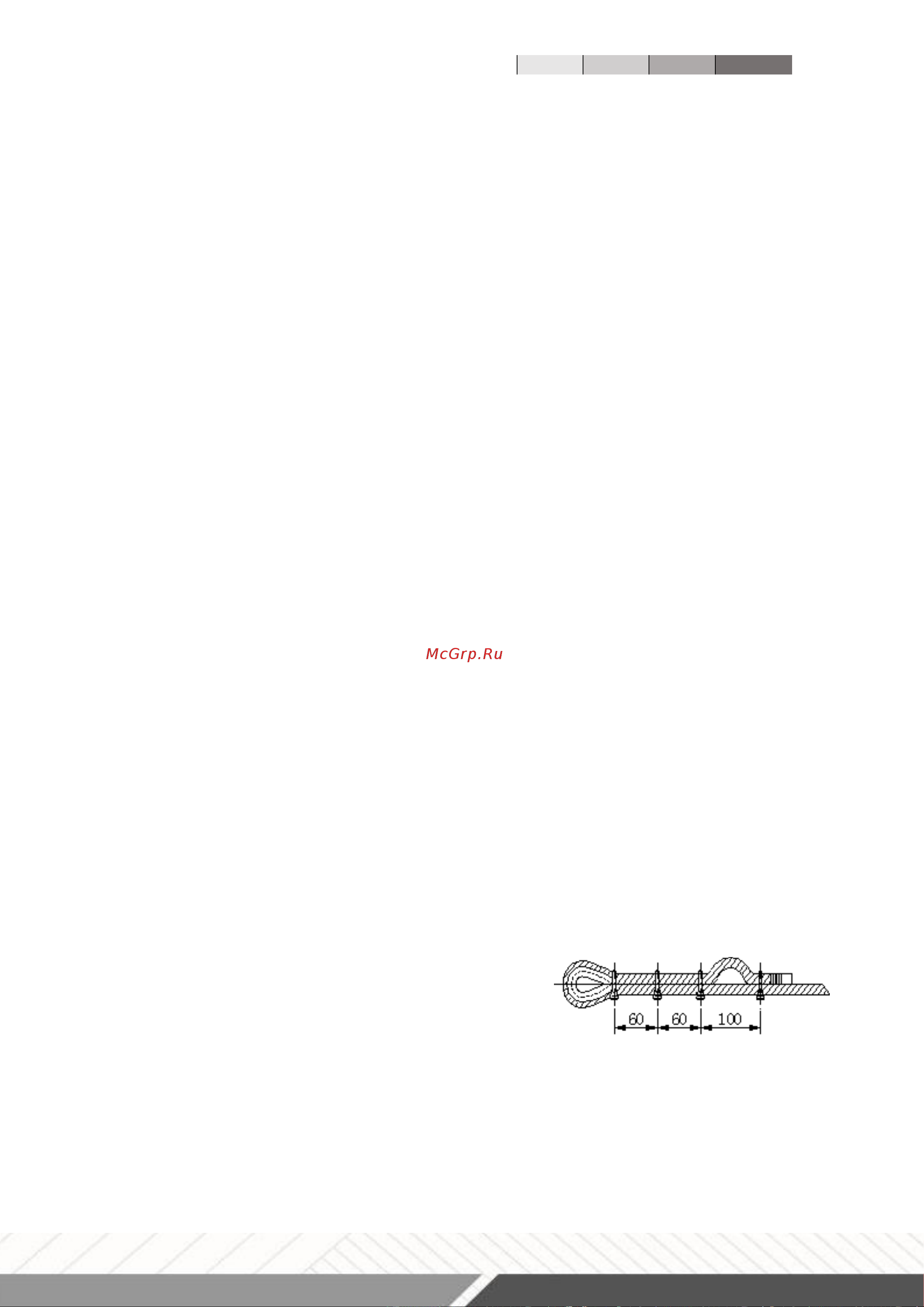

7) Через верхнюю опорную раму канат оттяжки соединяется с талрепом (30)

заднего телескопического кронштейна, конец каната закрепляется зажимами (29),

затем талреп вращается для затяжки каната. Обычно после устранения зазора у

передней части центральной штанги необходимо сделать еще 4-5 оборотов для

обеспечения определенной предварительной нагрузки (концевая часть

центральной штанги будет изгибаться примерно 3 см).

8) Устанавливается противовес равномерно на двух задних кронштейнах,

укрепляется болтами.

9) Рабочий и п р е д о х р а н и т е л ь н ы й канат медленно опускаются или

поднимаются на необходимое место.

Примечание: при монтаже необходимо использовать специальные

инструменты.

5. Соединение кабеля и регулировка направления вращения электродвигателя

1) Соединение кабеля

Все проводники кабеля пятипроводного электропитания подключаются к

соответствующим терминалам внутри шкафа электрического управления, затем

штепсель кабеля электродвигателя и штепсель кнопки управления вставляются в

гнезда на обеих сторонах и в середине нижней части шкафа электрического

управления.

2) Регулировка направления вращения электродвигателя

Необходимо подключить подъемник к электрической сети напряжением 380В,

поставить рычаг универсального переключателя в сторону регулируемого

электродвигателя, нажать кнопку запуска, затем нажать кнопку управления

“вверх”. В этом случае электродвигатель вращается по часовой стрелке; если

направление вращения не совпадает, следует открыть клеммную коробку

двигателя, поменять и соединить любые две линии местами. Затем нужно поставить

рычаг универсального переключателя в другую сторону, отрегулировать

направление вращения двигателя на другой стороне аналогичным способом.

Б. Особые замечания по безопасности

1. Расстояние между консолями подвески

фасадного подъемника должно быть равно

ширине самого подъемника, а канаты должны

опускаться вниз ровно, без смещений по диагонали. При отклонении троса на 10 см

и более, ловитель может работать некорректно. Это может повлиять на

безопасность эксплуатации в целом.
