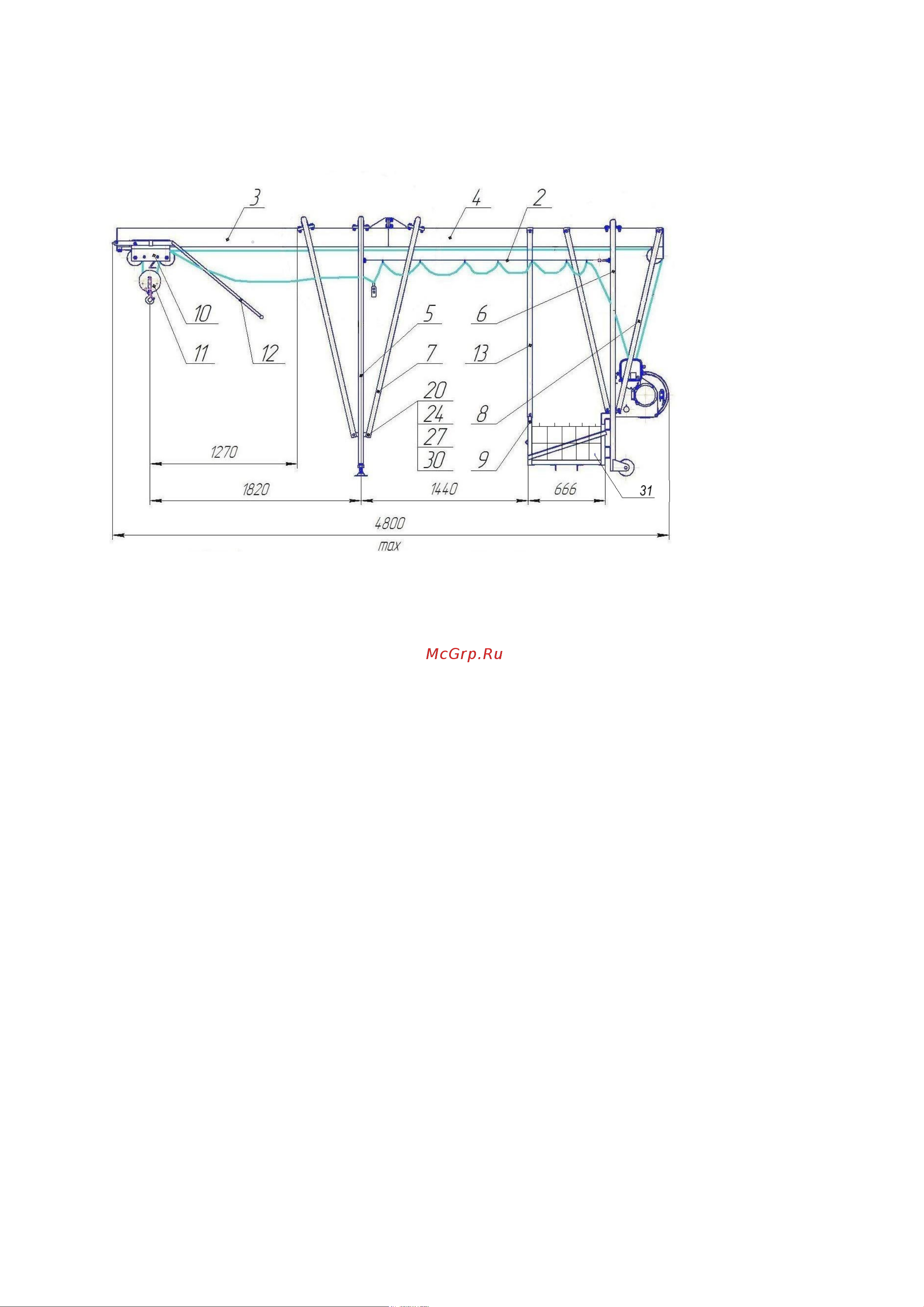

DПодъемник строительный типа УМЕЛЕЦ-500: основные размеры и элементы

конструкции

Подъемник УМЕЛЕЦ ПС-500 состоит из следующих основных узлов и деталей: кошки 10 с

подвеской 11, балок 3 и 4, стойки передней 5, стойки задней 6, стяжек 7, 8 и 13, лебедки

электрической 1.

Устойчивость подъемника во время эксплуатации обеспечивается противовесами.

Лебёдка состоит из корпуса, образованного двумя щеками (соединенными между собой

стяжками), электродвигателя, барабана и зубчатых колес. Под барабаном расположен

прижимной ролик для обеспечения более качественной навивки каната. Вращающийся

барабан ограждён защитным кожухом. На щеке закреплён электрический пульт управления.

От пульта отходит кабель с кнопочным тельферным постом и микровыключателем, который

в процессе эксплуатации крепится к передвижной кошке 10.

Рабочим органом подъемника является подвеска 11 с кошкой 10. Подъём/опускание

подвески осуществляется лебёдкой, а перемещение кошки по пролётной балке

осуществляется вручную. Кошка имеет специальный фиксатор, который зацепляется за крюк,

расположенный на конце балки, и не позволяет кошке перемещаться во время

подъёма/опускания подвески.

Также на схеме отмечены: 2 - струна; 9 - контейнер; 12 - рычаг тяговый; 13 - стяжка

контейнера. Прочие позиции - крепежные изделия.

В состав электрооборудования входят: электродвигатель со встроенным электромагнитным

тормозом, пост тельферный, микровыключатель, пускатели, выключатель автоматический.

Микровыключатель расположен на кошке и отключает электродвигатель при подъёме

подвески до крайнего верхнего рабочего положения.

Включение лебёдки осуществляется автоматическим выключателем на пульте лебёдки, а

управление - постом кнопочным тельферным.
