У С Т Р О Й С Т В О, У П Р А В Л Е Н И Е С Т В О Л О М И

Т Е Х Н И Ч Е С К О Е О Б С Л У Ж И В А Н И Е

5.1.

Устройство ствола

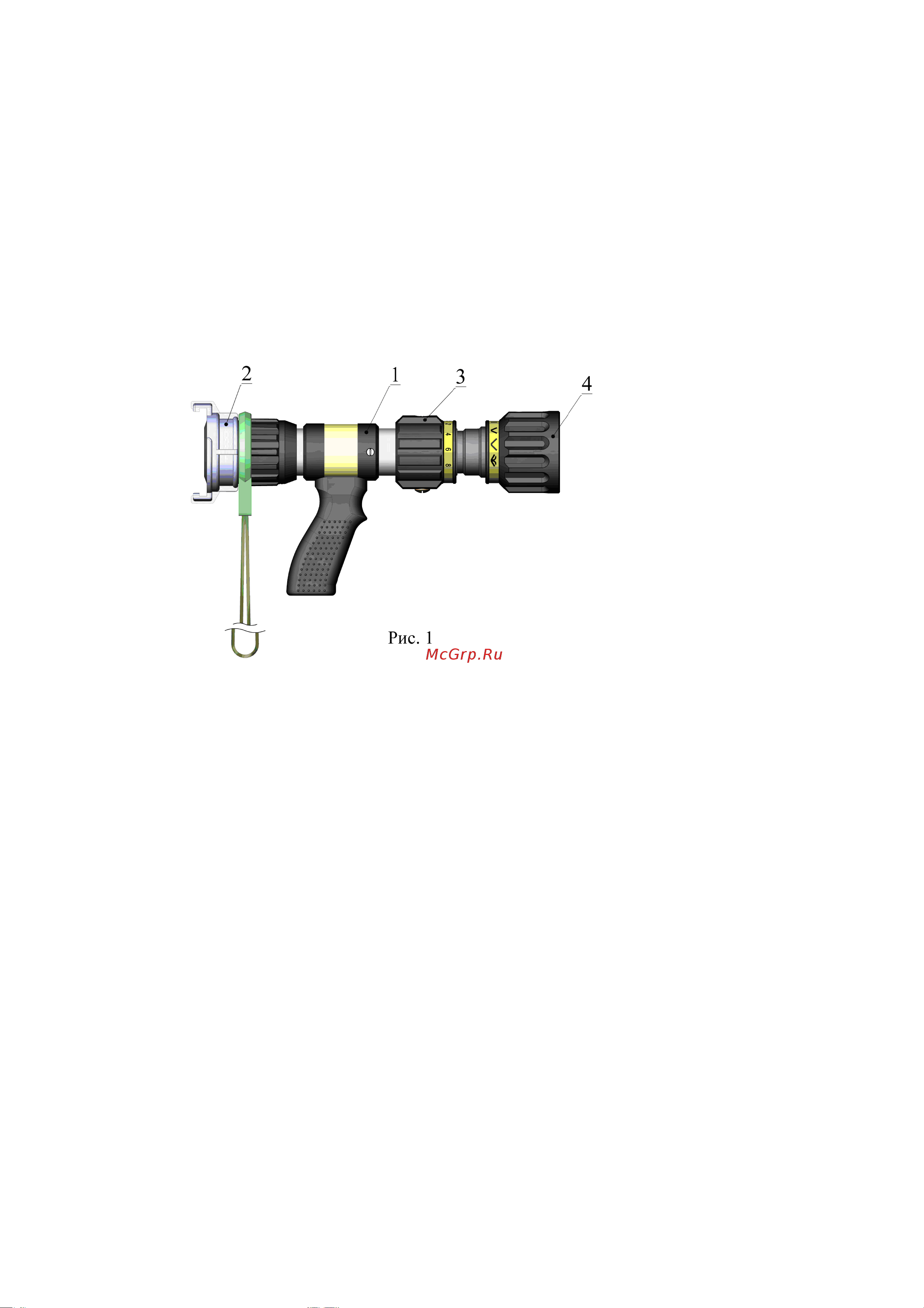

Внешний вид ствола приведен на рис. 1. Ствол состоит из корпуса (1) с

присоединительной головкой ГМ-50 (2), вареньера перекрывного устройства и

управления расходом (3), головки изменения геометрии струи (4). Ствол

выполнен из нержавеющей стали и термостойких высокопрочных пластмасс.

5.2.Управление стволом.

Управление осуществляется вареньером и головкой ствола. Ствольщик,

удерживая ствол за рукоятку, поворачивает вареньер против часовой стрелки до

первого фиксированного положения, что соответствует расходу 2 л/с,

дальнейший поворот вареньера увеличивает расход с шагом 2 л/с до 8 л/с.

При вращении головки изменения геометрии струи по часовой стрелке до

упора, устанавливается режим формирования сплошной струи. Вращение

головки против часовой стрелки позволяет формировать распыленную струю.

5.2.1 Для включения режима промывки, без отключения ствола от рукавной

линии, необходимо установить головку ствола на угол распыления 120

повернуть вареньер изменения расхода против часовой стрелки до упора (при

включении режима промывки - расход ствола 10 л/с.)

5.2.2. Для подачи воздушно-механической пены необходимо присоединить и

зафиксировать эксцентриками пеногенератор, установить головку в положение

подачи сплошной струи с расходом 6,0 л/с, создать давление перед стволом 0,6

МПа (6 кгс/см

Для снятия пеногенератора необходимо расфиксировать эксцентрики.
