Паспорт разработан в соответствии с требованиями ГОСТ 2.601
1. Назначение
1.1. Стыковые сварочные машины с гидравлическим приводом ТМ WELPING предназначены для контактно-стыковой сварки
полимерных труб: VF.200.G.1600 - от 63 мм до 200 мм, VF.315.G.3200 - от 160 до 315 мм. Представляют собой надежные,
удобные в эксплуатации аппараты с гидравлическим приводом. Применяются в полевых условиях, на строительной площадке, в
цеху и в стесненных условиях для стыковой сварки полиэтиленовых и полипропиленовых труб. Могут эксплуатироваться в
различных климатических и температурных условиях.
1.1. Область применения
- Монтаж внутренних и наружных инженерных систем (водоснабжение), работы в ограниченном пространстве и работы на
уже смонтированных трубах;
- Монтаж внутренних и наружных инженерных систем (водоотведение), работы в ограниченном пространстве и работы на уже
смонтированных трубах.
2. Комплект поставки
№
Наименование
WP160A
WP250A
WP315A
1
Рама (центратор)
1
1
1
2
Гидравлический блок
1
1 1
3
Электрический нагреватель
1
1 1
4
Электрический торцеватель
1
1 1
5
Бокс для хранения эл. торцевателя и нагревателя
1
1
1
6
Паспорт
1
1 1
3. Технические характеристики
№
Характеристика
Ед.
WP160A
WP250A
WP315A
1
Напряжение питания
В
220
220
220
2
Частота тока
Гц
50
50
50
3
Мощность электрического нагревателя
Вт
1600
2300
3100
4
Мощность электрического торцевателя
Вт
1100
1100
1100
5
Мощность гидравлического блока
Вт 750 750 750
6
Общая мощность
Вт 3450 4150 5050
7
Диапазон давления
МПа
от 0 до 6.3
от 0 до 6.3
от 0 до 6.3
8
Диапазон температур нагревателя
°С
до 270
до 270
до 270
9
Погрешность в температуре
°с
±5 ±5 ±5
10
Диаметры свариваемых труб
мм
63,75,90,110,125,140,160,
180,200
90,110,125,140,160, 180,200, 225,
250
160,180,200,225,250,280,315
11
Диаметр нагревателя
мм
220
280
345
12
Толщина нагревателя
мм
22
22
24
14
Вес нетто
кг
99
121
174
Вес брутто
115 141 200
Размер рамы (центратор)
760*460*560
825*565*490
970*660*550
15
Размер гидравлического блока
мм 600*460*480 765*700*590 770*610*720

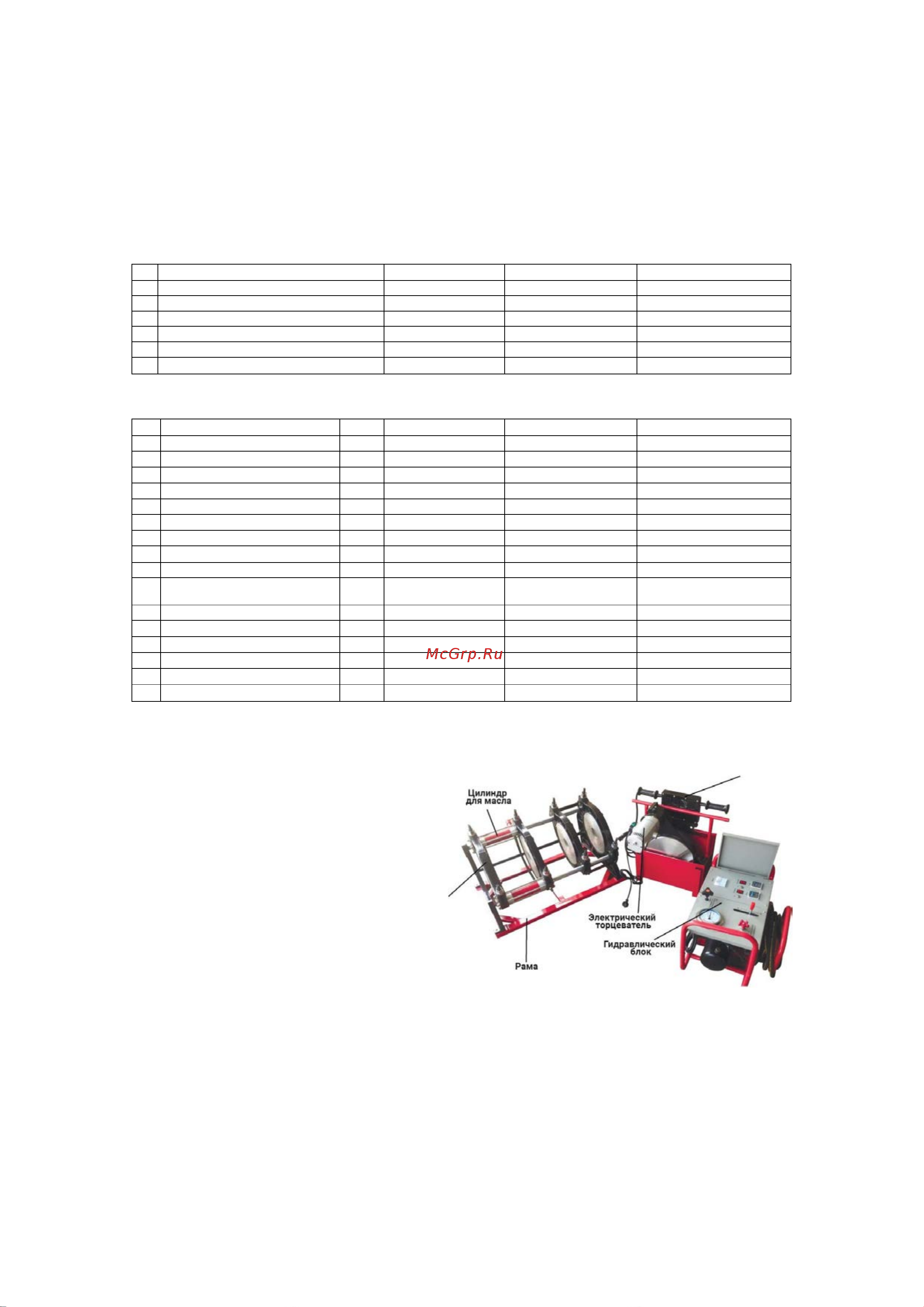

4. Устройство и принцип работы
4.1. Сварочная машина с гидравлическим приводом
представляет собой раму из высококачественного
железа, которая служит основанием сварочной
машины с алюминиевыми зажимами и цилиндрами
для плотного закрепления труб в нужном
положении, бокс для хранения нагревателя и
торцевателя для удобства использования во
время работы с подключенными в сеть приборами,
гидравлический блок служит основанием для
регулировки сварных параметров во время
процесса сваривания труб.
4.2. Принцип работы сварочной машины с
гидравлическим приводом заключается в том,
чтобы нагреть концы двух труб равных по диаметру
и толщине стенки до заданной температуры, а затем
соединить их вместе, приложив достаточное усилие.
Качество соединений зависит от правильных
параметров сварки и опыта специалиста,
выполняющего сварочные работы.
5. Требования по технике безопасности
Перед началом эксплуатации, пользователи и обслуживающий персонал должны внимательно прочитать настоящее руководство
для обеспечения безопасности обслуживающего персонала при работе со сварочной машиной.
5.1. Сварочная машина предназначена для сварки полимерных труб и не может быть использована для сварки материалов без
описания, в противном случае машина может быть повреждена.
5.2. Не используйте сварочную машину в местах с потенциальной опасностью взрыва или возгорания.
5.3. К работе со сварочной машиной допускается только ответственный, квалифицированный и обученный персонал.
5.4. Сварочная машина должна быть установлена на сухом месте. При использовании сварочной машины на открытом воздухе в
дождливую погоду, должны быть приняты соответствующие меры безопасности.
5.5. Питание: 220 В +-5%, 50 Гц. При эксплуатации сварочной машины использовать только удлинители с сечением провода,
Рис. 1
