Шкаф сушильный для одежды ШСО-22М; ШСО-22М-600 ШКФ.18.00.РЭ

5. РАБОТА ИЗДЕЛИЯ

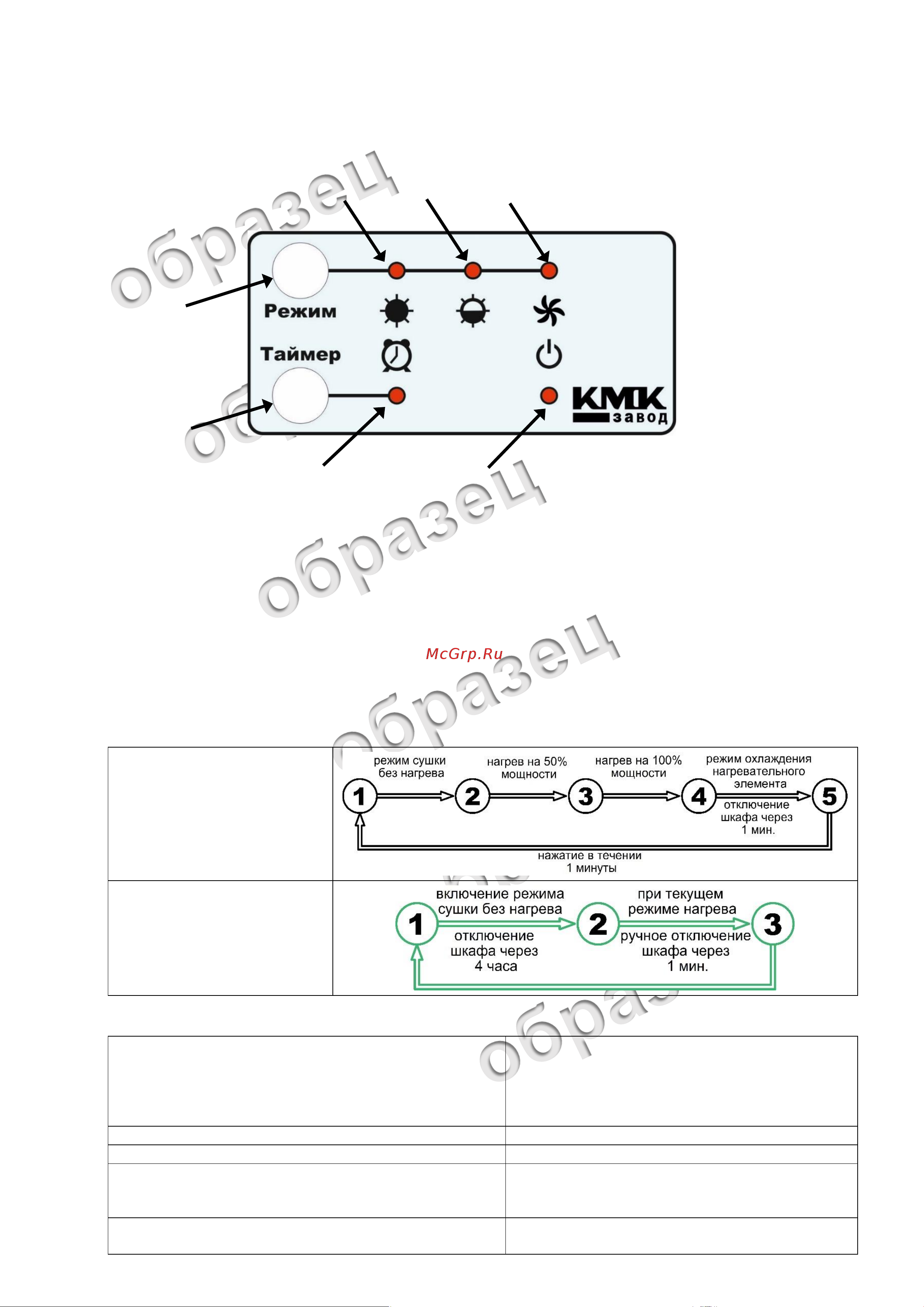

5.1. На рис.2 представлена панель управления шкафом с кнопками режимов работы

и световыми индикаторами.

Рис. 2 Панель управления

5.2. Органы управления

1 – кнопка выбора режима работы;

2 – кнопка выбора режима автоматического/ручного отключения;

3 – световой индикатор работа вентилятора;

4 – световой индикатор нагрев на 50 % мощности;

5 – световой индикатор нагрев на 100 % мощности;

6 – световой индикатор сеть/режим охлаждения нагревательного элемента;

7 – световой индикатор автоматического отключения;

5.2.1. Схемы настройки кнопками управления

1 - кнопка выбора режима

работы «Режим»

2 - кнопка выбора режима

автоматического/ручного

отключения «Таймер»

5.2.2. Световые индикаторы работы

3 – световой индикатор работа вентилятора

горит в режиме сушка без нагрева

горит в режиме нагрева на 50% мощности

горит в режиме нагрева на 100% мощности

горит в режиме охлаждения нагревательного

элемента при отключении

4 – световой индикатор нагрев на 50 % мощности

горит в режиме нагрева на 50% мощности

5 – световой индикатор нагрев на 100 % мощности

горит в режиме нагрева на 100% мощности

6 – световой индикатор сеть/режим охлаждения

нагревательного элемента

горит при включении в сеть

мигает в режиме охлаждения

нагревательного элемента при отключении

7 – световой индикатор автоматического

отключения

горит в режиме автоматического отключения
