WP1
RU

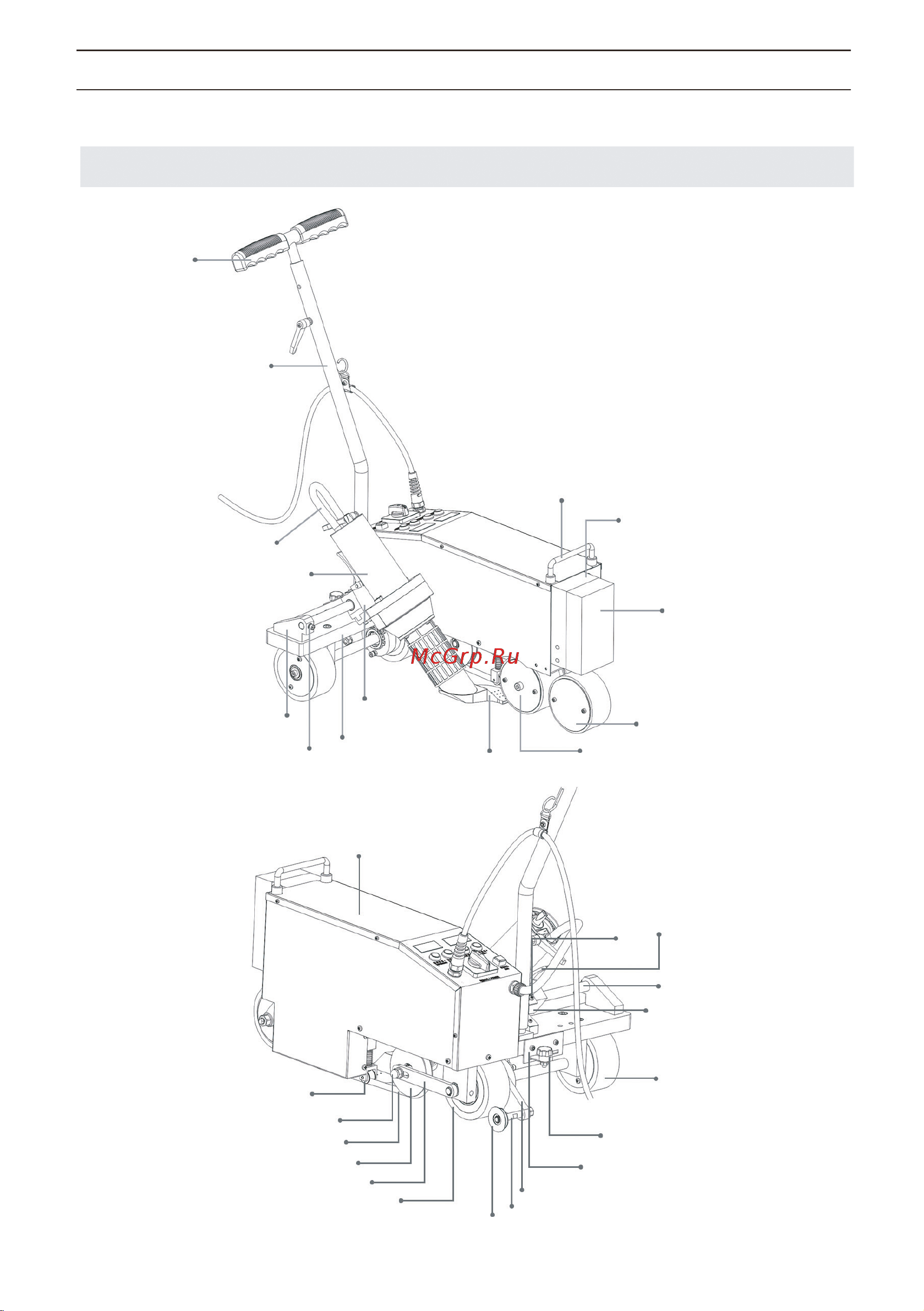

Узлы и механизмы
1 1 、Р у ч к а
10、Направляющая
ручка с креплением
под кабель
9、Кабель питания фена
8、Вентилятор фена
7、Механизм
направляющей фена
6、Винт крепления
механизма направляющей
фена
5、Рама машины
3、Сопло горячего воздуха
2、Приводной ролик
1、Прижимной ролик
14、Дополнительный груз 2
13、Дополнительный груз 1
12、Подъемная ручка
4、Фиксатор
фена
31、Крышка корпуса
1 6 、К о л е с о
15、Фиксатор ремня
17、Круглый ремень
18、Колесо ремня
19、Ременная передача
20、Переднее колесо (левое)
21、Направляющее колесо
22、Ось направляющего колеса
23、Фиксатор направляющего колеса
24、Направляющая канавка ручки механизма
перевода переднего левого и направляющего
колеса в рабочее/транспортное положение
25、
Ручка механизма перевода переднего
левого и направляющего колеса в рабочее/
транспортное положение
26、Переднее колесо (правое)
28、Стопорная перегородка
с микро-включателем/
выключателем фена
27、Направляющая
фена
30、Курок положения
фена
29、Регулировочный винт
03
