1.
Назначение и область применения
Механический сварочный аппарат MELTPLAST 160 U предназначен для выполнения диффузионной сварки
полипропиленовых труб и фитингов диаметрами Ø40 мм – Ø160 мм при помощи механического привода. Он
обеспечивает идеальное качество сварного шва.
Аппарат состоит из центратора (платформы) с неподвижным держателем сварочного аппарата, а также двух подвижных
частей - держателем зажима для труб и держателем зажима для фитингов. Подвижные части перемещаются вращением
рукоятки (штурвала) механического привода.
В основе диффузионной сварки – процесс плавления, осуществляемый путем нагрева соединяемых деталей до
определенной температуры и их соединение. Диффузионной сваркой могут соединяться все термопласты. Свариваемые
детали должны иметь одинаковые физико-химические свойства.
2.
Состав сварочного комплекта.
№
Наименование
Количество
1
Сварочный аппарат с платформой и механическим
1 шт.
приводом
2
Комплект насадок (муфта + раструб)
1 компл.
3
Съемные вкладыши зажима труб
1 компл.
4
Набор инструментов
1 компл.
5
Винты для вкладышей
1 компл.
6
Инструкция
шт.
3.
Технические характеристики MELTPLAST 160 U
№
Характеристика
Ед. изм.
Значение
1
Потребляемая мощность
Вт
1800
2
Напряжение питания
В
230
3
Частота тока
Гц
50
4
Количество ступеней нагрева
шт
1
5
Форма нагревательной панели
-
круглая
6
Регулятор температуры
-
термостат
7
Диапазон регулирования температуры
°С
50-270
8
Размер сменных насадок
мм
75, 90, 110
9
Размер трубных зажимов
мм
63-160
10
Размер зажимов для фитингов
мм
63-160
11
Рабочая температура окружающей среды
°С
+ 5 - + 40
12
Относительная влажность окружающей среды, не более
%
80
13
Масса комплекта
кг
56
14
Габариты
мм
750х550х560

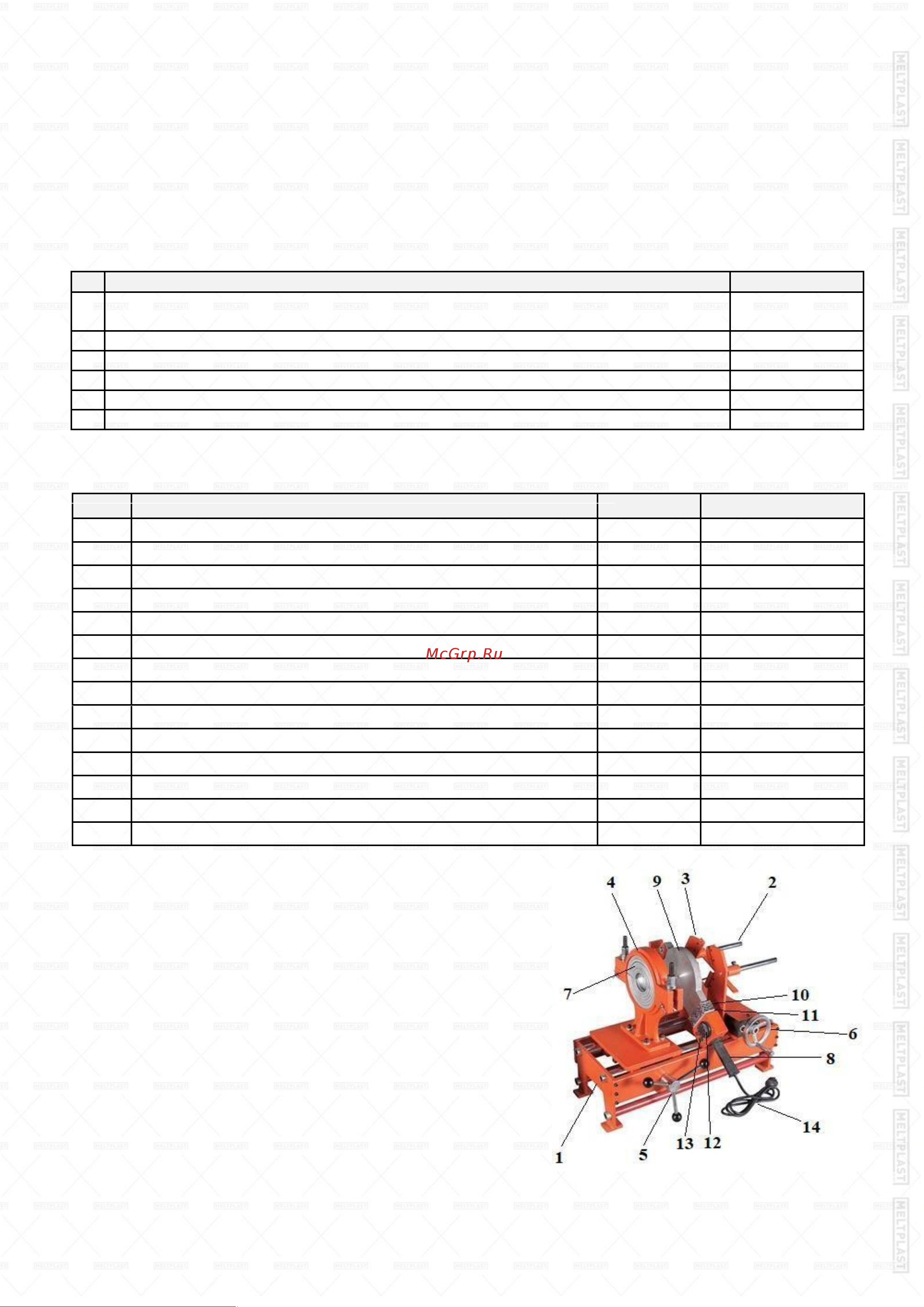

4.
Вне
шний вид и конструкция сварочного аппарата
1. Платформа (центратор).
2. Направляющие.
3. Зажим для фитингов.
4. Зажим для труб.
5. Рукоятка (штурвал) механического привода.
6. Рукоятка регулировки зажима для фитингов.
7. Наборные зажимы для труб.
8. Металлический корпус.
9. Нагревательная панель.
10. Железный радиатор.
11. Изолирующая площадка.
12. Регулятор температуры.
13. Индикатор готовности аппарата к работе.
14. Шнур питания.
