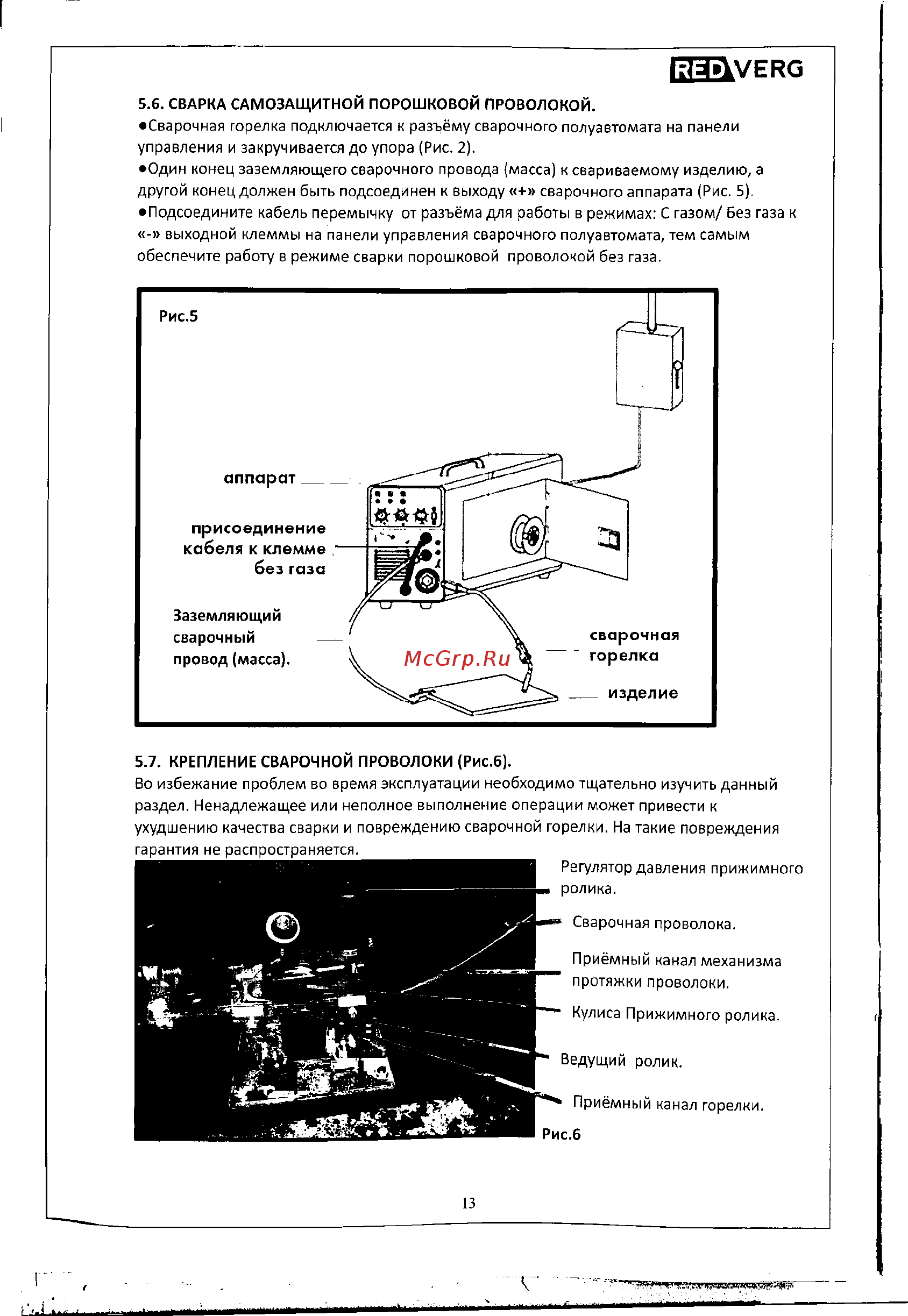

5.6. СВАРКА САМОЗАЩИТНОЙ ПОРОШКОВОЙ ПРОВОЛОКОЙ.

• Сварочная горелка подключается к разъёму сварочного полуавтомата на панели

управления и закручивается до упора (Рис. 2).

•Один конец заземляющего сварочного провода (масса) к свариваемому изделию, а

другой конец должен быть подсоединен к выходу «+» сварочного аппарата (Рис. 5).

• Подсоедините кабель перемычку от разъёма для работы в режимах: С газом/ Без газа к

«-» выходной клеммы на панели управления сварочного полуавтомата, тем самым

обеспечите работу в режиме сварки порошковой проволокой без газа.

5.7. КРЕПЛЕНИЕ СВАРОЧНОЙ ПРОВОЛОКИ (Рис.6).

Во избежание проблем во время эксплуатации необходимо тщательно изучить данный

раздел. Ненадлежащее или неполное выполнение операции может привести к

ухудшению качества сварки и повреждению сварочной горелки. На такие повреждения

гарантия не распространяется.

Регулятор давления прижимного

ролика.

Сварочная проволока.

Приёмный канал механизма

протяжки проволоки.

Кулиса Прижимного ролика.

Ведущий ролик.

Приёмный канал горелки.

Рис.6

Рис.5

аппарат

присоединение

кабеля к клемме

без газа

Заземляющий

сварочный

провод (масса).

сварочная

горелка

изделие
