Ред. 11

5. ОБЩИЙ ВИД УСТРОЙСТВА

5.1 Основные элементы управления и индикации САИПА-200МФ

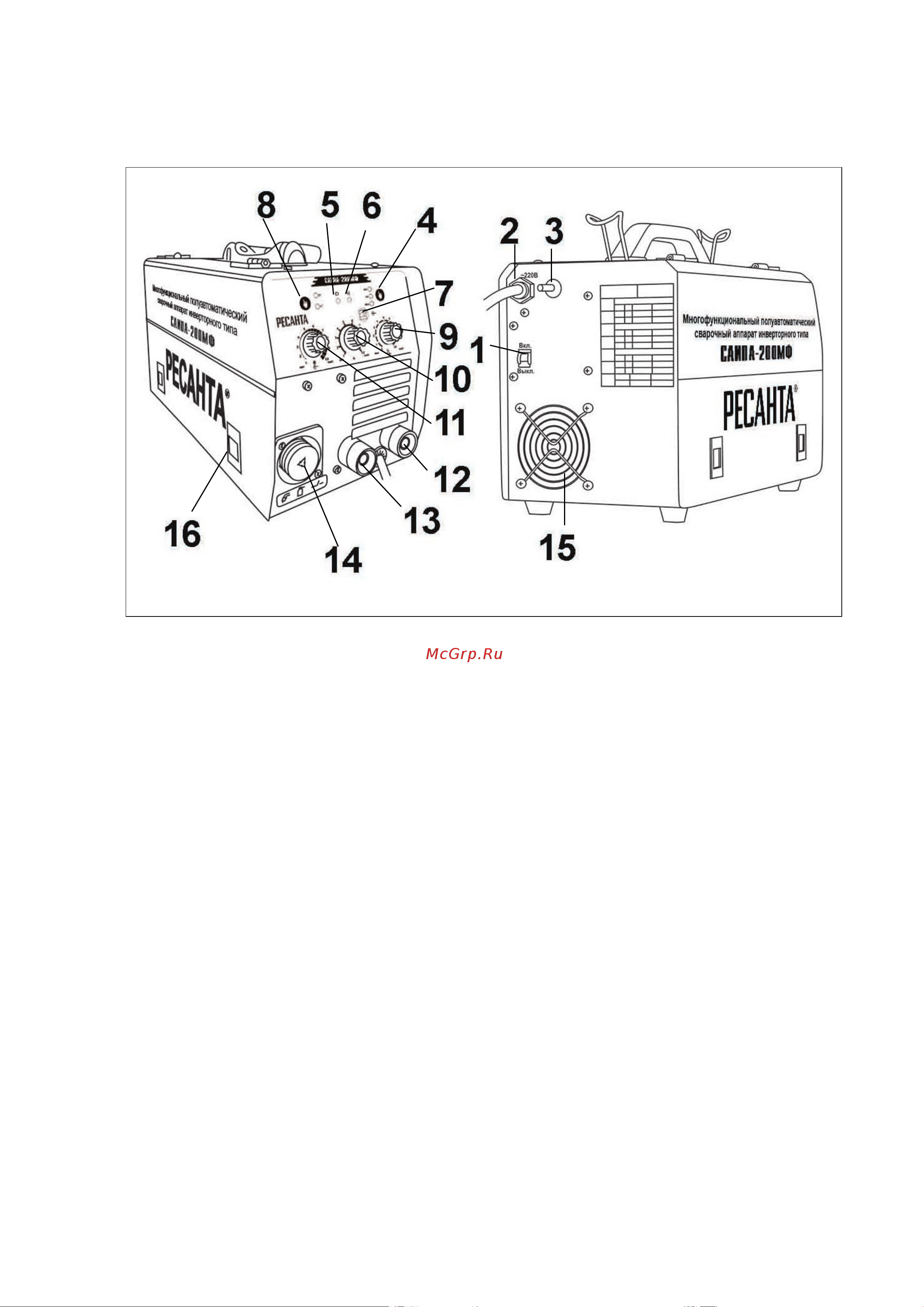

Рис. 1. Внешний вид САИПА-200МФ

*Внешний вид устройства может отличаться от изображенного на рисунке.

1. Кнопка включения/выключения

2. Сетевой кабель

3. Штуцер входа газа (ø 8 мм)

4. Переключатель режимов MIG/MAG / ММА / TIG

5. Индикатор «Сеть»

6. Индикатор «Перегрев»

7. Принудительная протяжка сварочной проволоки

8. Переключения режимов «2Т/4Т»

9. Регулировка форсажа дуги

10. Регулятор напряжения MIG/MAG и величины сварочного тока для

режима ММА/TIG

11. Регулятор подачи сварочной проволоки для режима MIG/MAG

12. Силовой разъем «+»

13. Силовой разъем «-»;

14. Разъем горелки MIG/MAG/TIG

15. Вентиляционная система

16. Замки крышки корпуса

• Переключатель режимов MIG/MAG и ММА/TIG – необходим для

переключения режимов сварочного аппарата со сварки в защитных

газах на ручную дуговую сварку и наоборот.
