Ред. 11

1. Подсоедините сетевой кабель к электросети с требуемыми

параметрами. Проверьте надежность соединения кабеля и сетевой

розетки.

2. Подсоедините газовый шланг к газовому разъему аппарата и к

газовому редуктору на баллоне. При подключении баллон и редуктор

должны быть закрыты. Все подключенные агрегаты должны иметь

плотные соединения в местах соединений, чтобы обеспечить надежную

подачу газа и защиту сварочного шва.

3. Подключите сварочную горелку (пистолет) для MIG/MAG/TIG сварки в

«евроразъем» на передней панели сварочного аппарата.

4. Вставьте силовой наконечник кабеля клеммы заземления в панельную

розетку со знаком «+» или «-» (в зависимости от необходимых

технологических задач) на передней панели аппарата, поверните его до

упора по часовой стрелке и убедитесь в плотной фиксации соединения.

Закрепите клемму заземления на заготовке.

5. Одновременно двумя руками потяните защелки крышки на себя,

откройте крышку сварочного аппарата.

8.3 Подготовка аппарата к работе и порядок работы (режим

сварки MIG/MAG)

Сварка происходит плавящимся электродом в среде защитного газа.

Электродом служит металлическая проволока, намотанная на катушку,

подающаяся в зону сварки регулируемым механизмом протяжки.

Защитный газ подается в зону сварки из присоединяемого баллона через

электромагнитный клапан.

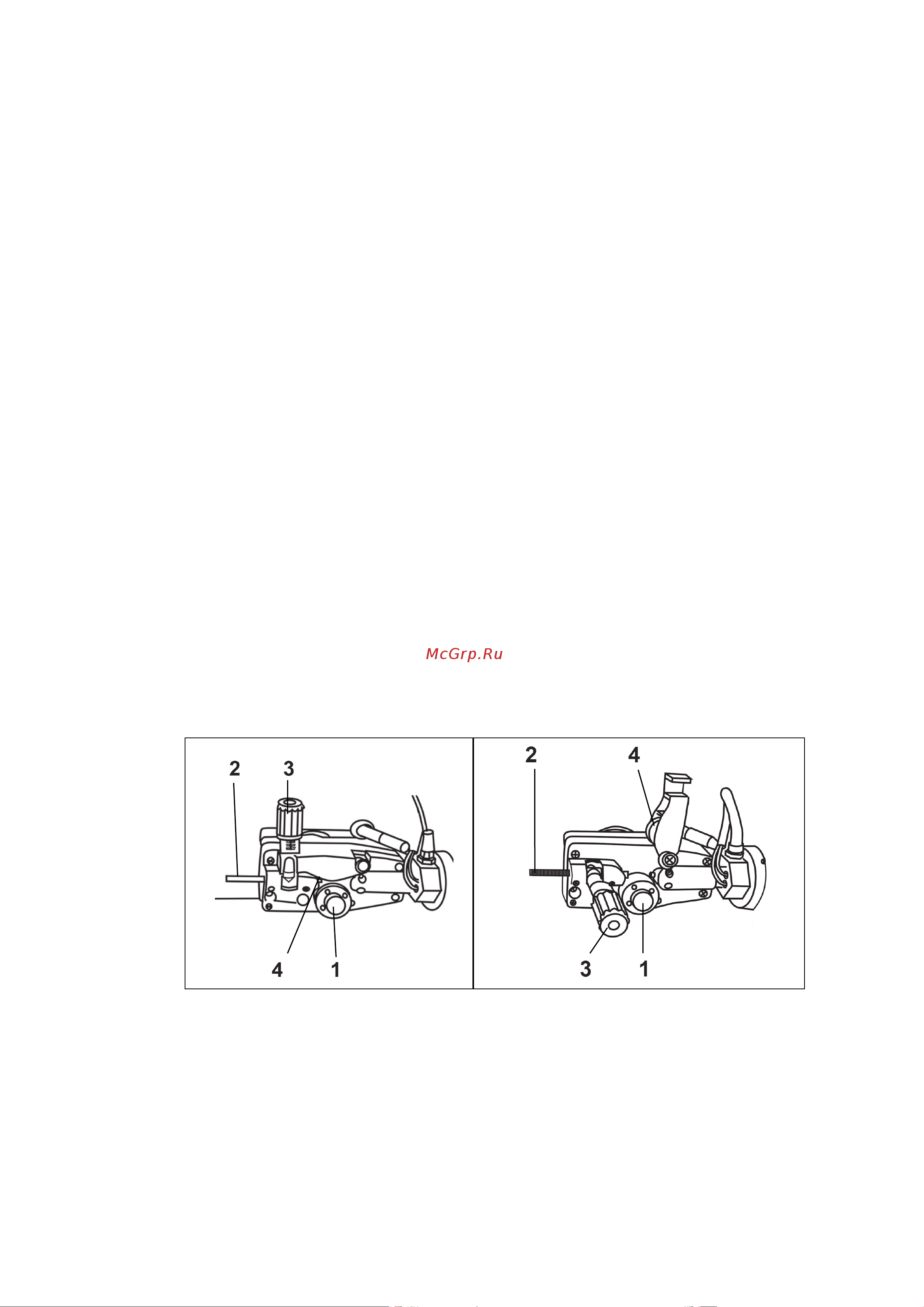

Рис. 6. Механизм подачи проволоки Рис. 7. Механизм подачи проволоки в

открытом состоянии

*Внешний вид устройства может отличаться от изображенного на рисунке

1. Винт фиксации подающего ролика

2. Канал протяжки проволоки

3. Регулировочный винт прижимного механизма

4. Прижимной ролик
