Инструкция по эксплуатации

- 6 -

IRMIG 140/160/180/200 SYN

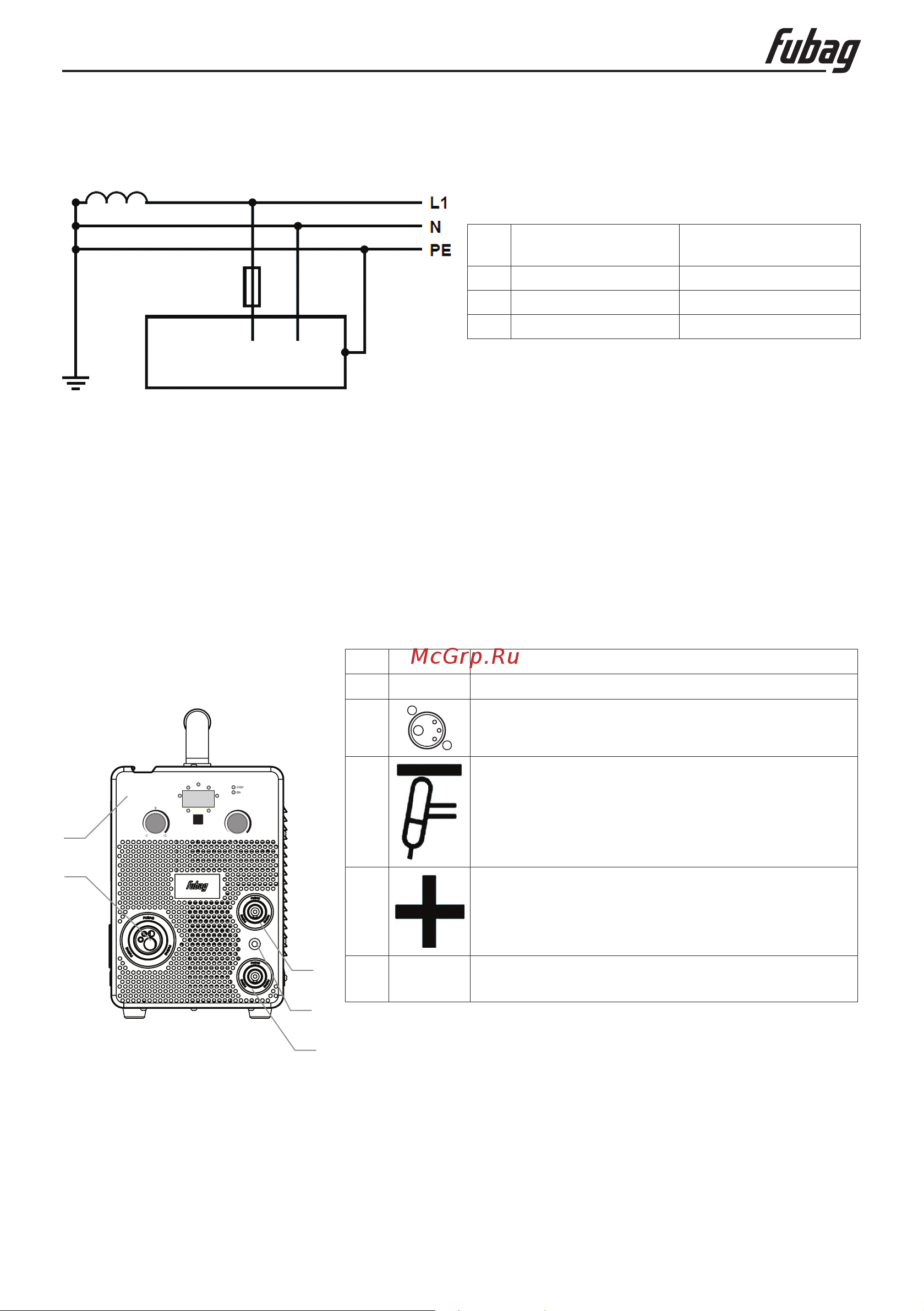

3. Описание аппарата

3.1 ВИД СПЕРЕДИ

Поз. Символ Описание

1 Панель управления

2 Разъём подключения Euro

Гнездо, сварочный ток «-»

• Подсоединение кабеля массы

• Подключение сварочной горелки

• Ручная сварка: подсоединение электродо-

держателя или кабеля массы

Розетка, сварочный ток «+»

• Подключение кабеля массы

• Ручная сварка: подсоединение электродо-

держателя или кабеля массы

Кабель с байонетным разъемом для пере-

ключения полярности

Рис. 3.1

• Аппарат можно использовать во всех сетях TN и TT с отделением нейтрально-

го и защитного провода

Экспликация

Поз. Обозначения Распознаватель

ная раскраска

L1 Внешний привод 1 Коричневый

N Нулевой привод Синий

PE Защитный провод Желто-зеленый

Рис. 2.2

Рабочее напряжение - сетевое напряжение!

Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-

ке с номинальными данными, должно совпадать с сетевым напряжением!
