2.2 Входные соединения сварочного аппарата

1. Отключите питание распределительной коробки (пользовательское оборудование).

2. Подсоедините сетевой кабель аппарата к источнику питания с требуемыми параметрами

электросети.

3. Сварочный аппарат следует подключать к правильно установленной розетке с заземляю-

щим контактом.

4. Перед подключением аппарата к сети необходимо проверить входное напряжение, фазы

и частоту питающей сети.

5. Площадь поперечного сечения проводов для распределительной коробки должна соответ-

ствовать требованиям максимальной входной мощности.

Таблица 1. Требования к кабелям сварочного аппарата

Площадь поперечного сечения шнура питания, мм

Площадь поперечного сечения заземляющего кабеля, мм

2,5

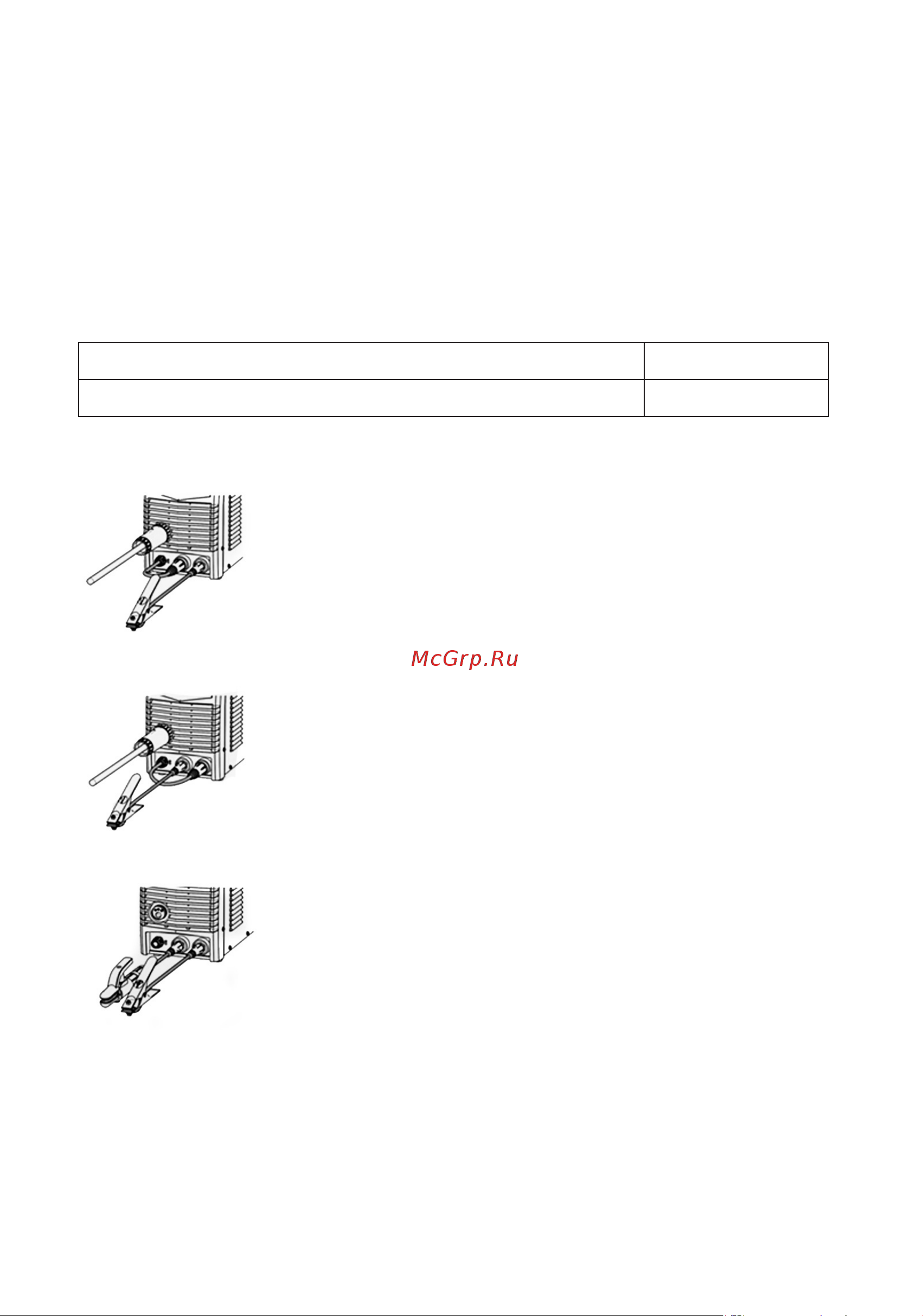

2.3 Выходные соединения сварочного аппарата

Стандартный режим MIG

Кабель с клеммой заземления подключается к отрицательному разъ-

ему (обратная полярность). Подсоедините штекер сварочной горел-

ки к соответствующему разъему на передней панели аппарата, затя-

ните по часовой стрелке. Подсоедините штекер кабеля заземления

к панельной розетке со знаком «-» на передней панели аппарата.

Поверните его по часовой стрелке до упора.

Убедитесь в плотной фиксации соединений. Закрепите клемму за-

земления на заготовке.

Режим для сварки самозащитной проволокой

Кабель с клеммой заземления подключается к положительному разъ-

ему (прямая полярность). Подсоедините штекер сварочной горелки

к соответствующему разъему на передней панели аппарата, затя-

ните по часовой стрелке. Подсоедините штекер кабеля заземления

к панельной розетке со знаком «+» на передней панели аппарата.

Поверните его по часовой стрелке до упора.

Убедитесь в плотной фиксации соединений. Закрепите клемму за-

земления на заготовке.

Режим MMA

Подсоедините штекер кабеля электрододержателя к разъему со зна-

ком «+» на передней панели аппарата, поверните его по часовой

стрелке до упора. Подсоедините штекер кабеля заземления к па-

нельной розетку со знаком «-» на передней панели аппарата. Повер-

ните его до упора по часовой стрелке.

Убедитесь в плотной фиксации соединений. Закрепите клемму за-

земления на заготовке.

2.4 Выбор направляющего канала и его установка

В зависимости от типа и диаметра сварочной проволоки в горелку необходимо установить

либо стальной, либо тефлоновый направляющий канал правильного внутреннего диаметра.

• Используйте стальной направляющий канал при сварке стальной или нержавеющей про-

волокой.

• Используйте тефлоновый канал для сварки алюминиевой проволокой.

Для установки или замены канала открутите зажимную гайку евроразъема. Выньте направля-

ющий канал из горелки, положите горелку на стол как можно ровнее и вставьте новый канал.
