1. Горелка. 2. Редуктор. 3. Баллон. 4. Газовый шланг.

5. Сетевой кабель. 6. Сварочный аппарат. 7. Клемма заземления

1. Подсоедините сетевой кабель к электросети с требуемыми

параметрами. Проверьте надежность соединения кабеля и сетевой

розетки.

2. Подсоедините газовый шланг к газовому разъему аппарата и к

газовому редуктору на баллоне. При подключении баллон и редуктор

должны быть закрыты. Все подключенные агрегаты должны иметь

плотные соединения в местах соединений, чтобы обеспечить

надежную подачу газа и защиту сварочного шва.

3. Подключите сварочную горелку (пистолет) для MIG/MAG сварки в

«евроразъем» на передней панели сварочного аппарата.

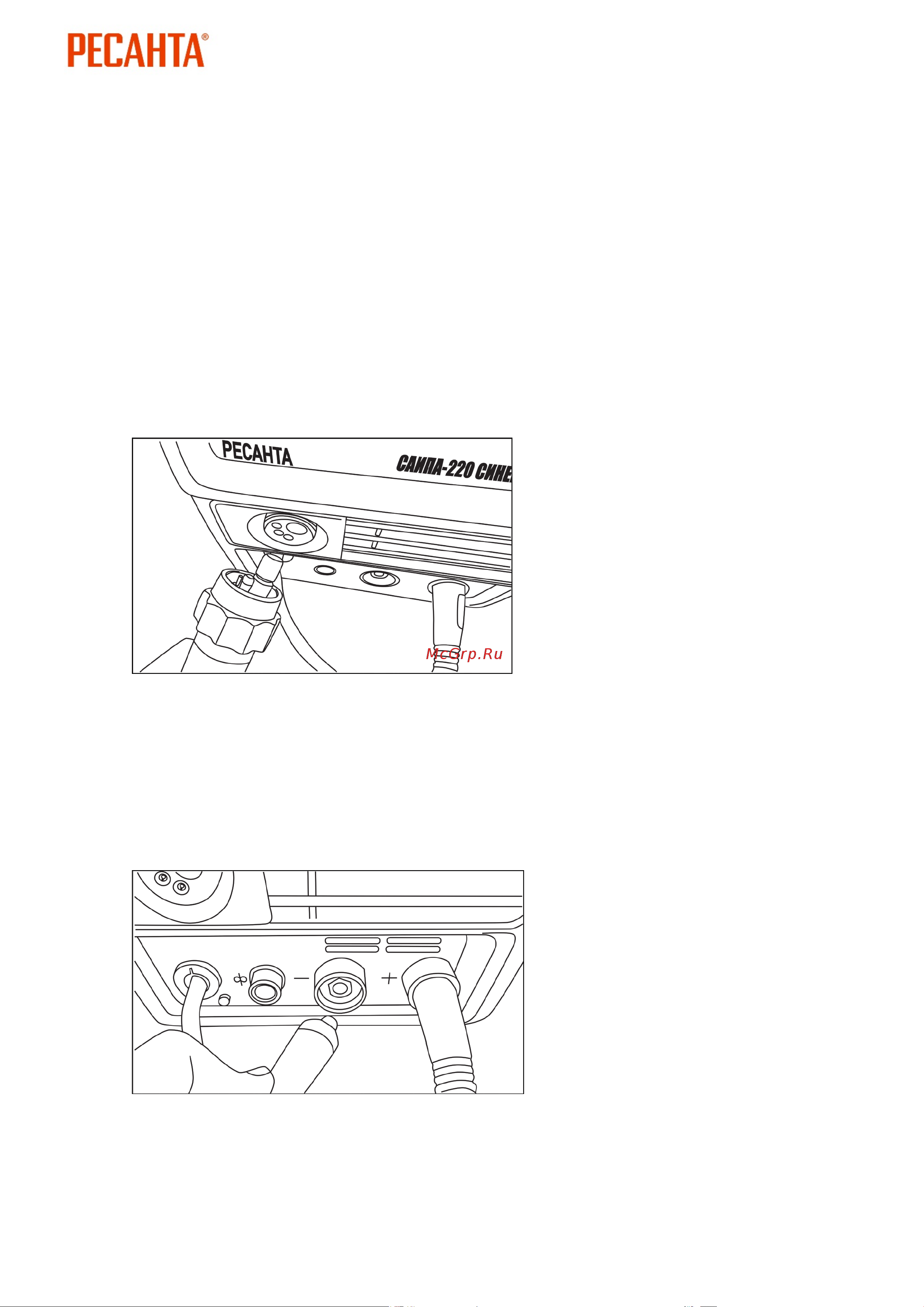

Рис.7 Подключение сварочной горелки к аппарату

4.Вставьте силовой наконечник кабеля клеммы заземления в

панельную розетку со знаком «+» или «-» (в зависимости от

необходимых технологических задач) на передней панели аппарата,

поверните его до упора по часовой стрелке и убедитесь в плотной

фиксации соединения. Закрепите клемму заземления на заготовке.

Рис.8 Подключение кабеля заземления к аппарату

5. Одновременно двумя руками потяните защелки крышки на себя,

откройте крышку сварочного аппарата.
