Ред. 3

8.4. Подготовка аппарата к работе в среде защитных газов

(MIG/MAG, FCAW + CO2) и самозащитной порошковой

проволокой (FCAW)

Общая схема подключения оборудования для механизированной

сварки в среде защитных газов отображена на рисунках ниже:

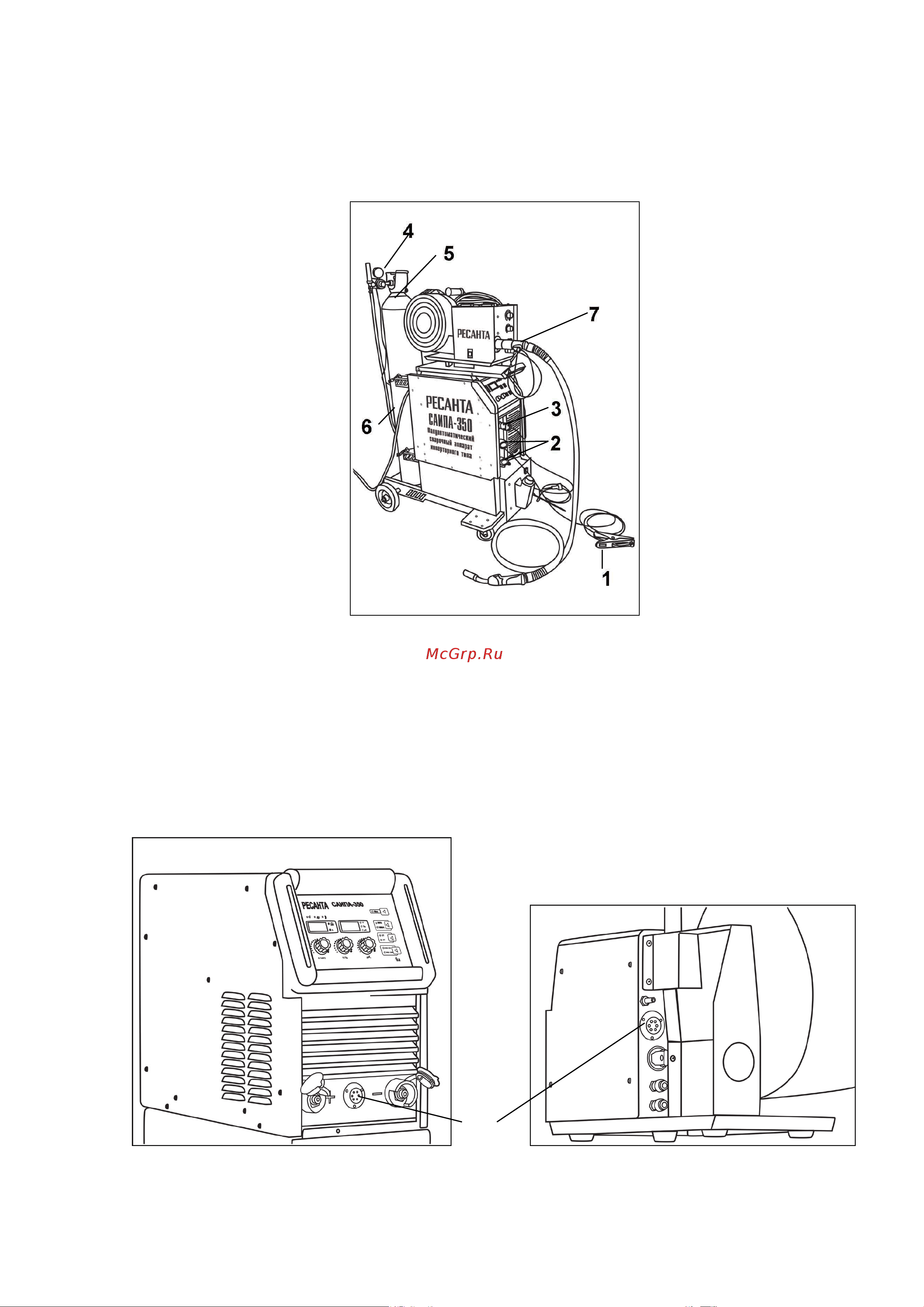

Рис. 10. Общая схема подключения

1. Клемма заземления

5. Газовый баллон

2. Панельные розетки

6. Рукав газовый

3. Евроразъем

7. Горелка MIG

4. Редуктор газового баллона

Детализация подключения:

1. Кабелем управления (1) соединить разъемы 7-pin на подающем

устройстве и на источнике.

Рис. 11. Разъемы для подключения кабеля управления на подающем устройстве

и на источнике.
