КОМПЛЕКТАЦИЯ

- Полуавтоматическая горелка MIG 145 СКР 10-25 – 1шт

- Ролик 0,8 мм / 1,0 мм – 1шт (предустановлен в аппарат)

- Кабель с клеммой заземления – 1шт

- Кабель с электрододержателем – 1шт

- Инструкция по эксплуатации – 1шт

ВНИМАНИЕ!

Производитель оставляет за собой право изменять комплектацию и характеристики товара без

предварительного уведомления, при этом функциональные и качественные показатели товара не ухудшаются.

ПОДКЛЮЧЕНИЕ

Подключение для полуавтоматической сварки в режиме FLUX MIG:

Подсоединение сварочной горелки:

подсоедините байонетный разъем сварочной горелки к разъему – «2» (см. Рис.1) на

передней панели и поверните по часовой стрелке. Кабель управления подающим

механизмом подключите в разъем управления «3» (см. Рис.1)

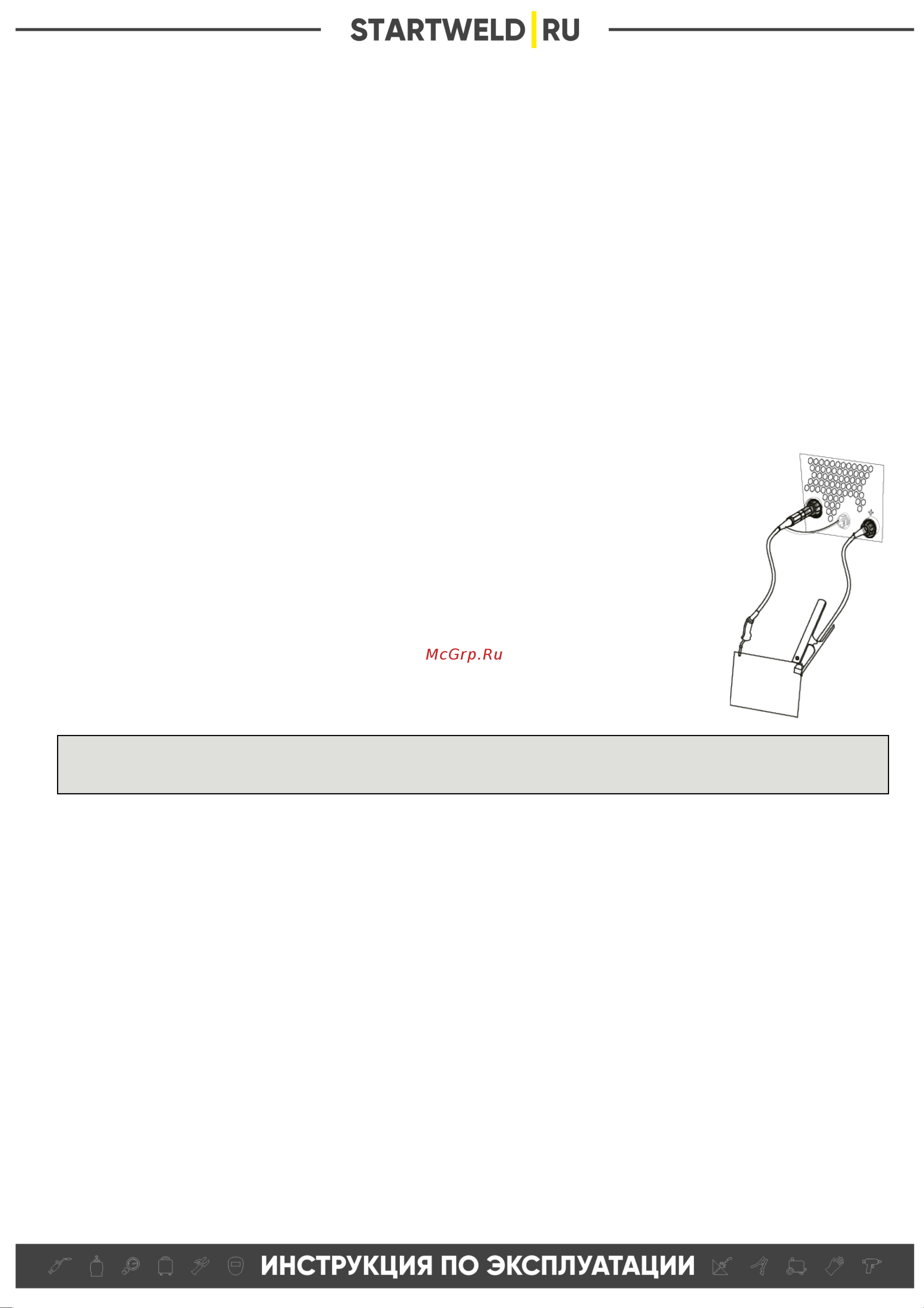

Подсоединение кабеля заземления:

подсоедините байонетный разъем кабеля заземления к одному из оставшихся

свободных выходных терминалов – «4» (см. Рис.1) на передней панели и поверните по

часовой стрелке. Зажим заземления используется для подключения свариваемого

материала в цепь сварочного тока. Подключите зажим заземления как можно ближе к

месту сварки. Убедитесь, что все соединения надежно закреплены и не болтаются.

Установка сварочной проволоки:

Внимание! Во избежание поражения электрическим током во время этой процедуры необходимо отсоединить

кабель выбора полярности горелки.

убедитесь, что ролик для подачи сварочной проволоки, направляющий канал для подачи проволоки и медный

наконечник сварочной горелки – FLUX MIG соответствуют типу и диаметру используемой сварочной проволоки

и правильно присоединены.

Откройте механизм подачи сварочной проволоки, нажав фиксатор «3» боковой крышки «4» (Рис.4)

Отвернув фиксатор катушки «6» (Рис. 4), установите на тормозное устройство «1» (Рис. 4) катушку со сварочной

проволокой так, чтобы катушка при подаче проволоки вращалась против часовой стрелки и конец проволоки

был направлен к подающему механизму снизу. Максимальный диаметр катушки должен быть не более 100 мм.

С помощью гайки регулятора прижима «2» (Рис. 4) настройте вращение катушки таким образом, чтобы она

вращалась с небольшим торможением, но не продолжала вращение после прекращения подачи проволоки.

Освободите прижимной ролик «2» (Рис.5), отвернув регулятор натяжения «1» (Рис.5). Отведите в сторону

кронштейн прижимного ролика.

Проверьте, чтобы направляющий ролик «3» подходил к типу и диаметру используемой сварочной проволоки.

Проверьте, что профиль направляющего ролика соответствует выбранному типу и диаметру проволоки.

Приводной ролик имеет две канавки различного размера, размер используемой канавки отпечатан на боковой

стороне приводного ролика. Для самозащитной проволоки FLUX MIG используется ролик с V-образной

канавкой. Направляющий ролик снимается путем откручивания против часовой стрелки фиксатора
