18
7. С помощью кнопки предварительной подачи проволоки закоротите сварочную прово-
локу относительно свариваемой детали.
8. Откройте затвор флюсобункера, флюс должен полностью покрыть зону начала сварки
(см. рис. 8.8)

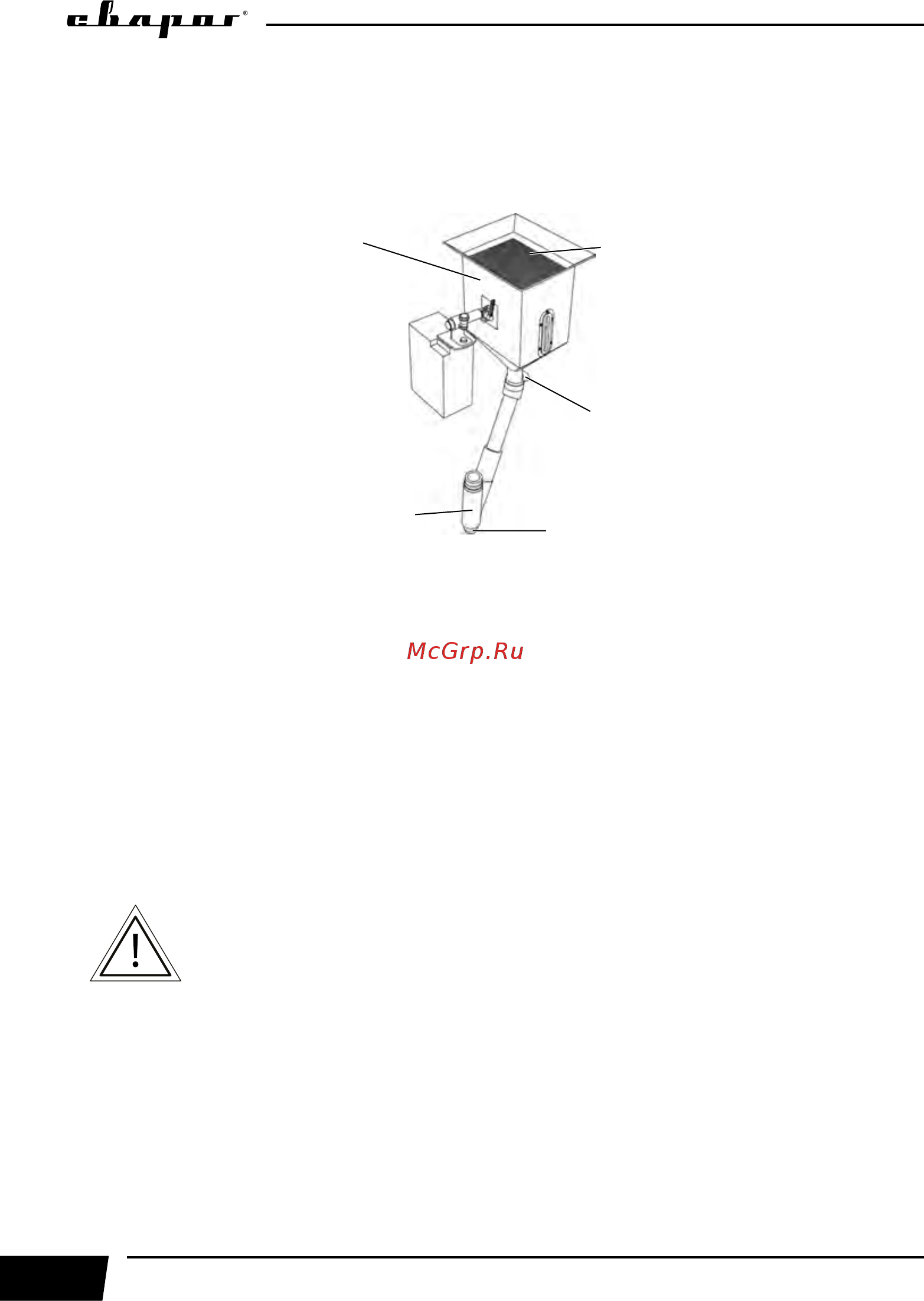

Рис. 8.8. Подача флюса в зону сварки.
1. Контейнер для флюса. 2. Флюсобункер. 3. Сито для флюса. 4. Затвор флюсобункера.
5. Наконечник.
9. Сварочный ток, напряжение и скорость предварительно настроены в соответствии с
толщиной заготовки и необходимыми требованиям (см. раздел 8.1).
10. Переключите кнопку ручная/автоматическая в позицию «автоматическая» и потяните
рукоятку сцепления.
11. Нажмите кнопку включения старта сварки.
12. В процессе сварки постоянно следите за положением сварочного шва, при необходи-
мости вносите корректировки во время процесса сварки.
ВНИМАНИЕ! Перед началом сварки не забывайте про кнопку включения
направления движения вперед/назад и ручку сцепления, т.к. сварочный
трактор может поехать в противоположную сторону.
Общие рекомендации при подготовке аппарата к работе:
• Следите за чистотой пути прохождения проволоки. Избегайте попадания туда грязи или
смазки.
• Следите за следами грязи и смазки на проволоке, а также за наличием ржавчины и
прочего мусора.
1
3
4
5
2
