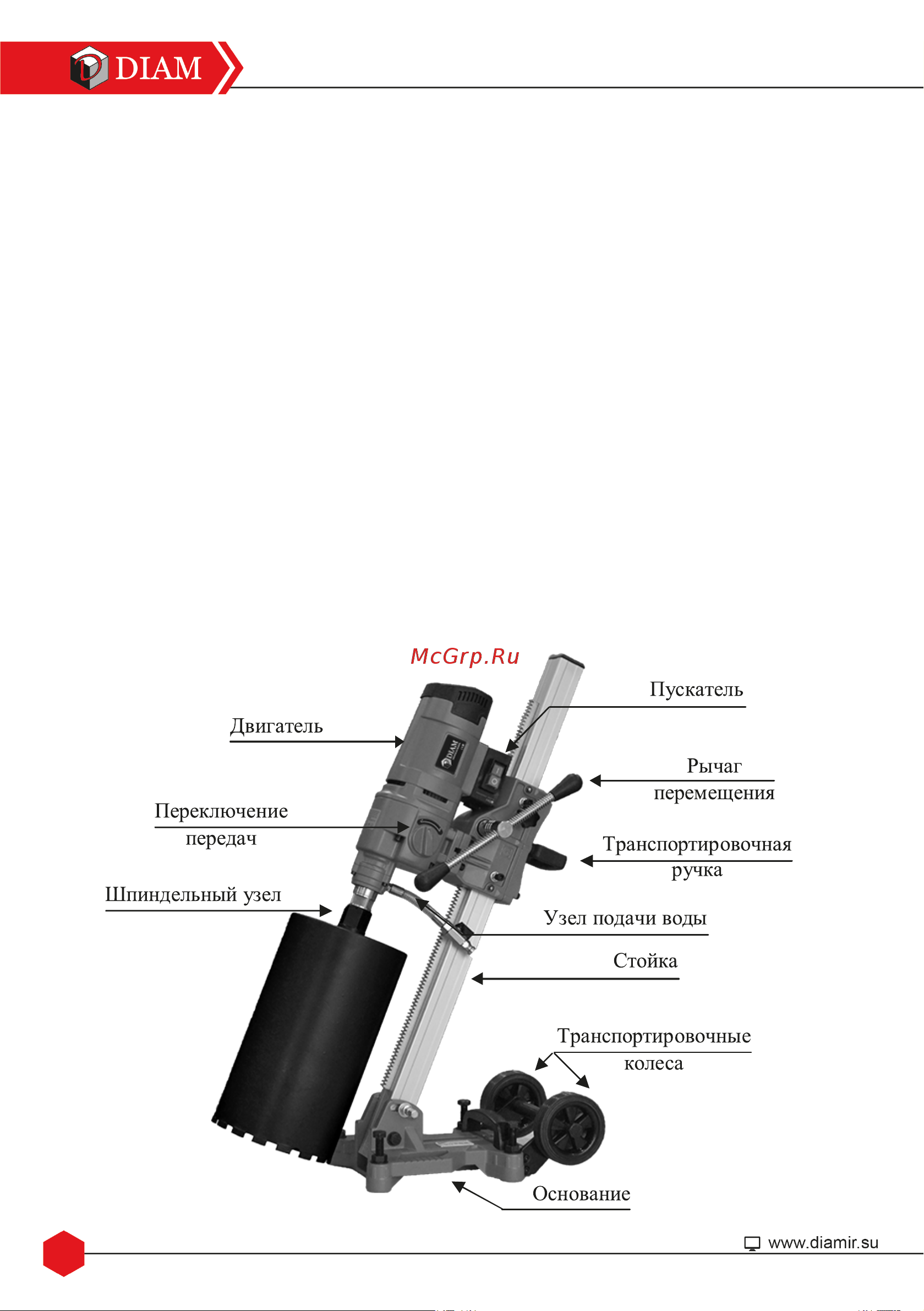

4. КРАТКОЕ ОПИСАНИЕ

4.1 Силовая установка представляет собой электродвигаетль с задан-

ной мощностью и числом оборотов и стойки, кроме ML-102/2H, которая

является ручной.

Запуск двигателя осуществляется при помощи пускателя.

4.2 На корпусе электродвигаетля моделей ML-250/2A, ML-102/2H,

ML-102/2HS имеется ручка переключения передач осуществляющая

переключение режимов работы (переключать скорость только при

полной остановке двигателя).

4.3 Шпиндельный узел имеет резьбу для крепления алмазной коронки.

4.4 Транпортировочная ручка, расположенная на стойке, а также

транпортировочные колеса обеспечивают легкое перемещение свер-

лильной машины.

4.5 С помощью рычага перемещения сверлильной головки производит-

ся перемещение алмазной коронки на нужную глубину сверления.

4.6 Основание должно быть зафиксировано на поверхности с помощью

анкерного болта.
