воспользоваться болтом. Для этого необходимо снять кожух, вставить болт в

отверстие шпинделя, повернуть и затянуть болт. Болт должен затянуть

сверлильный патрон. Затем установите кожух в исходное место (см., изображение

6). Проверните корпус сверлильного патрона, чтобы захваты открылись на

необходимое расстояние. Затем вставьте в патрон сверло. Затем затяните

захваты при помощи ключа патрона. Затяните сверло.

2. Выполните регулировку глубины сверления. Поверните регулятор в

необходимое положение в соответствии со значением шкалы на панели

инструкций.

3. Поверните рукоятку сверления. Выполните отвод рукоятки и червячной

шестерни. Поворачивайте рукоятку подачи шпинделя. Теперь все в порядке. Для

выполнения обработки с покачиванием поворачивайте диск подачи с

покачиванием.

4. Демонтаж сверлильного патрона и сверла. При демонтаже сверлильного

патрона необходимо в первую очередь выкрутить болт из шпинделя. Поверните

рукоятку шпинделя. Сократите пиноль до размеров отверстия. Вставьте в него

клин. Ударьте деревянной палкой по клину. Удерживайте патрон или сверло при

снятии.

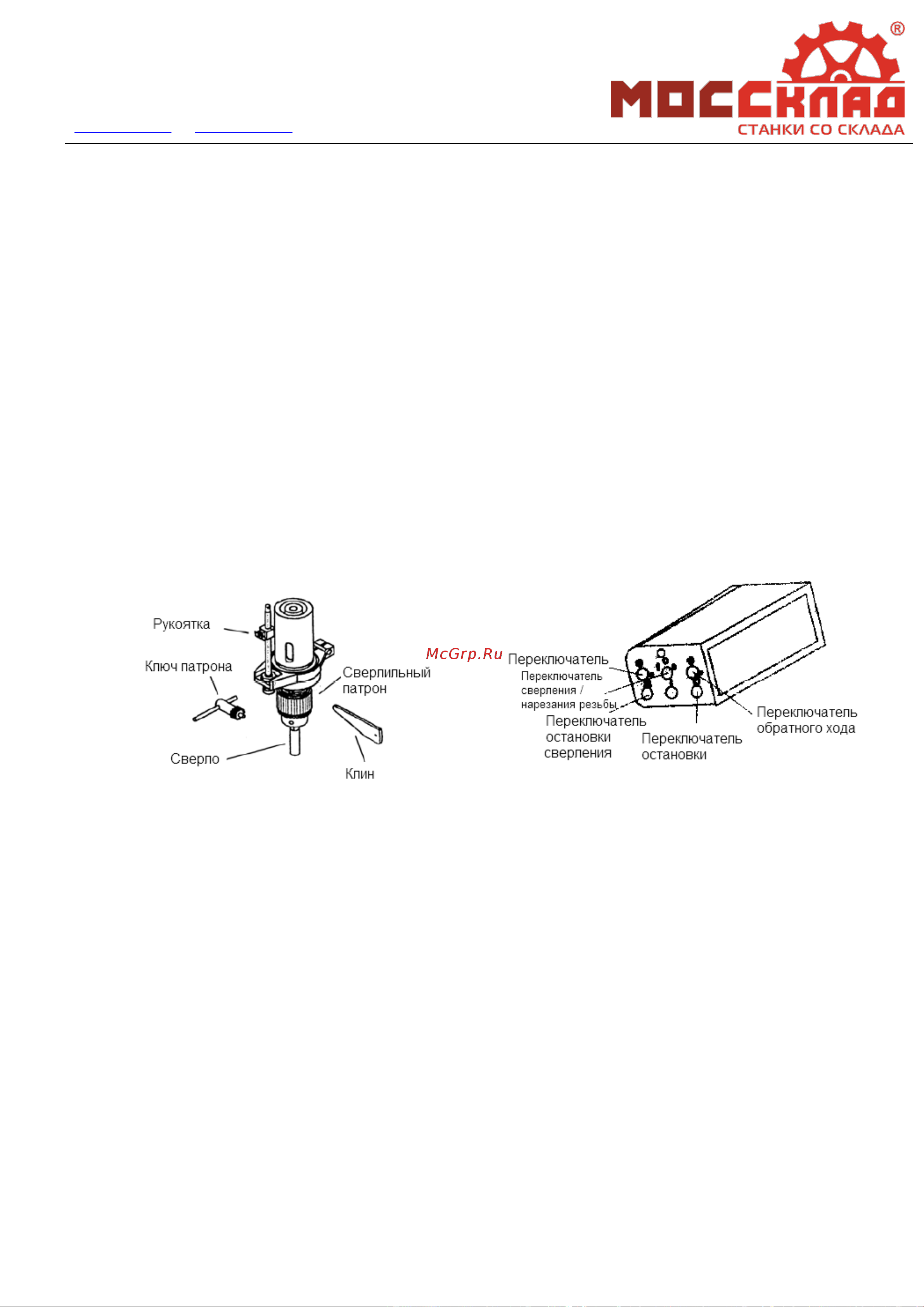

Изображения 7 и 8

e. Нарезание резьбы

1. Вращая рукоятку под шпинделем, отрегулируйте глубину нарезания резьбы

метчиком.

2. Переведите рукоятку электропитания в положение нарезания резьбы. Нажмите

на зеленую рукоятку. Шпиндель будет вращаться. После выполнения нарезания

на определенной глубине оборудование незамедлительно начинает обратное

вращение. Необходимо сделать так, чтобы патрон нарезания вышел из

зацепления.

3. При возникновении аварийной ситуации в ходе рабочего процесса нажмите на

кнопку обратного хода. Шпиндель незамедлительно начнет обратное вращение и

выйдет из зацепления. Поворачивайте кнопку обратного хода в соответствии с

направлением стрелки-указателя.

Внимание: При нарезании резьбы оказывайте на рукоятку подачи надлежащее

усилие. Это позволит увеличить качество нарезания винта.

7. Аксессуары

Стандартные аксессуары
