5. Конструкция и принципы работы оборудования

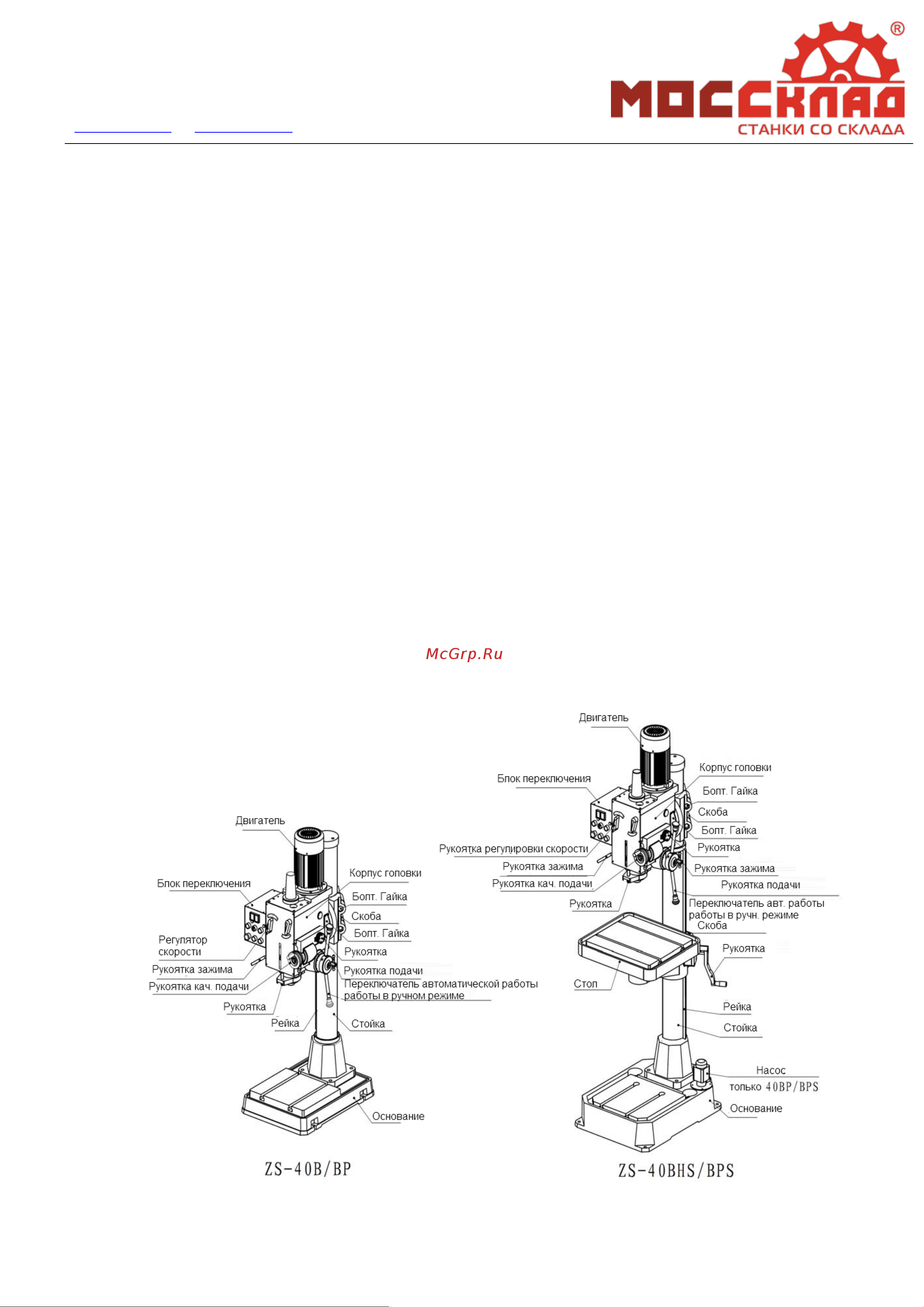

Конструкция оборудования и места расположения рукояток показаны на

изображении 3.

Трансмиссионная система оборудования имеет следующий вид:

Вращение на шпиндель передается от шкива двигателя, который оснащен

редуктором третьего класса. При использовании двигателя со скоростью

1400об/мин пользователю доступны шесть скоростей. Переключение скоростей

осуществляется посредством смены позиции основной шестерни

(трансмиссионная система показана на изображении 4).

На оборудовании предусмотрено три режима подачи шпинделя:

Прямая подача:

Подача шпинделя осуществляется посредством рукоятки подачи, которая

установлена на шпинделе шестерни. Расстояние хода шпинделя за один цикл

перемещения шестерни составляет 110мм.

Подача с покачиванием:

Рукоятка подачи с покачиванием приводит в работу червячный механизм,

посредством муфты шестерня приводится в движение, за счет чего происходит

подача шпинделя. Расстояние хода шпинделя за один цикл подачи с

покачиванием составляет 2.7мм.

Автоматическая подача:

Расстояние подачи шпинделя: 0.12мм, 0.18мм, 0.25мм. См., изображение 4.

На оборудовании возможно выполнение сверления и нарезания резьбы.

Управление осуществляется посредством переключателя отвода.

Изображение 4
