Сверлильный станок JIB DP25016VL 13

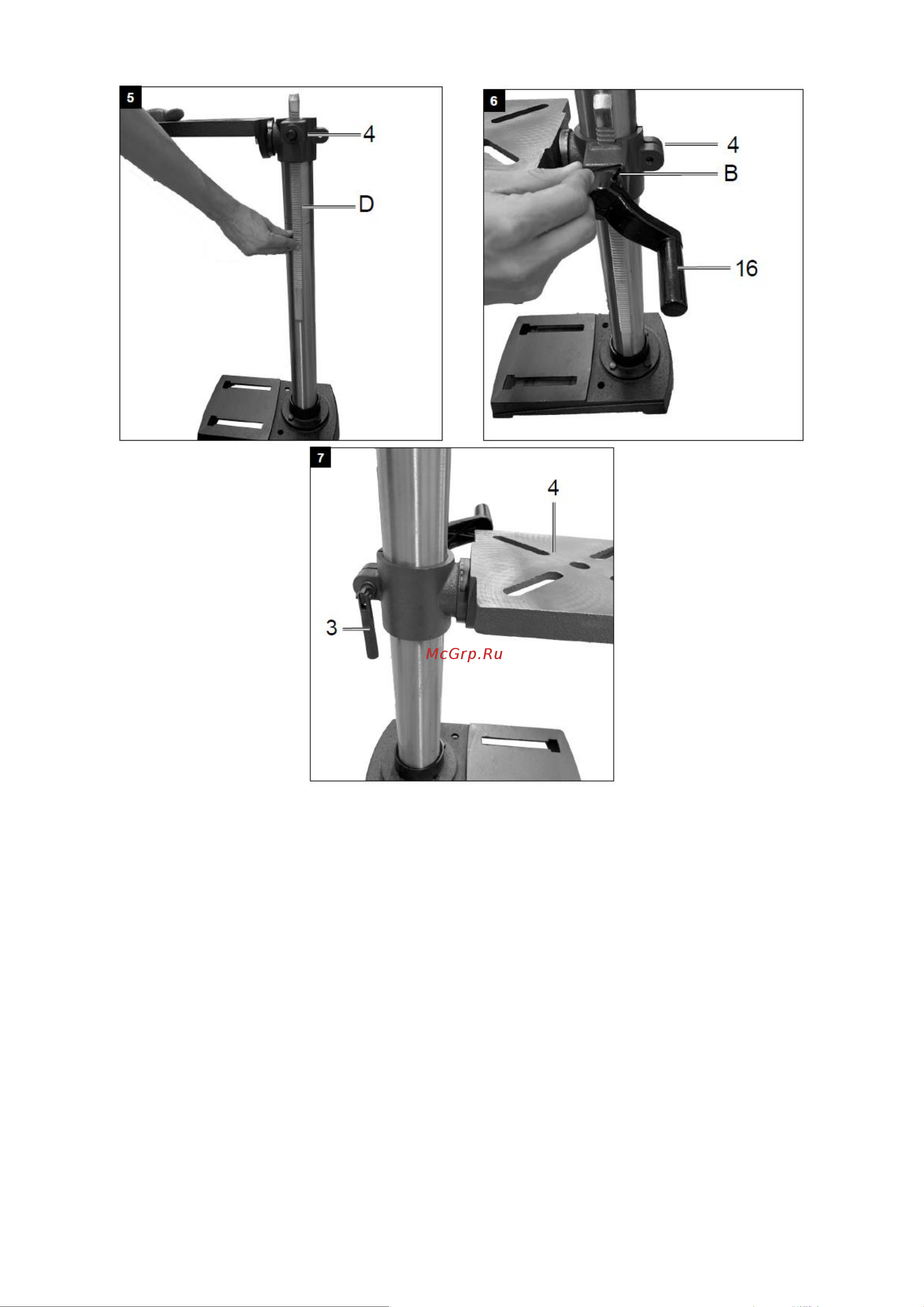

Установка держателя рабочего стола. Рис. 5-7

1. Вставьте стойку (D) в паз на держателе сверлильного стола (4).

2. Выровняйте стойку (D) по центру относительно держателя сверлильного стола (4).

3. При соединении стойки (D) в канавке убедитесь в правильности зацепления зубьев между стойкой и

держателем сверлильного стола (4).

4. Теперь установите держатель сверлильного стола (4) вместе со стойкой (D) на колонну (2) и

вставьте стойку (D) в нижнюю направляющую стойки на ножке колонны.

5. С помощью кольца (E) закрепите стойку (D). Убедитесь, что направляющая стойки на кольце (E)

направлена вниз. Затяните встроенный шестигранный винт, чтобы закрепить кольцо (E).

6. Установите рукоятку (16) на вал держателя сверлильного стола (4) и закрепите ее шестигранным

винтом. Для этого используйте шестигранный ключ (B)

7. Вверните одну из зажимных ручек (3) в держатель сверлильного стола (4).
