Сверлильный станок JIB DP25016VL 17

Используйте рычаг управления скоростью (6) для плавной регулировки скорости. Установленная

скорость отображается на цифровом дисплее (8) в оборотах в минуту.

ВНИМАНИЕ! Никогда не позволяйте сверлу работать, когда крышка клинового ремня открыта. Всегда

вынимайте вилку из розетки, прежде чем открывать крышку. Никогда не прикасайтесь к клиновому

ремню, когда он вращается.

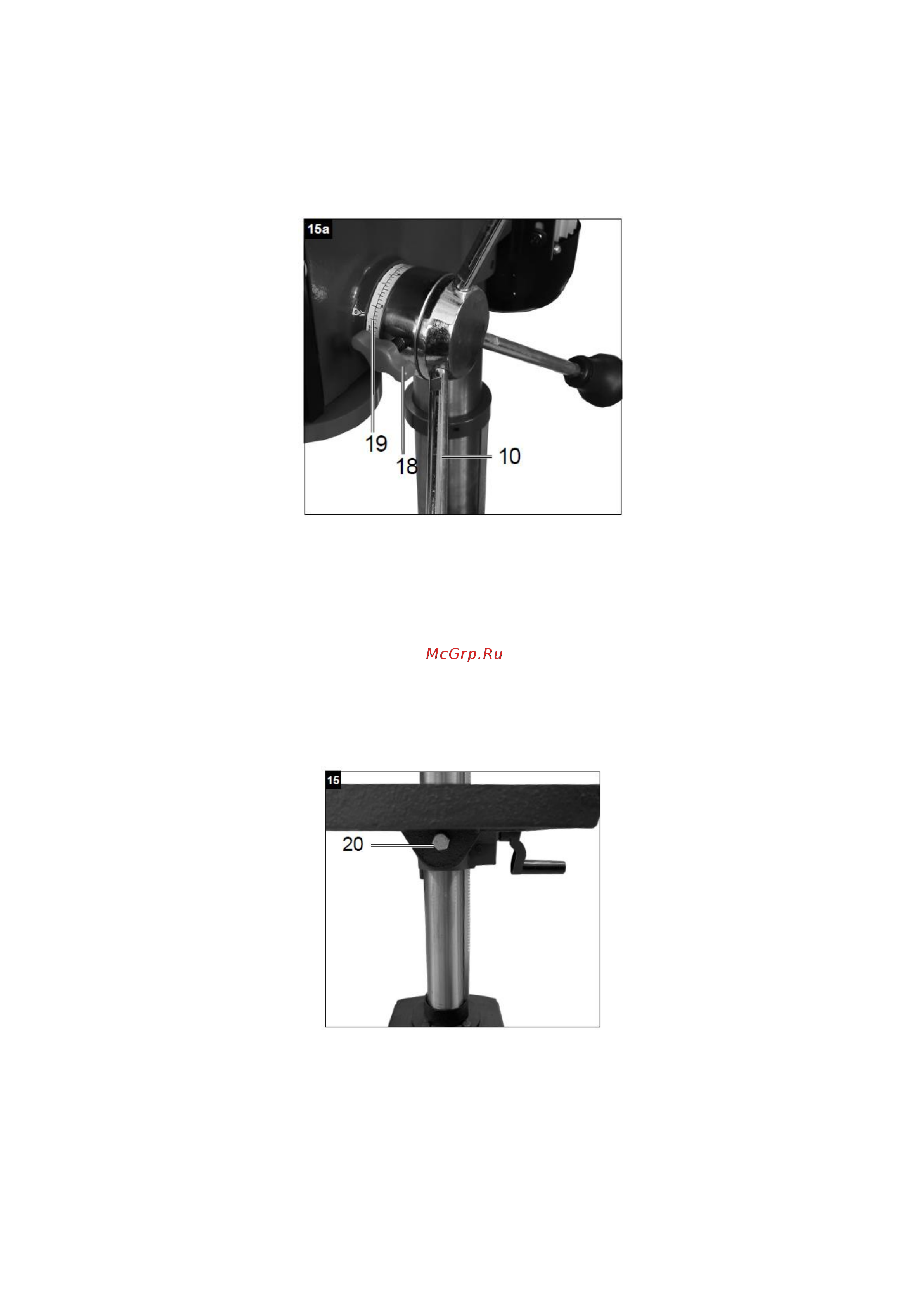

Ограничитель глубины сверления. Рис. 15а

Сверлильный шпиндель оснащен поворотным кольцом шкалы (19) для установки глубины сверления.

Регулируйте настройку только на выключенном станке.

• Нажимайте на сверлильный шпиндель вниз до тех пор, пока кончик сверла не коснется

обрабатываемой детали.

• Ослабьте зажимной винт (18) и поверните кольцо шкалы (19) вперед до упора.

• Поверните кольцо шкалы (19) обратно на нужную глубину сверления, затем зафиксируйте эту

настройку с помощью зажимного винта (18).

ВНИМАНИЕ! При настройке глубины сверления цилиндрического отверстия необходимо добавить

длину наконечника сверла.

Установка угла наклона сверлильного стола. Рис. 1, 15

• Ослабьте болт каретки (20) под сверлильным столом (4).

• Установите сверлильный стол (4) под нужным углом.

• Затяните болт каретки (20), чтобы зафиксировать сверлильный стол (4) в этом положении.
