4
4.2.15. Производите измерения обрабатываемой заготовки, если она находится на столе станка, при помощи
мерительных приборов и инструментов только после полной остановки вращающихся элементов станка.
4.2.16. Не допускайте попадания стружки на незащищенные части тела.
4.2.17. Не допускайте скопления стружки на столе станка.
4.2.18. Останавливайте станок, проверяйте состояние крепления и положение всех сопрягаемых деталей
, узлов и
механизмов станка после 50 часов наработки.
4.2.19. Не допускайте попадания смазочных материалов на кнопки и рычаги управления.
4.2.20. К работе со станком допускаются подготовленные и имеющие опыт работы на вертикально-сверлильных
станках рабочие.
5. РАСПАКОВКА
5.1. Откройте упаковку, извлеките все комплектующие узлы и детали.
5.2.Аккуратно извлеките узлы станка и все комплектующие
из упаковки на заранее подготовленную ровную,
устойчивую поверхность. Аккуратно разложите узлы и детали станка.
5.3. Проверьте комплектность станка в соответствии с разделом 3.
5.4.Освободите узлы и детали станка от консервационной смазки.
ВНИМАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и
работы снимите это покрытие. Защитное покрытие удаляется уайт-
спиритом с помощью мягкой салфетки.
Растворители могут повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых
деталей используйте мыло и воду. Тщательно протрите все детали чистой сухой салфеткой и слегка
смажьте жидким машинным маслом все неокрашенные металлические поверхности.
6. УСТРОЙСТВО СТАНКА

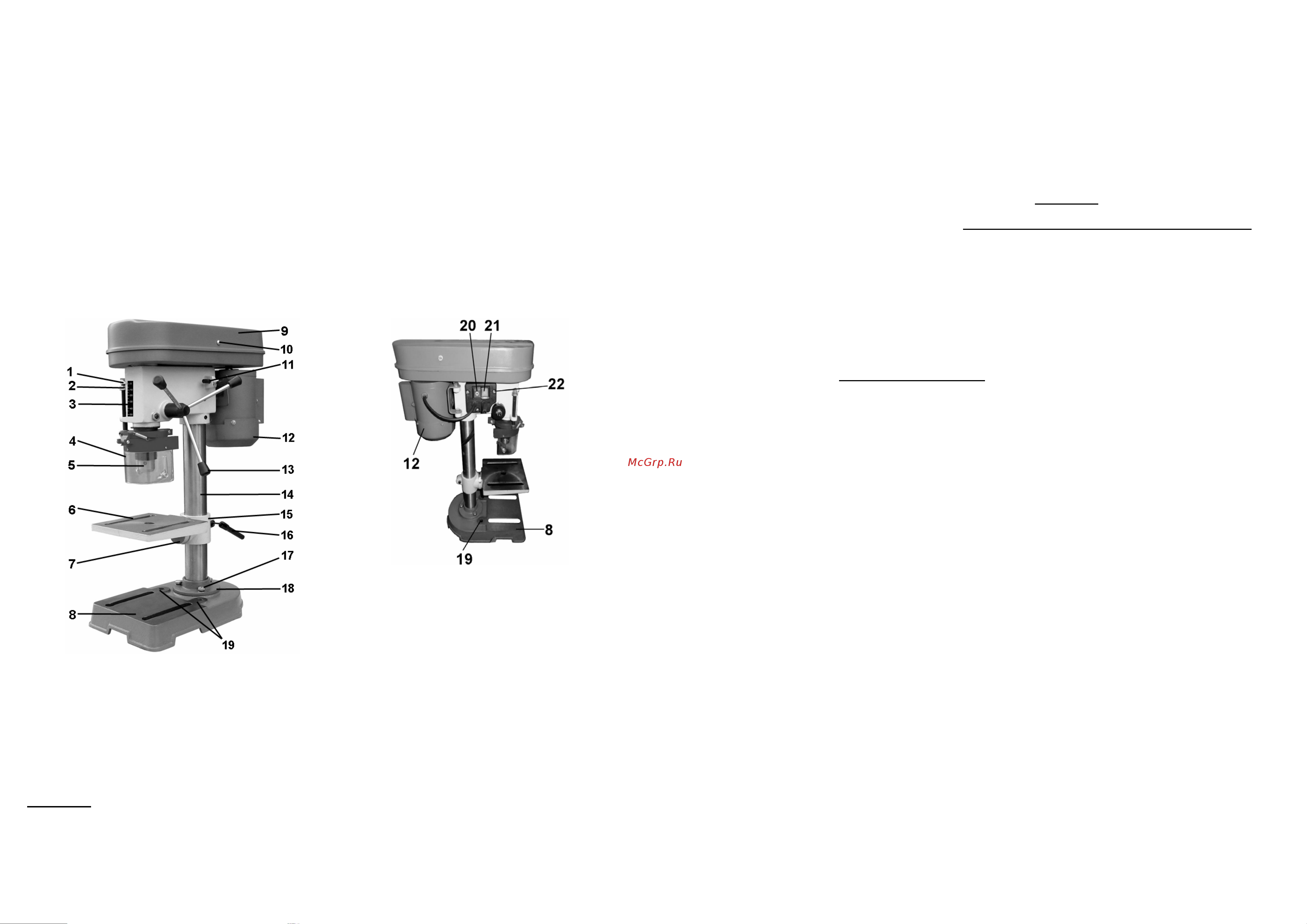

6.1. Станок сверлильный вертикальный состоит из следующих сборочных единиц и деталей,
Рис.2,3:
Рис. 2
Рис. 3
1. Указатель
2. Гайка упорная
3. Шкала
4. Экран защитный
5. Патрон сверлильный
6. Стол рабочий
7. Фланец поворотный
8. Основание
9. Кожух (ременной передачи)
10. Винт
11. Ось
12. Электродвигатель
13. Ручка подачи
14. Колонна
15. Муфта зажимная
16. Ручка фиксации
17. Болт крепления
18. Опора колоны
19. Отверстия для крепления
20. Кнопка выкл.
21. Кнопка вкл.
22. Магнитный пускатель
7. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ
ВНИМАНИЕ
: Проверьте соответствие напряжения источника питания и соединений требованиям вашего
станка. Внимательно изучите табличку с техническими данными на станке.
7.1. Электрические соединения. Требования к шнуру питания.
Запрещается переделывать вилку шнура питания станка, если она не стыкуется с розеткой питающей сети.
Квалифицированный электрик должен установить соответствующую розетку. Розетка, к которой подключается
станок, обязательно
должна иметь заземляющий контакт.
При повреждении шнура питания его необходимо заменить. Замену должен производить только изготовитель или
9
14. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Вертикально - сверлильный станок модели "КОРВЕТ-45" Зав.№ ____________________________________
соответствует требованиям технических регламентов таможенного союза: ТР ТС 004/2011ТР; ТС 010/2011; ТР ТС
020/2011, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей
среды и признан
годным к эксплуатации.
“____”________________201 г. __________Входной контроль ”____”_____________201 г. ___________
(дата изготовления) (штамп ОТК) (дата проверки) (штамп вк)
Дата продажи “___”_____________ 201 г. __________________ _________________
(подпись продавца) (штамп магазина)
15. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации машины (станка) составляет 36 месяцев с даты продажи через розничную
сеть. Назначенный срок службы машины (станка) – 5 лет.
ООО «ЭНКОР-Инструмент-Воронеж» устанавливает «безусловную гарантию» на первые 12 месяцев, при
которой выполняется бесплатный ремонт по устранению любых дефектов машины (станка) «Корвет» только в
условиях авторизированных сервисных центров и при наличии правильно заполненного гарантийного талона и
свидетельства о приёмке и продаже, кроме случаев:
- механические повреждения, связанные с неаккуратной эксплуатацией, сборкой, транспортировкой и хранением;
- после проведения самостоятельного вскрытия и ремонта, изменения конструкции или ремонта в не
авторизированном сервисном центре;
- если причиной поломки стала эксплуатация машины (станка) не по назначению.
Производитель гарантирует надёжную работу машины (станка) модели «Корвет» при соблюдении условий
хранения, правильности монтажа, использования по назначению, соблюдении правил эксплуатации и
обслуживания, указанных в руководстве по эксплуатации.
По окончании действия «безусловной гарантии» вступают в силу следующие условия гарантийного
обслуживания:
В течение последующего периода гарантийного срока владелец имеет право на бесплатное устранение
неисправностей, которые явились следствием производственных дефектов. Техническое освидетельствование
изделия на предмет установления гарантийного случая производится только в авторизованных сервисных центрах,
перечисленных в приложении или на сайте www.enkor.ru.
Гарантийный ремонт производится только при наличии гарантийного талона. При отсутствии
отметок в «свидетельстве о приёмке и продаже», а также при незаполненном гарантийном талоне гарантийный
ремонт не производится и претензии по качеству изделия не принимаются.
Машина (станок) предоставляется в ремонт в чистом виде, только в полной комплектации, включая рабочий и
режущий инструмент. Заменяемые по гарантии детали переходят в собственность мастерской.
Гарантийные обязательства не распространяются на следующие случаи:
- отсутствие, повреждение или изменение заводского номера на машине (станке) или в гарантийном талоне, или их
несоответствие;
- несоблюдение пользователем предписаний руководства по эксплуатации, ненадлежащее хранение и
обслуживание, использование машины (станка) не по назначению;
- эксплуатация машины (станка) с признаками неисправности (повышенный шум, вибрация, неравномерное
вращение, потеря мощности, снижение оборотов, сильное искрение, запах гари);
- механические повреждения (трещины, сколы, вмятины, деформации, повреждение кабелей и т.д.);
- повреждения, вызванные действием агрессивных сред и высоких температур или иных внешних факторов, таких
как дождь, снег, повышенная влажность и др., например, коррозия металлических частей;
- повреждения, вызванные ненадлежащим уходом, сильным внутренним ипи внешним загрязнением, попаданием в
машину (станок) инородных тел: например, песка, камней, материалов и веществ, не являющихся отходами,
сопровождающими применение машины (станка) по назначению;
- повреждения и поломки вследствие эксплуатации машины (станка) без надлежащих средств пылеудаления,
предписанных производителем в руководстве по эксплуатации;
- неисправности, возникшие вследствие перегрузки, повлекшие выход из строя сопряженных или
последовательных деталей, например: ротора и статора, первичной обмотки трансформаторов, а также
вследствие несоответствия параметров электросети напряжению, указанному в таблице номинальных параметров
для данного изделия;
- неисправности, возникшие вследствие равномерного естественного износа упорных, трущихся, передаточных
деталей и материалов;
- выход из строя (естественный износ) быстроизнашивающихся деталей и комплектующих (угольных щеток,
приводных ремней и колес, резиновых уплотнений, сальников, смазки, направляющих роликов, защитных кожухов и
т.д.), сменных приспособлений (пазовальных насадок, пилок, ножей, цепей, звездочек, пильных и отрезных дисков,
пильных лент, сверл, элементов их крепления, патронов сверлильных, цанг, подошв шлифовальных и ленточных
машин, болтов, гаек и фланцев крепления, шлангов, фильтров и т.д.);
- обслуживание машины (станка) в условиях не авторизованного сервисного центра, очевидные попытки вскрытия
и самостоятельного ремонта (повреждены шлицы крепежных элементов, пломбы, защитные стикеры и т.д.), при
внесении самостоятельных изменений в конструкцию (в т.ч., удлинение шнура питания и т.д.);
- ремонт с использованием неоригинальных запасных частей;
