Подробный список органов управления

Номер позиции Название и применение

1 Переключатель питания станка

2 Кнопка вращения шпинделя назад, остановки вращения

3 Селекторный переключатель сверления и нарезки резьбы

4 Переключатель включения и выключения насоса СОЖ

5 Главная рукоятка изменения скорости

6 Рукоятка изменения скорости подачи

7 Главная рукоятка подачи

8 Крышка механизма управления подачей

9 Селектор ограничения глубины обработки

10 Кулачок соединителя подачи

11 Рукоятка возврата соединителя

12 Шкала подачи шпинделя

13 Резьбовая заглушка с накатанной головкой

14 Ограничительная пластина нарезки резьбы с автоматическим

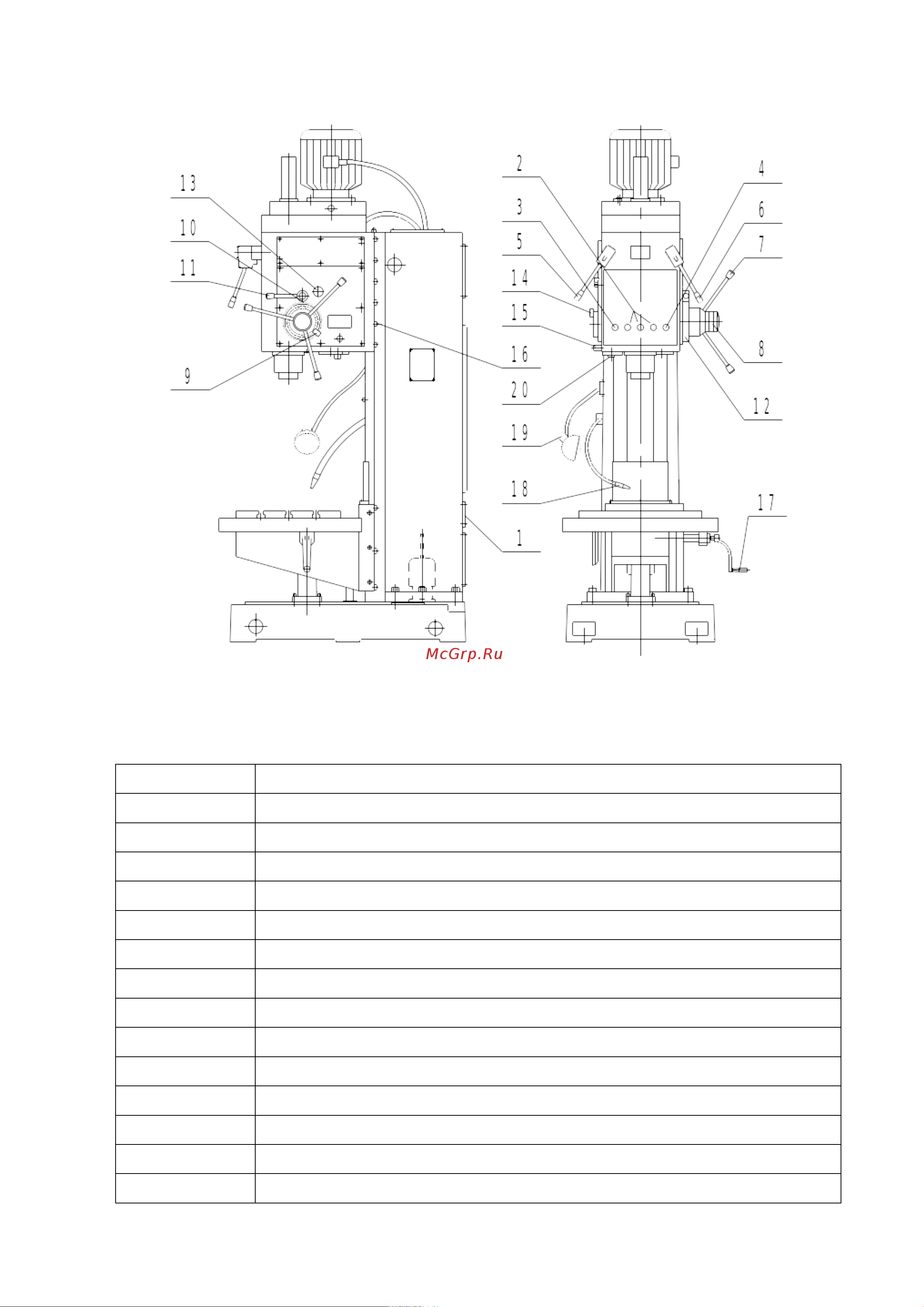

Рисунок 5-1 Органы управления
