5.4. Напряжение электросети должно быть не менее 200В и не более 240В.

6. СБОРКА И МОНТАЖ СВЕТИЛЬНИКА

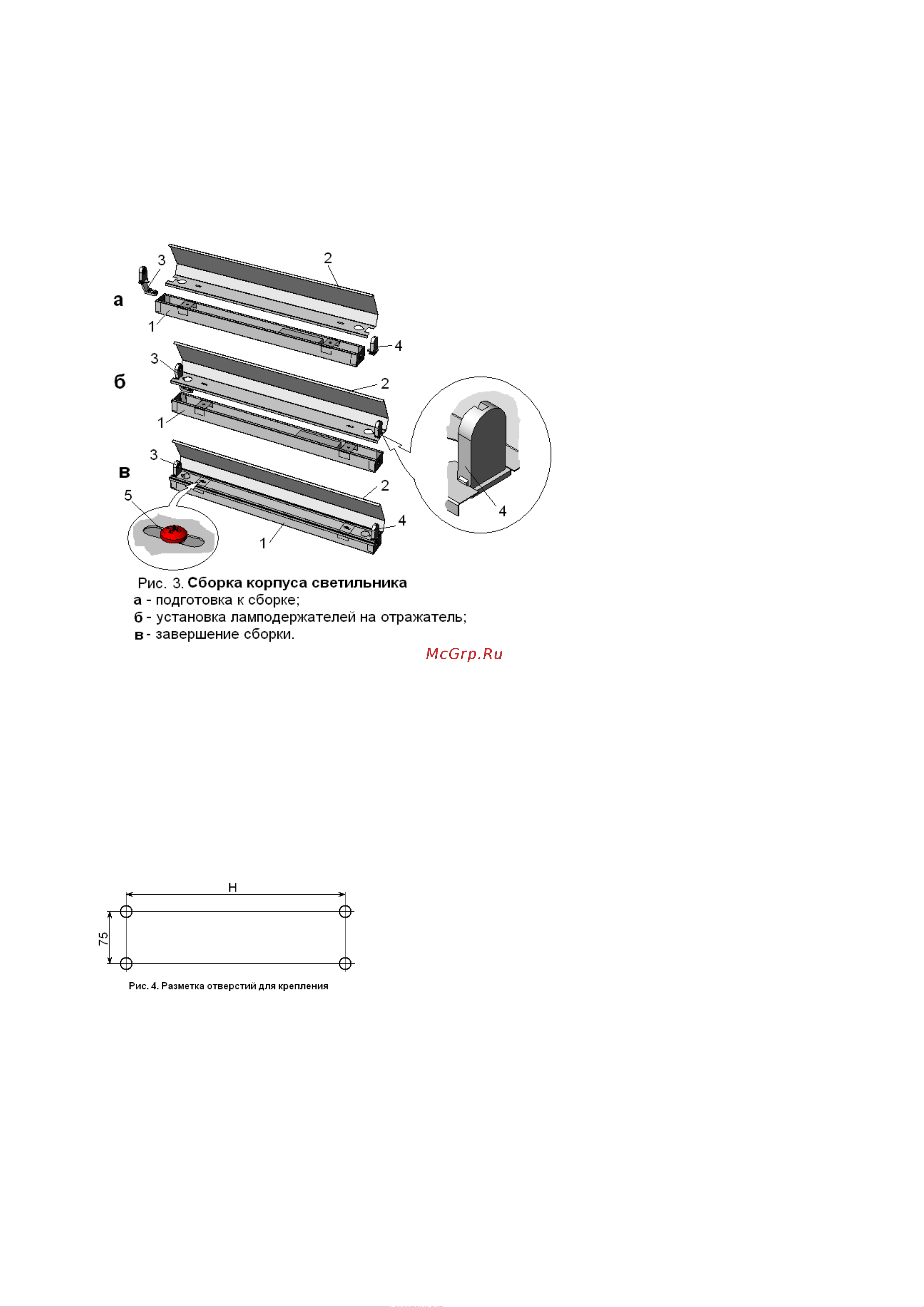

6.1. Выньте из упаковки корпус 1 (рис. 3) и отражатель 2. Ламподержатели 3 и 4 находятся

внутри корпуса 1 и соединены проводами с другими элементами в корпусе. Ламподержатели

нужно из корпуса извлечь и расположить примерно так, как показано на рис. 3а.

6.2. Вставьте ламподержатели 3 и 4 в пазы отражателя 2 до упора (рис. 3б).

6.3. Установите отражатель с ламподержателями на корпус, заправив в корпус провода.

Проследите, чтобы провод не был где-либо прижат. Закрепите отражатель на корпусе двумя

саморезами 5.

6.4. Определив на стене место крепления кронштейнов 2 (рис.1), нанесите на стену

карандашом или маркером метки для сверления крепёжных отверстий в соответствие с рис. 4

(размер Н возьмите из Таблицы 1 для светильника соответствующей модели).

6.5. Для крепления кронштейнов к стене следует использовать саморезы или шурупы

диаметром 4-5 мм и длиной не менее 40 мм с соответствующими дюбелями. Саморезы должны

выдерживать осевое (вытаскивающее) усилие не менее 30 кгс (300 Н) каждый.

6.6. Закрепите оба кронштейна 2 (рис. 1) согласно рис. 1а или 1б.

6.7. Подсоедините светильник к электросети, соблюдая требования п. 5.
