1 ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

1.1 Область применения

1.1.1 Выключатель для бытовых и аналогичных стационарных электрических

установок полупроводниковый для открытой установки А1-100-055

ТУ BY 100258222.004-2006 - предназначен для автоматического включения и отклю-

чения светильника(ов).

1.1.2 Выключатель предназначен для эксплуатации при подключении к элек-

трической сети переменного тока номинальным напряжением 220 В или 230 В, при

открытой установке и при температуре окружающей среды от -10 ºС до +40 ºС и

относительной влажности до 80% (при +25 ºС) в жилых и аналогичных помещениях.

1.2 Функции, выполняемые выключателем

1.2.1 Автоматическое включение светильника(ов) при наличии акустических

шумов, возникающих при естественном пребывании людей в помещении (при ус-

ловии наличия уровня освещенности в помещении – приблизительно не более

(15±2) лк).

Примечания

1 Под акустическими шумами, возникающими при естественном пребы-

вании людей в помещении, понимаются: звуки, возникающие при открывании

и закрывании дверей квартир, тамбуров или лифтов; голоса, шум шагов и т.п.

2 При уровне освещенности в помещении более 17 лк выключатель не

должен срабатывать.

1.2.2 Автоматическое отключение светильника(ов) через определенный

интервал времени (смотри таблицу раздела 4).

1.3 Виды нагрузок выключателя:

- лампы накаливания;

- светильники, оснащенные люминесцентными лампами или лампами накали-

вания.

ВНИМАНИЕ! СВЕТИЛЬНИКИ И ЛАМПЫ ДОЛЖНЫ УДОВЛЕТВОРЯТЬ ТРЕ-

БОВАНИЯМ СООТВЕТСТВУЮЩИХ ТЕХНИЧЕСКИХ НОРМАТИВНЫХ ПРАВОВЫХ

АКТОВ!

2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ВЫКЛЮЧАТЕЛЬ, ПРИ УСЛОВИИ СОБЛЮДЕНИЯ УКАЗАНИЙ ПО МОНТАЖУ

И СВЕДЕНИЙ, ИЗЛОЖЕННЫХ В ДАННОМ РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ,

ЯВЛЯЕТСЯ БЕЗОПАСНЫМ И ПОЖАРОБЕЗОПАСНЫМ ПРИ ЭКСПЛУАТАЦИИ.

3 РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОЙ РАБОТЕ

ВНИМАНИЕ!

3.1 МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ВЫКЛЮСАТЕЛЯ

3.1.1 ВЫКЛЮСАТЕЛЬ ДОПУСКАЕТСЯ ИСПОЛЬЗОВАТЬ ТОЛЬКО СОВМЕ-

СТНО С ИСПРАВНЫМ(И) СВЕТИЛЬНИКОМ(АМИ) И ЛАМПАМИ!

3.1.2 НЕ ДОПУСКАЕТСЯ ЭКСПЛУАТАЦИЯ ВЫКЛЮЧАТЕЛЯ:

- С НАРУШЕНИЕМ СХЕМЫ ПОДКЛЮЧЕНИЯ;

- ПРИ НЕСОБЛЮДЕНИИ ПАРАМЕТРОВ СЕТИ ПИТАНИЯ И ПАРАМЕТРОВ

ОКРУЖАЮЩЕЙ СРЕДЫ;

- С МЕХАНИЧЕСКИМИ ПОВРЕЖДЕНИЯМИ;

- С ОСЛАБЛЕННЫМИ КОНТАКТНЫМИ ЗАЖИМАМИ (ХАРАТЕРИЗУЕТСЯ НА-

ЛИЧИЕМ ИСКРЕНИЯ И МИГАНИЯ ЛАМП).

3.1.3 НЕ ДОПУСКАЕТСЯ РАЗБИРАТЬ ЭЛЕКТРОННЫЙ БЛОК ВЫКЛЮЧА-

ТЕЛЯ И ВНОСИТЬ В НЕГО ИЗМЕНЕНИЯ.

3.1.4 НЕ ДОПУСКАЕТСЯ:

- ПОПАДАНИЕ ВОДЫ ВНУТРЬ КОРПУСА ВЫКЛЮЧАТЕЛЯ;

- КОНТАКТ ПОВЕРХНОСТЕЙ ВЫКЛЮЧАТЕЛЯ С АЦЕТОНОМ, БЕНЗИНОМ И

ДРУГИМИ ХИМИЧЕСКИ АКТИВНЫМИ ВЕЩЕСТВАМИ.

3.2 УСЛОВИЯ МЕРЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ И ЭКС-

ПЛУАТАЦИИ ВЫКЛЮЧАТЕЛЯ.

3.2.1 ВЫКЛЮЧАТЕЛЬ НЕ ПРЕДНАЗНАЧЕН ДЛЯ МОНТАЖА И ЭКСПЛУАТА-

ЦИИ ВО ВЗРЫВОПОЖАРООПАСНЫХ ЗОНАХ!

3.3 МЕРЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ И ЭКСПЛУАТАЦИИ

ВЫКЛЮЧАТЕЛЯ.

3.3.1 В СЛУЧАЕ НАЛИЧИЯ ДЫМА ИЛИ ВОЗГОРАНИЯ ВЫКЛЮЧАТЕЛЯ НЕ-

ОБХОДИМО ОБЕСТОЧИТЬ ПОМЕЩЕНИЕ И ВОСПОЛЬЗОВАТЬСЯ ЛЮБЫМИ

СРЕДСТВАМИ ПОЖАРОТУШЕНИЯ, ВЫЗВАТЬ СЛУЖБУ МЧС!

4 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Основные технические параметры Значение

Номинальное напряжение, В 230

Максимальная мощность (номинальная нагрузка) при использовании ламп нака-

ливания, Вт

100

Минимальная мощность (минимальная нагрузка) при использовании ламп нака-

ливания, Вт

Максимальная мощность (номинальная нагрузка) при использовании люминес-

центных ламп, В·А

Минимальная мощность (минимальная нагрузка) при использовании люминес-

центных ламп, В·А

Количество подключаемых светильников, оснащенных люминесцентными лам-

пами (при максимальной мощности светильников не более 40 В·А), не более

Диапазон интервала времени работы выключателя*, мин 1,5 – 5,0

Допускаемые отклонения от установленного значения интервала времени ра-

боты выключателя, сек

±30

Минимальный уровень освещенности в помещении, обеспечивающий срабаты-

вание выключателя (при наличии шумовых эффектов), приблизительно, лк

15±2

Вид климатического исполнения

УХЛ4

(с расширенным

диапазоном)**

Степень защиты IP20

Площадь поперечного сечения присоединяемых к контактным зажимам провод-

ников, мм²

от 0,75

до 2,50

Масса, не более, кг 0,02

Габаритные размеры, мм 56,5х31х23

* - интервал времени фиксирован (не регулируется)!;

** - от -10 ºС до +40 ºС и относительной влажности до 80% (при +25 ºС).

ДРАГМЕТАЛЛОВ НЕ СОДЕРЖИТ!

ПРИМЕЧАНИЯ

1 ПАРАМЕТРЫ ПУСКОРЕГУЛИРУЮЩЕЙ АППАРАТУРЫ ДОЛЖНЫ СООТВЕТСТВОВАТЬ ПАРА-

МЕТРАМ ЛЮМИНЕСЦЕНТНЫХ(ОЙ) ЛАМП(Ы)!;

2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ВЫКЛЮЧАТЕЛЯ ОБЕСПЕЧИВАЮТСЯ ТОЛЬКО В

СЛУЧАЕ ПРИМЕНЕНИЯ ИСПРАВНОГО(ЫХ) СВЕТИЛЬНИКА(ОВ) И ЛАМП!

5 УКАЗАНИЯ ПО МОНТАЖУ

ВНИМАНИЕ! МОНТАЖ И ДЕМОНТАЖ ВЫКЛЮЧАТЕЛЯ ДОЛЖНЫ ПРОИЗВОДИТЬСЯ ТОЛЬКО

ПРИ ОТКЛЮЧЕННОЙ СЕТИ СПЕЦИАЛИСТОМ, ИМЕЮЩИМ ПРАВО НА ПРОВЕДЕНИЕ

ЭЛЕКТРОМОНТАЖНЫХ РАБОТ!

ПОДКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ДОЛЖНО ПРОИЗВОДИТЬСЯ

ТОЛЬКО СОГЛАСНО СХЕМЕ ПОДСОЕДИНЕНИЯ, ПРИВЕДЕННОЙ В П 5.4!

ВНИМАНИЕ! УСТАНОВКУ ВЫКЛЮЧАТЕЛЯ ПРОИЗВОДИТЬ НА СТЕНЕ ИЛИ ПОТОЛКЕ ПОМЕ-

ЩЕНИЯ!

5.1 Обесточить помещение.

5.2 Установить корпус выключателя в выбранном Вами месте (на плоской поверхности из изоля-

ционного материала размерами не менее (60х40) мм) с помощью одного шурупа (с дюбелем), входя-

щего в комплект поставки.

5.3 Подсоединить провода к выключателю, закрепив их зачищенные от изоляции концы в контакт-

ных зажимах согласно приведенной схеме подсоединения, приведенной в п 5.4.

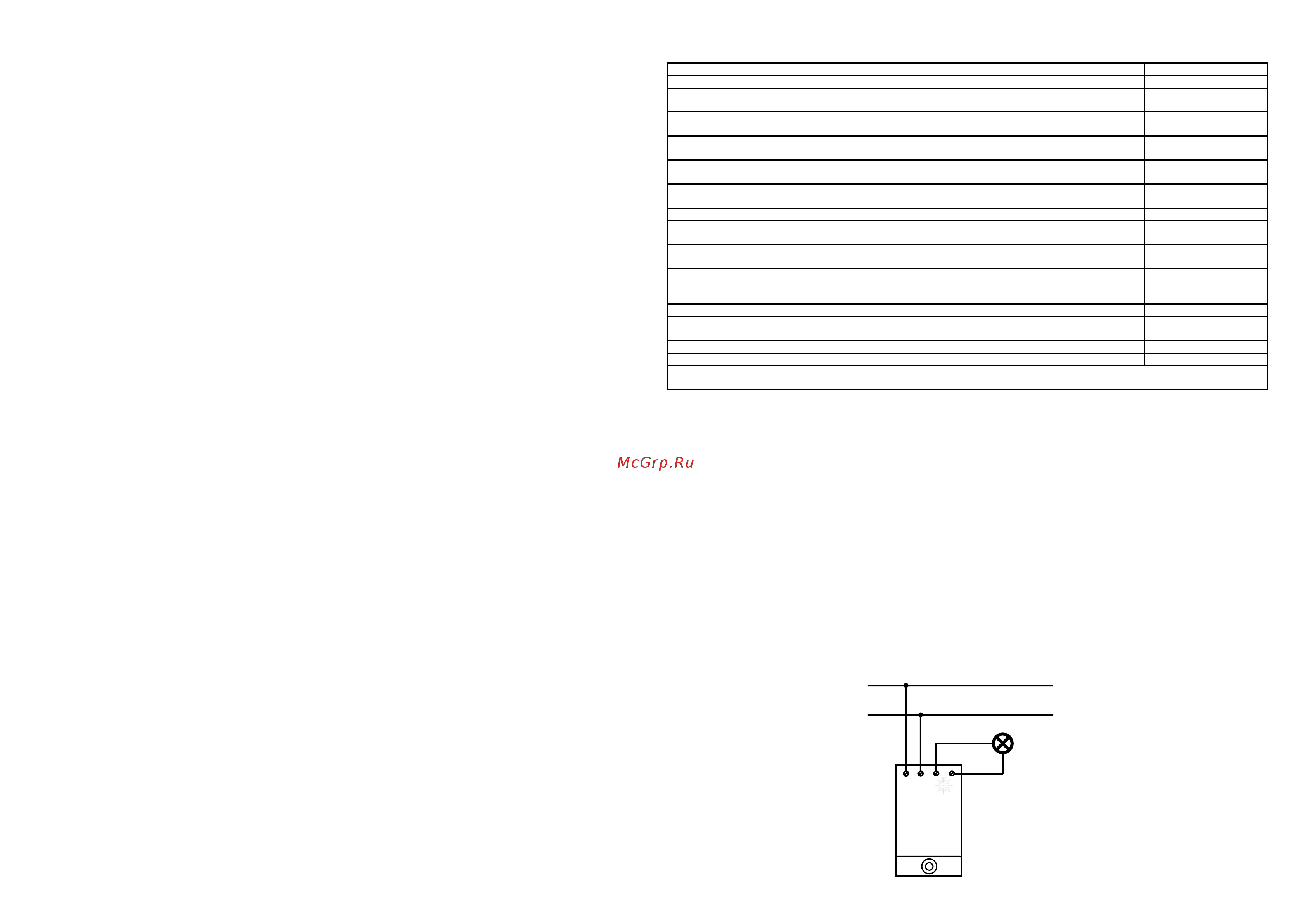

5.4 Схема подсоединения выключателя:

Нуль (N)

Фаза (L)

~220 В/ ~230 В

Выключатель

А1-100-055

СЕТЬ
