Источник питания

Блок питания RGB контроллер

Светодиодная лента

Светодиодная лента RGB

max 5 метров

5 метров[220v]

дополнительно 5 метров

[12v] [12v]

Источник питания

Блок питания RGB контроллер

Светодиодная лента

Светодиодная лента RGB

max 5 метров

5 метров

дополнительно 5 метров

5 Техническиехарактеристики

PLS

2835/60

12V

3000K

IP65

PLS

2835/60

12V

6500K

IP65

PLS

2835/60

12V Blue

IP65

PLS

2835/60

12V

Green

IP65

PLS

2835/60

12V Red

IP65

PLS

2835/120

12V

3000K

IP65

PLS

2835/120

12V

6500K

IP65

PLS

5050/30

12V

3000K

IP65

PLS

5050/30

12V

6500K

IP65

PLS

5050/30

12V Blue

IP65

PLS

5050/30

12V

Green

IP65

PLS

5050/30

12V Red

IP65

PLS

5050/30

12V RGB

IP65

PLS

5050/60

12V

3000K

IP65

PLS

5050/60

12V

6500K

IP65

PLS

5050/60

12V RGB

IP65

Тип светодиодов SMD 2835 SMD 5050

Световой поток, Лм/метр 420...480 420...480 840...960 840...960 360...450 360...450 720...900 720...900

Потребляемая мощность, Вт/м 6 6 6 6 6 12 12 7,2 7,2 7,2 7,2 7,2 7,2 14,4 14,4 14,4

Напряжение питания, В 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12

Потребляемый ток, А 0,5 0,5 0,5 0,5 0,5 1,0 1,0 0,6 0,6 0,6 0,6 0,6 0,6 1,2 1,2 1,2

Количество светодиодов, шт./м 60 60 60 60 60 120 120 30 30 30 30 30 30 60 60 60

Цвет. темпер., К (цвет свечения) 3000 6500 синий зеленый красный 3000 6500 3000 6500 синий зеленый красный RGB 3000 6500 RGB

Угол светораспределения, гр° 120° 120° 120° 120° 120° 120° 120° 120° 120° 120° 120° 120° 120° 120° 120° 120°

Индекс цветопередачи, Ra >75 >75 >75 >75 >75 >75 >75 >75 >75 >75 >75 >75 >75 >75 >75 >75

Степень защиты IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65 IP65

Класс энергоэффективности А+ А+ А+ А+ А+ А+ А+ А+ А+ А+ А+ А+ А+ А+ А+ А+

Диапазон раб. температур, °С -25…+50°

Ширина ленты B, мм 8 8 8 8 8 8 8 10 10 10 10 10 10 10 10 10

Длина ленты L, мм 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000

Кратность резки S, мм 50 50 50 50 50 25 25 100 100 100 100 100 100 50 50 50

Срок службы, часов 30000 30000 30000 30000 30000 30000 30000 50000 50000 50000 50000 50000 50000 50000 50000 50000

Гарантия 1 год 1 год 1 год 1 год 1 год 1 год 1 год 1 год 1 год 1 год 1 год 1 год 1 год 1 год 1 год 1 год

Технические характеристики определённого артикула Изделия указаны на упаковке. Фирма производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплекта-

цию Изделия, не ухудшающих его технических и потребительских характеристик.

7 ПодготовкаИзделиякработе,установка,правилаэксплуатации:

7.1 Распаковать Ленту, убедиться в его целостности и комплектности.

7.2 Выбрать место установки ленты, определить длину, отрезать необхомый кусок ленты по линии отреза

(лента промаркирована по всей длине).

 Важно!Лентаимееткратностьрезки.

7.3 Выбрать соответствующий блок питания. Мощность блока питания определяется исходя из мощности

ленты на метр и длины ленты с запасом по мощности 20%.

ПримеррасчетадлялентыSMD2835/60IP65:

мощность ленты Pленты = 6.0Вт/м, длина ленты Lдл=5м.

P= Pленты x Lдлина ленты. P= 6,0Вт/м x 5м = 30Вт.

7.4 Мощность блока питания должна превышать общую мощность светодиодной ленты в среднем на 20%.

P бп=30Вт*1,2=36,0Вт.

Для данного примера подходит блок питания мощностью >36Вт.

7.5 При необходимости соединить два и более куска ленты, рекомендуется использовать пайку. Если нет

возможности спаять, следует использовать коннекторы JAZZway.

8 Монтажсветодиоднойленты.

8.1 Лента имеет клейкий (адгезивный) слой 3М, с обратной стороны. Светодиодную ленту необхо-

димо наклеивать на ровную поверхность. Любые неровности могут привести к повреждению пе-

чатной платы. Перед началом монтажа требуется убрать защитное покрытие с клеевого слоя

и монтировать светодиодную ленту на ровную поверхность легким прижатием ее к поверхности.

8.2 При непосредственном подключении токопроводящих контактов светодиодной ленты и блоков питания

необходимо соблюдать полярность. При подключении соответствующих контактов нужно ориентироваться

на метки «+» и «-» на шлейфе ленты и блоке питания.

8.3 Не рекомендуется подключать последовательно отрезки общей длиной более 5 м. Используйте парал-

лельный способ подключения.

8.4 Подключение полноцветных RGB светодиодных лент производится через специальный трехканальный

контроллер управления светодиодной нагрузкой: по одному каналу на R – красный, G – зелёный и B -

синий. Три контакта светодиодной ленты – R, G и B, которые обычно промаркированы соответствующим

цветом, подключаются к RGB- контроллеру с запасом по мощности 20%. Четвертый контакт крепится

«+» к «+» контроллера.

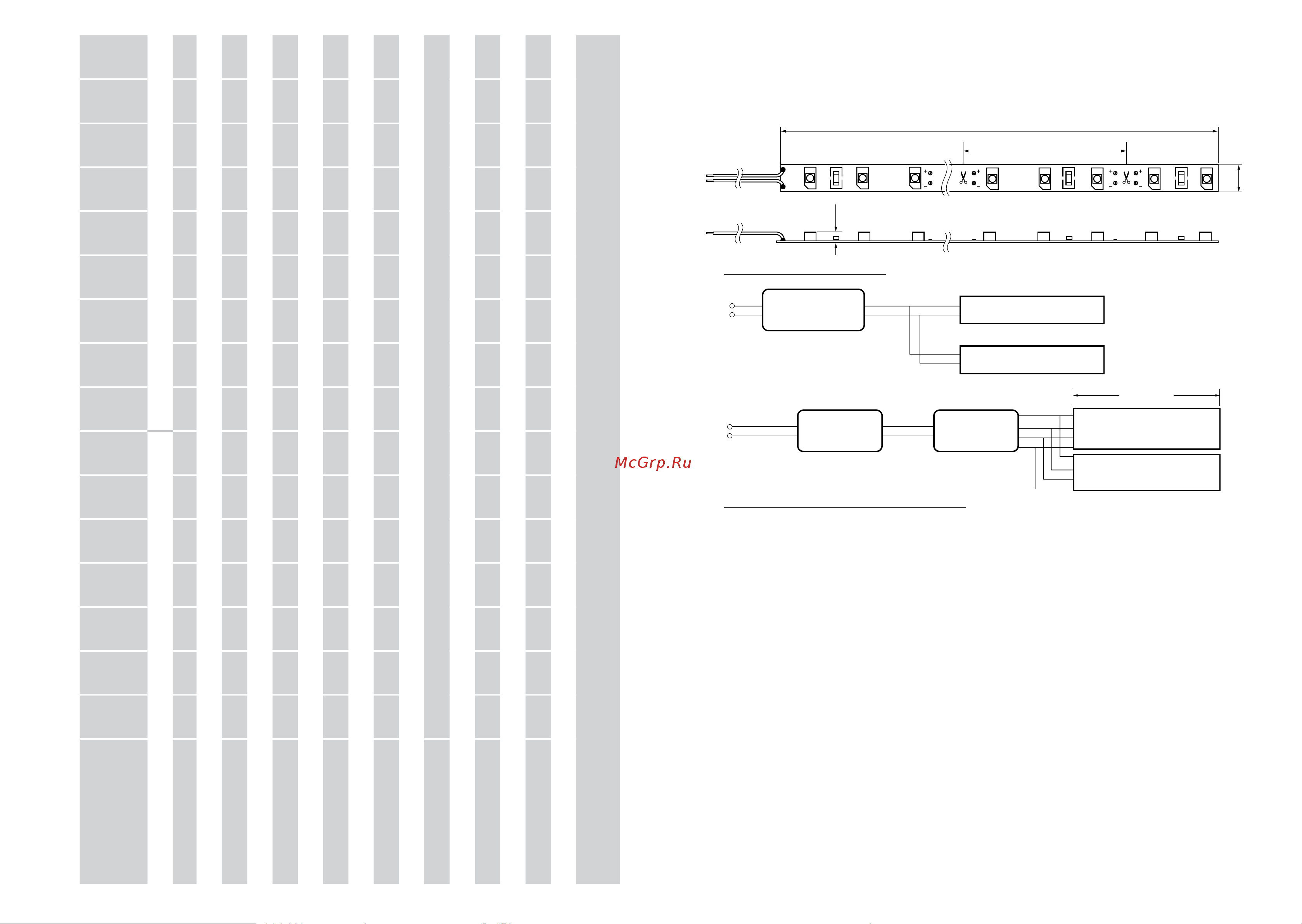

Рис. 1 Лента светодиодная

Рис. 2 Подключение светодиодной ленты
