ВНИМАНИЕ! Для монтажа панели SPL-2 требуется 2 комплекта креплений.

3.4 Подключение.

3.4.1. Для подключения светодиодной панели необходимо подвести к месту его монтажа 2-х жильный провод.

3.4.2. Этот провод необходимо подключить:

• - либо к проводу источника питания с помощью внешнего клеммника (в комплект не входит)

в соответствии со схемой, изображенной на рис.1;

• - либо ко входу источника питания (к соответствующему разъему), см. рис.2.

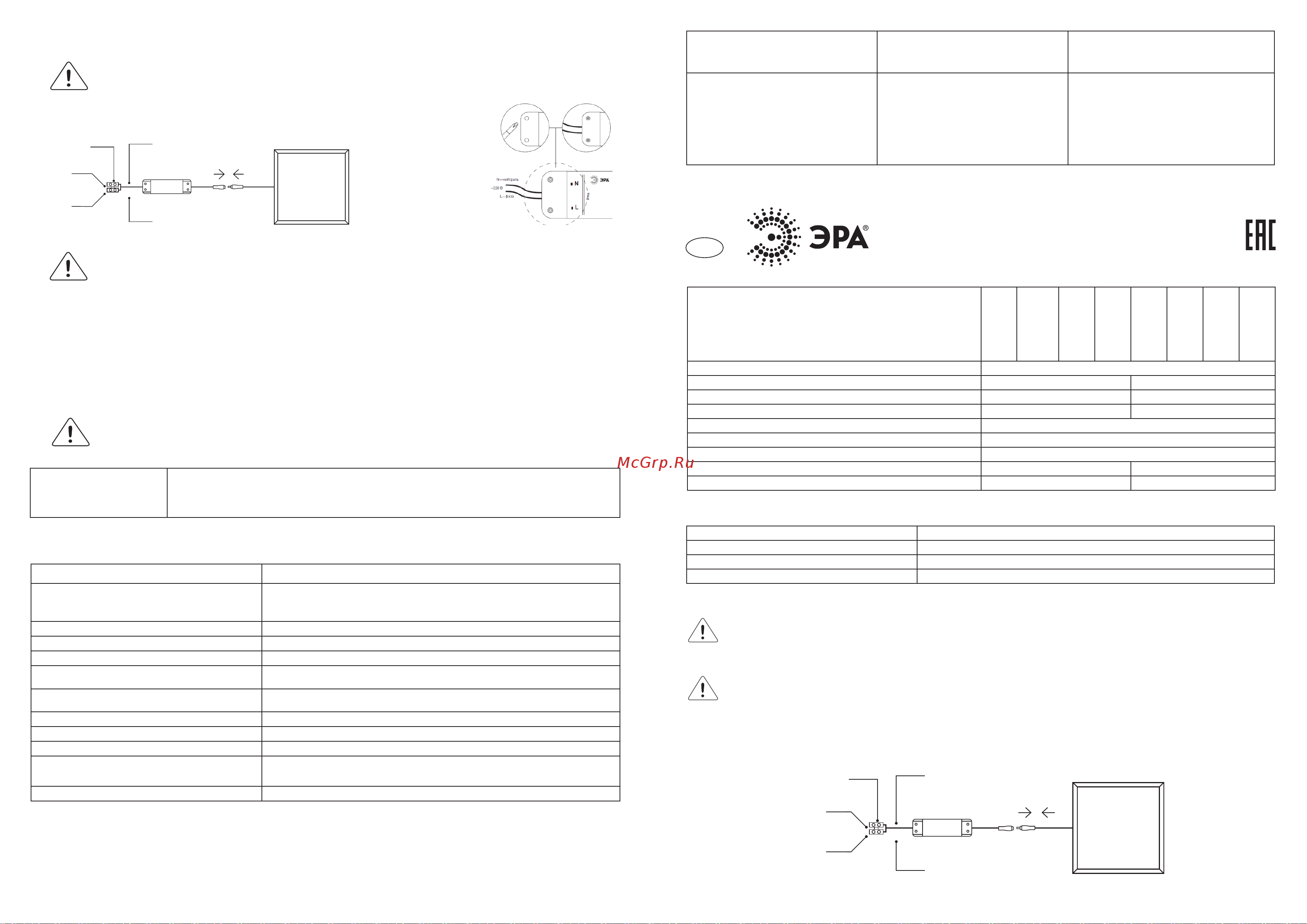

Рис.1. Схема подключения светодиодной панели к сети 220В. Рис.2. Схема альтернативного подключения источника питания светодиодной панели к сети 220В.

3.4.3. Далее необходимо соединить соответствующие разъемы источника питания и провода питания панели, см. рис.1.

3.4.4. После проверки правильности подключения можно включать сетевое напряжение.

4. МЕРЫ ПРЕДОСТОРОЖНОСТИ

4.1. Во избежание несчастных случаев никогда не подвергайте изделие воздействию огня и не опускайте его в воду.

4.2. Изделие предназначено для использования только внутри помещений.

4.3. Во избежание несчастных случаев запрещается самостоятельно производить ремонт электротехнической продукции.

4.4. Запрещается эксплуатировать изделие при наличии механических и прочих повреждений любого из его компонентов.

4.5. Помните, что переменное напряжение 220В опасно для жизни!

5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение изделия должны производиться в упаковке с соблюдением мер предосторожности от механических повреждений и воздействия атмосферных осадков.

6. УТИЛИЗАЦИЯ

Изделие необходимо утилизировать согласно требованиям законодательства территории реализации.

7.ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Перечень возможных неисправностей и способы их устранения приведены в таблице 3.

Таблица 3

Если эти способы Вам не помогли, для устранения неисправности обратитесь за помощью к квалифицированным специалистам.

8. СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Сведения об изделии приведены в таблице 4.

Таблица 4.

Внимание! Не подключать без блока питания (LED-драйвера). Драйверы LED-LP-5/6 поставляются отдельно.

Внимание! Все провода во время подключения светодиодной панели должны быть обесточены. Сечение жил используемых проводов

должно быть не менее 0,75мм2.

Внимание! Все работы связанные с устранением возможных неисправностей изделия должны осуществляться при отключенном питании сети!

Светодиодная панель

не работает

• проверьте наличие сетевого напряжения питания 220В

• убедитесь в целостности всех проводов и их изоляции

• убедитесь в целостности всех соединений

• проверьте правильность подключения светодиодной панели и источника питания

• проверьте правильность подключения источника питания к сети 220В.

Наименование изделия: Бытовой светильник

Модель изделия

Модель: SPL-5, SPL-6

Артикулы: SPL-5-40-4K (W), SPL-5-40-6K (W), SPL-5-40-4K (S), SPL-5-40-6K (S), SPL-6-40-4K (W),

SPL-6-40-6K (W), SPL-6-40-4K (S), SPL-6-40-6K (S)

Тип изделия Светодиодная панель (светильник)

Товарный знак ЭРА

Страна изготовитель Китай

Наименование изготовителя

АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД

(ATL Business (ShenZhen) CO., LTD.)

Адрес изготовителя

КНР, 518054, Шэньчжэнь, Наньшань Дистрикт, Чуанъе стрит, Нос Баоличэн Билдинг, рум 901

(PRC, 518054, Shenzhen, Nanshan District, Chuangye street, North Baolicheng Building, room 901)

Информация для связи с изготовителем atl_company@163.com

Импортер Информация об импортере указана на этикетке, расположенной на индивидуальной упаковке.

Служба по работе с потребителями 121467, Россия, г.Москва, а/я 43

Соответствие нормативным документам

Изделие соответствует требованиям

ТР ТС 004/2011 «О безопасности низковольтного оборудования»,

ТР ТС 020/2011 “Электромагнитная совместимость технических средств”

Дата изготовления: Указана на упаковке или корпусе светильника

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1 Гарантийный срок эксплуатации составляет 5 лет со дня продажи, при соблюдении потребителем условий монтажа, эксплуатации, транспортировки и хранения, изложенных в

данном руководстве.

9.2 Устройство не подлежит гарантийному обслуживанию в случае:

- предъявления товара с незаполненным (неправильно заполненным) гарантийным талоном;

- наличия механических повреждений или следов вскрытия корпуса;

- нарушения условий эксплуатации, изложенных в данном руководстве.

Замена вышедшей из строя электротехнической продукции осуществляется в точке продажи при наличии корректно заполненного гарантийного талона:

Светодиодная

панель

Коричневый

Синий

Клеммник

Фаза(L)

~220 В

Нейтраль(N)

Место продажи Дата продажи

Штамп магазина

и подпись продавца

Производитель оставляет за собой право вносить изменения в конструкцию и спецификации выпускаемых изделий в любое время без предварительного уведомления и без

каких-либо обязательств внести такие же изменения в ранее или позднее произведенные изделия.

1. ТЕХНИКАЛЫК МҮНӨЗДӨМӨ

КОЛДОНМО (ПАСПОРТ)

ЖАРЫҚДИОДТЫ ШАМДАЛ ЭРА SPL-5/6

KGZ

Параметрлеринин аталышы

SPL-5-40-4K (W)

SPL-5-40-6K (W)

SPL-5-40-4K (S)

SPL-5-40-6K (S)

SPL-6-40-4K (W)

SPL-6-40-6K (W)

SPL-6-40-4K (S)

SPL-6-40-6K (S)

Жарык-диоддуу шамчыракка азыктандыруу блогу LED-LP-5/6

Колдонулуучу кубаттуулук, Вт 40 40

Жарыктык агым, Лм 2800 2800

Түс берүү индекси (Ra), кем эмес >82 >82

Түс температурасы, К 4K - 4000K, 6K - 6500K

Айлана-чөйрөнүн таасир берүүсүнөн коргоо деңгээли IP40

Кызмат өтөө мөөнөтү, саат 50 000

Көлөмү, УЗУНУ*ТУУРАСЫ*БИЙИКТИГИ, мм 595x595x8 295x1195x8

Массасы (шамчырак жана азыктандыруу булагы), г 1860 2000

2. ЖИНАҚТЫЛЫҒЫ

Жарықдиодты шамдал, дана 1

Қаптамасы, жиынтық 1

Пайдалану жөніндегі нұсқаулық (Паспорт), нұсқа 1

Жарықдиодты шамға арналған қуат беру блогы НАЗАР АУДАРЫҢЫЗ! Қуат беру блогынсыз іске қоспаңыз (жиынтыққа кірмейді)

3. ШАМЧЫРАКТЫ ДАЯРДОО, ТУТАШТЫРУУ ЖАНА ОРНОТУУ

3.1. Коопсуздук талаптары.

Көңүл бургула! Жарыкдиоддуу шамчыракты орнотуу же кайра орнотууда чыңалып турган токту өчүрүү керек. Чырактын проводуну сырткы коргоочу катмары же ток

берүүчү бөлүкчөлөрү бузук болсо колдонууга тыюу салынат. Өз алдынча чечүү же оңдоого тыюу салынат.3.2. Шамчыракты ишке киргизүүгө даярдоо.

3.2. Шамчыракты ишке киргизүүгө даярдоо.

Чыракты оромолдон чыгарып, корпусунун, жарык чачыраткычтын, проводунун бузук же сынык эместигин текшериңиз.

3.3. Туташтыруу.

Көңүл бургула! Жарыкдиоддуу шамчыракты туташтырууда бардык проводдорду токтон сууруп таштоо керек. Проводдогу ажырым зымдар 0,75мм2 кем болбоосу

зарыл.

3.3.1. Туташтыруу үчүн орноштура турган жерине эки ажырым зымды адып келүү керек.

3.3.2. 1-сүрөттө көрсөтүлгө схемага ылайык бул провод азыктандыруу проводуна сырткы клеммниктин жардамы менен туташтырылат (клеммник топтомго кирбейт);

Рис.1. 220В шамчыракты токко туташтыруу схемасы
