7 Требования по технике безопасности:

7.1 Монтаж светодиодного модуля, устранение неисправностей, чистка производится только при отключении

электропитания, квалифицированным специалистом.

7.2 Использование светодиодного модуля допускается только при указанном напряжении сети и с блоком

питания BSPS 24V Jazzway.

7.3 Внешний гибкий кабель или шнур данного светодиодного модуля не может быть заменен; если шнур

окажется поврежден, то Светодиодный модуль должен быть утилизирован.

8 Подготовка Изделия к работе, установка, правила эксплуатации:

8.1 Распаковать Изделие, убедиться в его целостности и правильности комплектации.

8.2 Выбрать место установки светодиодного модуля

8.3 Выбрать соответствующий блок питания c напряжением 24В. (Блок питания приобретается отдельно).

Мощность блока питания BSPS 24V Jazzway определяется исходя из мощности светодиодного модуля

(или соединенных в линию светодиодных модулей) с минимальным запасом по мощности 20%, например:

- для одного светодиодного модуля необходим блок питания с минимальной мощностью 24Вт.

Предлагаем взять блок питания BSPS 24V 40w Jazzway (штрихкод для заказа: 4895205018495);

- для двух светодиодных модулей необходим блок питания с минимальной мощностью 48Вт.

Предлагаем взять блок питания BSPS 24V 60w Jazzway (штрихкод для заказа: 4895205015524);

- для трех светодиодных модулей необходим блок питания с минимальной мощностью 72Вт.

Предлагаем взять блок питания BSPS 24V 100w Jazzway (штрихкод для заказа: 4895205015579)

8.4 Закрепить крепежные клипсы винтами на расстоянии 300мм друг от друга на монтажную поверхность.

8.5 Зафиксировать светодиодный модуль на крепежные клипсы.

8.6 Подключить светодиодный модуль к блоку питания BSPS 24V Jazzway (выбранному в соответствии с п.8.3)

8.7 При подключении Изделия необходимо обеспечить защиту электрического соединения от попадания

влаги посредством влагозащищенных клемм или клеммных коробок с IP65 и более

8.8 В процессе эксплуатации, не реже двух раз в год, необходим профилактический осмотр и чистка Изделия.

Чистка Изделия от загрязнения производится мягкой ветошью, смоченной в слабом мыльном растворе

только при отключенном питании.

8.9 Не допускается непрерывная работа Изделия более чем 16 часов в сутки.

8.10 Светодиодный модуль имеет возможность регулирования яркости освещения с использованием дим-

мируемых блоков питания.

6 Технические характеристики:

PWW 1000 20W 24V SNAKE

30° 3000K IP67

PWW 1000 20W 24V SNAKE

30° 6500K IP67

Установка в линию, шт 3 3

Номинальная мощность, Вт 20 20

Световой поток, Лм 1200 1200

Входное напряжение, В 24 24

Потребляемый ток, А 0,83 0,83

Цветовая температура, К 3000 6500

Источник света, светодиоды LED SMD 3030 SMD 3030

Количество светодиодов, шт. 20 20

Индекс цветопередачи, Ra >80 >80

Угол светораспределения, гр° 30° 30°

Степень защиты IP67 IP67

Класс защиты от поражения током II II

Класс энергетической эффективности A+ A+

Климатическое исполнение У1 У1

Диапазон рабочих температур,°С -20℃...+40°С -20℃...+40°С

Габаритные размеры LхBхH, мм 1000x30x20 1000x30x20

Вес нетто, кг 0,450 0,450

Цвет корпуса серый серый

Материал корпуса поликарбонат поликарбонат

Материал рассеивателя поликарбонат поликарбонат

Срок службы, часов 30000 30000

Гаран т ия 3 года 3 года

Технические характеристики определённого артикула Изделия указаны на упаковке. Фирма производитель оставляет

за собой право на внесение изменений в конструкцию, дизайн и комплектацию Изделия, не ухудшающих его техниче-

ских и потребительских характеристик.

90°

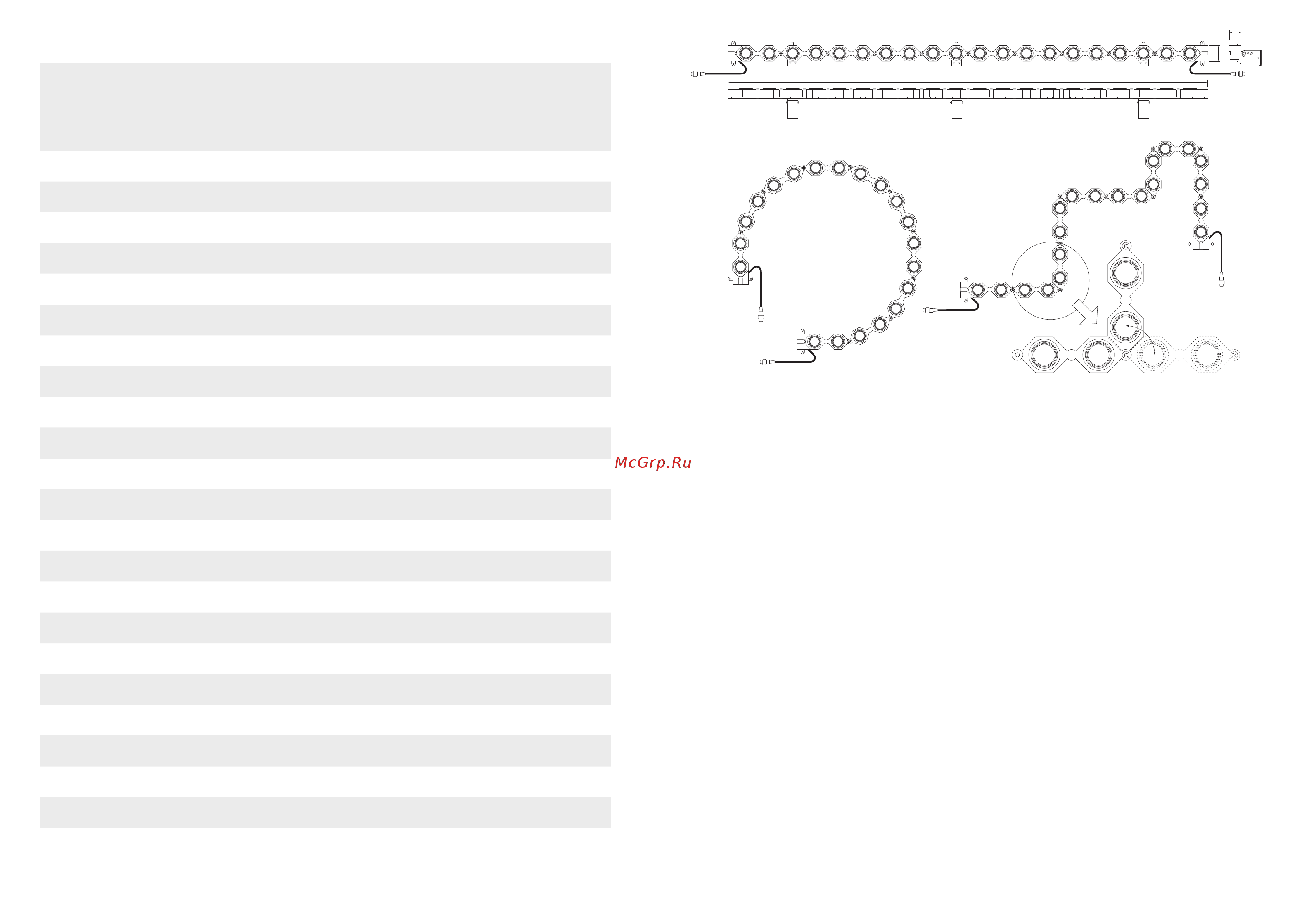

Рис.1 Светильник PWW 1000 24V. Габаритные размеры

Рис.2 Примеры возможных конфигураций Рис.3 Максимальный угол поворота 90°
