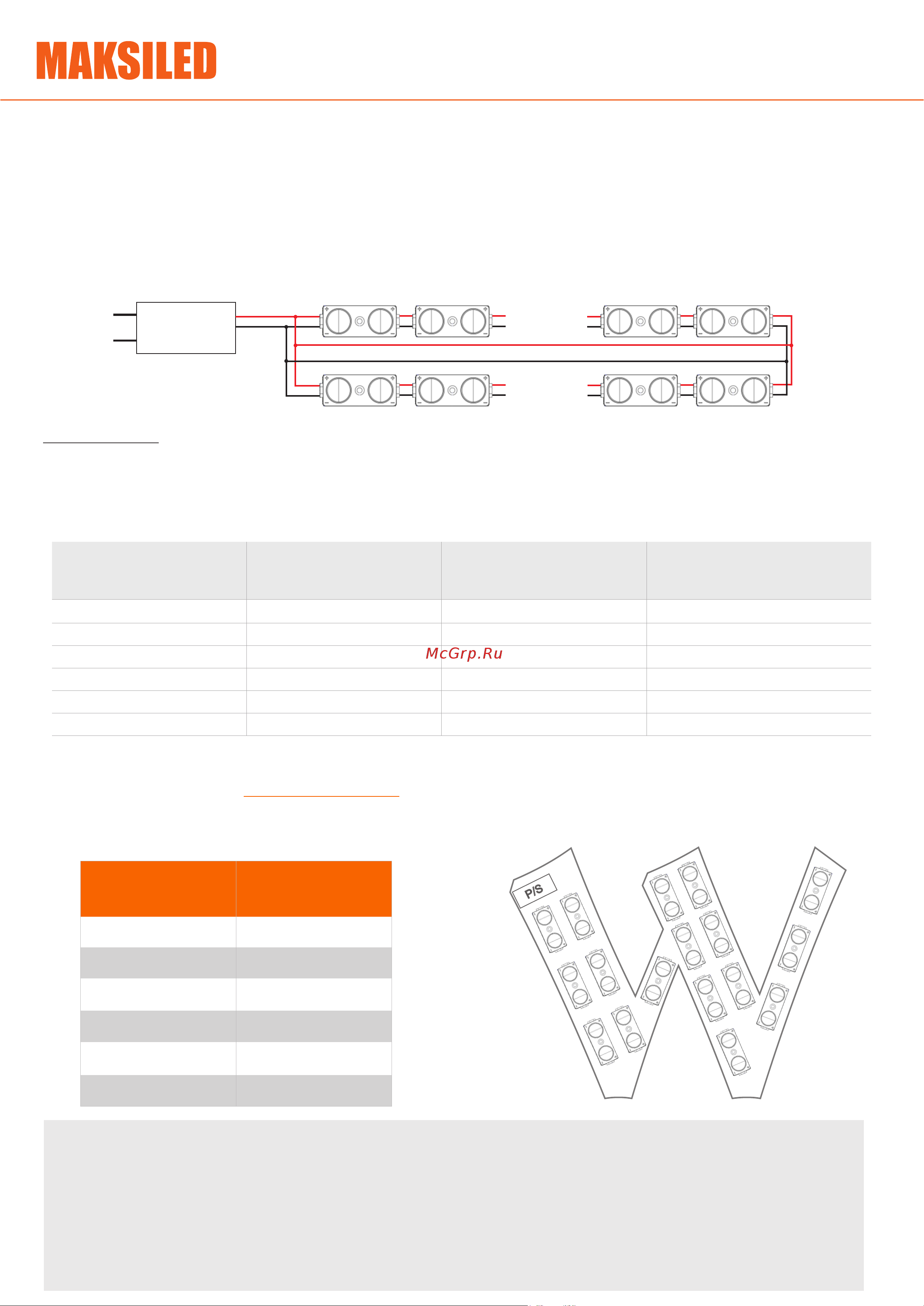

![MAKSILED 0.96вт, 24в, ip67, smd2835 2led, 20лм, синий, 40 шт./упаковка ML-M2SM-L-2835-B-24V Спецификация онлайн [2/2] 848119](/views2/2084076/page2/bg2.png)
www.maksiled.ru
8 800 555-86-82
СВЕТОДИОДНЫЕ
РЕШЕНИЯ
УСТАНОВКА
ПРИМЕР УСТАНОВКИ
Глубина - 80 mm
Источник питания
L
N
AC220V
IN
OUT
DC24V
+24V
-24V
20 шт.
+ 20 шт.
РАСЧЁТ МОДУЛЕЙ НА 1 БЛОК ПИТАНИЯ
Блок питания,
мощность
Max количество
модулей
18W
35W
50W
60W
100W
150W
15 шт.
30 шт.
43 шт.
52 шт.
86 шт.
130 шт.
1. Максимальное количество модулей в одной цепи, подключенной с двух сторон - 40 шт.
2. Допускается одностороннее подключение модулей в количестве, не превышающем стандартное количество модулей
в связке (max = 20 шт.).
3. Длина проводов от модуля до источника питания не должна превышать 50 см. При увеличении длины провода его сечение
выбирают (увеличивают), исходя из потребляемой нагрузки.
Для стабильной работы, минимальное напряжение на последнем модуле цепи должно быть не менее 22.5 вольт.
Для расчета максимального количества модулей на 1 блок питания мы рекомендуем использовать следующую формулу:
max кол-во модулей = , где 1,2 - 20% запас мощности блока питания.
мощность БП
мощность модуля
х
1,2
ПРИМЕЧАНИЕ: Обратитесь к схеме подключения
для установки. Неправильное подключение может
привести к короткому замыканию!
ВНИМАНИЕ: В конце цепочки модулей не
задействованные выводы проводов должны
быть изолированы!
Соединение проводов светодиодного модуля с токоведущими проводами должно быть герметичным, чтобы влага через провода не
попала на плату с электронными компонентами.
При возврате товара по каким-либо причинам для скорейшего рассмотрения и разрешения конкретного обращения,
убедительно просим вас соблюдать следующие условия:
Светодиодные продукты с гибким исполнением проводников между источниками света: модули, пиксели и подобные варианты
исполнения при возврате единичных образцов должны быть демонтированы с длиной проводников не менее половины стандартной
длины между ними.
Внимание! Модули и пиксели с коротко обрезанными проводами на рекламацию приниматься не будут.
Глубина, mm
MAX расстояние между
LED модулями, mm
90
50
50
160
200
230
260
300
90
130
160
200
60
70
80
90
100
MAX расстояние между
цепями LED модулей, mm
180
90
42
30
20
18
14
Кол-во диодов на 1 м²
