СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ СТАЦИОНАРНЫЕ, ТМ «FERON», СЕРИИ AL

МОДЕЛЬ AL4020

Инструкция по эксплуатации и технический паспорт

1. Назначение светильника:

1.1 Светильники AL4020 – светильники со светодиодными источниками света общего назначения. Светильники предназначены для

внутреннего освещения жилых, административных и общественных помещений: офисов, торговых залов, подсобных

помещений, коридоров, лестничных пролетов и пр.

1.2 Светильники предназначены для работы в сети переменного тока с номинальным напряжением 230В по ГОСТ 29322-2014.

Качество электроэнергии должно соответствовать ГОСТ Р 32144-2013.

1.3 Светильники соответствуют требованиям безопасности ГОСТ Р МЭК 60598-1-2013.

1.4 Светильники устанавливаются на плоскую поверхность из нормально воспламеняемого материала.

2. Технические характеристики*:

Мощность светильника 24Вт 36Вт

Коэффициент мощности >0.5

Рабочее напряжение питания 230В±10%

Диапазон напряжения 180-265В

Номинальная частота сети 50Гц

Корпус светодиодов SMD2835

Световой поток, лм±10% 2400 3200 3600

Тип кривой силы света Д

Класс светораспределения П

Угол рассеивания 120°

Коррелированная цветовая температура 4000К или 6400К (см. на упаковке)

Степень защиты от пыли и влаги IP20

Класс защиты от поражения электрическим

током

Климатическое исполнение УХЛ4

Диапазон рабочих температур -10...+40°С

Температура хранения -20...+60°С

Относительная влажность не более 80% (при 25°С)

Коэффициент пульсаций освещенности менее 5%

Индекс цветопередачи Ra не менее 80

Класс энергоэффективности А

Материал корпуса Алюминий, ABS пластик

Материал рассеивателя Светостабилизированный пластик

Цвет корпуса Черный Белый Черный Белый

Длина шнура питания 1м

Тип рассеивателя Матовый

Габаритные размеры, мм (д×ш×в) 1180×50×55 1180×70×55

Срок службы светодиодов 30000 часов

*Представленные в данном руководстве технические характеристики могут незначительно отличаться в зависимости от

партии производства. Производитель имеет право вносить изменения в конструкцию товара без предварительного

уведомления (см. на упаковке)

3. Комплектация светильника:

3.1 Светильник в сборе;

3.2 Инструкция по эксплуатации;

3.3 Крепежный комплект для накладного монтажа;

3.4 Крепежный комплект для подвесного монтажа: стальной трос длина 1м – 2 шт., потолочный кронштейн – 2шт., набор саморезов

и дюбелей;

3.5 Планка для соединения светильников в световую линию;

3.6 Упаковка.

4. Включение светильника

4.1 Извлечь светильник из упаковки и провести его внешний осмотр, проверить комплектность поставки.

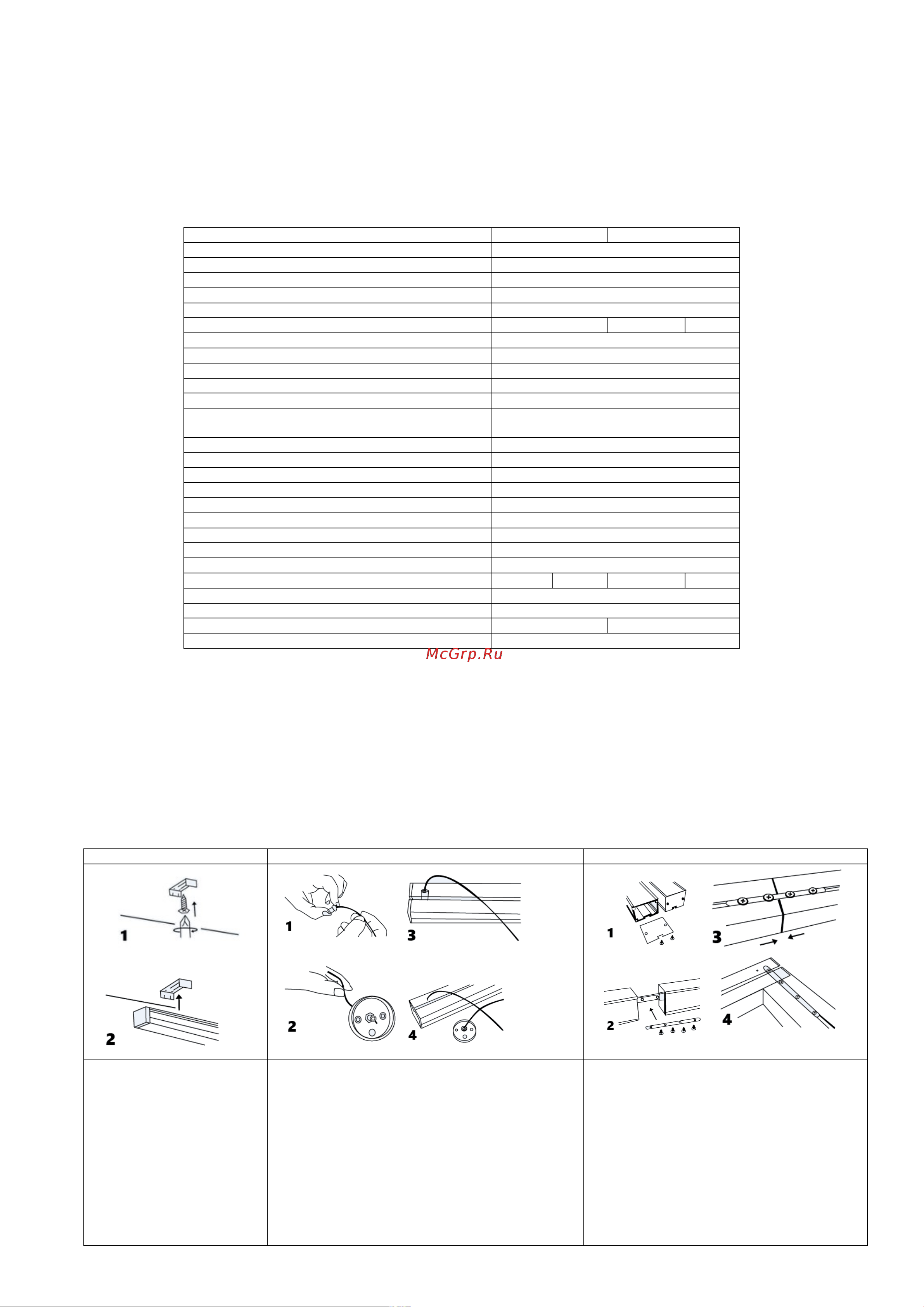

4.2 Смонтировать светильник, в зависимости от способа монтажа, согласно таблице:

Накладной способ монтажа Подвесной способ монтажа Монтаж светильников в «световую линию»

1.YУстановите крепежные

скобы на монтажную

поверхность и закрепите их

саморезами.YДля

определенияYрасстояния

междуYотверстиями

используйте светильник.

2.YУстановите светильник в

крепежи.

1.YРассчитайте необходимую длину подвеса.

Проденьте трос на отмеренную длину через

цанговый фиксатор.

2. Закрепите цанговый фиксатор в кронштейне

подвесной системы при помощи гайки.

3. Вкрутите Т-образный винт в оконцовку троса, и

установите винт в центральный паз профиля

светильника. Установите крепление троса не

менее чем в 280мм от края светильника.

4. Проделайте отверстия в монтажной

поверхности. Для разметки потолка используйте

кронштейн светильника. Вставьте в отверстия

пластиковые дюбели и закрепите потолочные

1.YСнимите торцевую крышку светильника.

2. Вставьте соединительную планку в паз на

тыльной стороне светильника.

3. Состыкуйте светильники друг с другом как

показано на схеме выше: для прямого или

углового соединения.

4. Зафиксируйте соединительную планку при

помощи винтов (в комплекте поставки).
