3. ПОДГОТОВКА, ПОДКЛЮЧЕНИЕ И МОНТАЖ ИЗДЕЛИЯ
3.1. Требования безопасности.
Внимание! Монтаж или демонтаж светодиодного светильника необходимо производить строго при отключенном
напряжении сети. Запрещается эксплуатация изделия с поврежденной изоляцией проводов и токоведущих частей.
Запрещается самостоятельно разбирать и ремонтировать изделие.
3.2. Подготовка изделия к работе.
Распакуйте светильник и убедитесь в отсутствии повреждений корпуса, рассеивателя и проводов.
3.3. Подключение.
Внимание! Все провода во время подключения светодиодного светильника должны быть обесточены. Сечение жил используемых
проводов должно быть не менее 0,75мм
2
.
3.3.1. Для подключения светильника необходимо подвести к месту его монтажа 3-х жильный провод.
3.3.2. Этот провод необходимо подключить к проводу источника питания с помощью внешнего клеммника (в комплект не входит)
в соответствии со схемой, изображенной на рис.1; модель SPO-6-36 не имеет вывода проводов, подключение происходит через
клеммную колодку в соответствии со схемой на рис. 2.
3.3.3. После проверки правильности подключения можно включать сетевое напряжение.
4. МЕРЫ ПРЕДОСТОРОЖНОСТИ
4.1. Во избежание несчастных случаев никогда не подвергайте изделие воздействию огня и не опускайте его в воду.
4.2. Изделие предназначено для использования только внутри помещений.
4.3. Во избежание несчастных случаев запрещается самостоятельно производить ремонт электротехнической продукции.
4.4. Запрещается эксплуатировать изделие при наличии механических и прочих повреждений любого из его компонентов.
4.5. Помните, что переменное напряжение 220В опасно для жизни!
5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Транспортировка и хранение изделия должны производиться в упаковке с соблюдением мер предосторожности от механических
повреждений и воздействия атмосферных осадков.
6. УТИЛИЗАЦИЯ
Изделие необходимо утилизировать согласно требованиям законодательства территории реализации.
7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Внимание! Все работы связанные с устранением возможных неисправностей изделия должны осуществляться при
отключенном питании сети!
Перечень возможных неисправностей и способы их устранения приведены в таблице 3.
Таблица 3.
Если эти способы Вам не помогли, для устранения неисправности обратитесь за помощью
к квалифицированным специалистам.
3. ШАМЧЫРАКТЫ ДАЯРДОО, ТУТАШТЫРУУ ЖАНА ОРНОТУУ
3.1. Коопсуздук талаптары.
Көңүл бургула! Жарыкдиоддуу шамчыракты орнотуу же кайра орнотууда чыңалып турган токту өчүрүү керек. Чырактын проводуну сырткы коргоочу
катмары же ток берүүчү бөлүкчөлөрү бузук болсо колдонууга тыюу салынат. Өз алдынча чечүү же оңдоого тыюу салынат.
3.2. Шамчыракты ишке киргизүүгө даярдоо.
Чыракты оромолдон чыгарып, корпусунун, жарык чачыраткычтын, проводунун бузук же сынык эместигин текшериңиз.
3.3. Туташтыруу.
Көңүл бургула! Жарыкдиоддуу шамчыракты туташтырууда бардык проводдорду токтон сууруп таштоо керек. Проводдогу ажырым зымдар 0,75мм
2
кем болбоосу зарыл.
3.3.1. Туташтыруу үчүн орноштура турган жерине эки ажырым зымды адып келүү керек.
3.3.2. 1-сүрөттө көрсөтүлгө схемага ылайык бул провод азыктандыруу проводуна сырткы клеммниктин жардамы менен туташтырылат (клеммник топтомго
кирбейт);
Наименование изделия: Бытовой светильник
Модель изделия
Модель: SPO-6
Артикулы: SPO-6-36-4K-P, SPO-6-36-4K-M, SPO-6-36-6K-P, SPO-6-36-6K-M, SPO-6-48-4K-P,
SPO-6-48-4K-M, SPO-6-48-6K-P, SPO-6-48-6K-M
Тип изделия Светодиодный светильник
Товарный знак ЭРА
Страна изготовитель Китай
Наименование
изготовителя
АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД
(ATL Business (ShenZhen) CO., LTD.)
Адрес изготовителя
КНР, 518054, Шэньчжэнь, Наньшань Дистрикт, Чуанъе стрит, Нос Баоличэн Билдинг, рум 901
(PRC, 518054, Shenzhen, Nanshan District, Chuangye street, North Baolicheng Building, room 901)
Информация для связи
с изготовителем
atl_company@163.com
Импортер
Информация об импортере указана на этикетке, расположенной
на индивидуальной упаковке.
Служба по работе
с потребителями
121467, Россия, г.Москва, а/я 43
Соответствие нормативным
документам
Изделие соответствует требованиям
ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011
“Электромагнитная совместимость технических средств”
Дата изготовления Указана на упаковке или корпусе светильника
ВАЖНО! Производитель оставляет за собой право вносить изменения в конструкцию и спецификации выпускаемых изделий
в любое время без предварительного уведомления и без каких-либо обязательств внести такие же изменения в ранее или
позднее произведенные изделия.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ)
СВЕТОДИОДНЫЙ СВЕТИЛЬНИК
RUS
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2. КОМПЛЕКТНОСТЬ
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра
SPO-6-36-4K-P
SPO-6-36-4K-M
SPO-201-4K-P
SPO-201-4K-M
SPO-6-36-6K-P
SPO-6-36-6K-M
SPO-201-6K-P
SPO-201-6K-M
SPO-6-48-4K-P
SPO-6-48-4K-M
SPO-6-48-6K-P
SPO-6-48-6K-M
Напряжение питания (переменного тока), В 165-265
Номинальное напряжение питания (переменного тока), В 220
Частота сети, Гц 50/60
Потребляемая мощность, Вт 36 48
Световой поток, Лм 3060 4200
Индекс цветопередачи, Ra >80
Цветовая температура, К 4000 6500 4000 6500
Коэффициент пульсации (IRF), % <5%
Коэффициент мощности (PF), cos ϕ >0.95
Класс защиты от поражения электрическим током I
Степень защиты от воздействий окружающей среды IP40
Климатическое исполнение и категории размещения УХЛ4
Срок службы, ч 50 000
Габариты, ДхШхВ, мм 595x595x19
Масса, г 1400
Параметрлеринин аталышы
SPO-6-36-4K-P
SPO-6-36-4K-M
SPO-201-4K-P
SPO-201-4K-M
SPO-6-36-6K-P
SPO-6-36-6K-M
SPO-201-6K-P
SPO-201-6K-M
SPO-6-48-4K-P
SPO-6-48-4K-M
SPO-6-48-6K-P
SPO-6-48-6K-M
Азыктануунун чыңалуусу (өзгөрмө ток), В 165-265
Азыктануунун номиналдуу чыңалуусу (өзгөрмө ток), 220
Ток тармагынын жыштыгы, Гц 50/60
Колдонулуучу кубаттуулук, Вт 36 48
Жарыктык агым, Лм 3060 4200
Түс берүү индекси (Ra), кем эмес >80
Түс температурасы, К 4000 6500 4000 6500
Согуучулук коэффициенти (IRF): <5%
Кубаттуулук коэффициенти (PF): >0.95
Айлана-чөйрөнүн таасир берүүсүнөн коргоо деңгээли IP40
Кызмат өтөө мөөнөтү, саат 50 000
Көлөмү, УЗУНУ*ТУУРАСЫ*БИЙИКТИГИ, мм 595x595x19
Массасы (шамчырак жана азыктандыруу булагы), г 1400
Светодиодный светильник, шт. 1
Руководство по эксплуатации (Паспорт), экз. 1
Светильник не работает
- проверьте наличие сетевого напряжения питания 220В
- убедитесь в целостности всех проводов и их изоляции
- убедитесь в целостности всех соединений
Место продажи Дата продажи Штамп магазина и подпись продавца
КОЛДОНМО (ПАСПОРТ)
Жарыкдиоддуу шамчырак
KG
2. ТОПТОМДУУЛУГУ
Жарыкдиоддуу шамчырактын, даана. 1
Колдонмо китеп (Паспорт), экз. 1
8. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
9.1. Гарантийный срок эксплуатации изделия составляет 3 года со дня продажи, при соблюдении потребителем условий монтажа,
эксплуатации, транспортировки и хранения, изложенных в данном руководстве.
9.2. Устройство не подлежит гарантийному обслуживанию в случае:
• предъявления товара с незаполненным (неправильно заполненным) гарантийным талоном;
• наличия механических повреждений или следов вскрытия корпуса;
• нарушения условий эксплуатации, изложенных в данном руководстве.
Замена вышедшей из строя электротехнической продукции осуществляется в точке продажи при наличии корректно
заполненного гарантийного талона:
Рис.1. 220В шамчыракты токко туташтыруу схемасы
3.3.3. токко туура туташканын текшерген соң токту жандырса болот.
4. КООПСУЗДУК ЧАРАЛАРЫ
4.1. Кырсыкты алдын алуу үчүн шамчыракты отко жакындатпаңыз жана сууга тийгизбеңиз.
4.2. Шамчыракты бөлмөнүн ичинде гана колдогонго болот.
4.3. Кырсыкты алдын алуу үчүн электротехникалык буюмду өз алдынча оңдоого болбойт.
4.4. Шамчырактын же анын бөлүкчөлөрү бузук же сынык болсо колдонууга тыюу салынат.
4.5. 220В өзгөрмө ток өмүргө кооптуу!
5. ТАШУУ ЖАНА САКТОО
Шамчыракты оромолунда ташуу жана сактоодо механикалык сынуу, бузуулардан жана нымдан сактоону эске алуу зарыл.
6. КЕРЕКТЕН ЧЫГАРУУ
Шамчыракты ал сатылып жаткан өлкөнүн мыйзамына ылйык керектен чыгаруу зарыл.
7. МҮМКҮН БОЛГОН БУЗУЛУУЛАР ЖАНА АЛАРДЫ ОҢДОО
Көңүл бургула! Шамчырактын ар кандай бузулууларын оңдоо иштеринде токту өчүрүү керек!
3-таблицада мүмкүн болгон бузулуулар жана аларды оңдоо иштери берилген.
3-таблица.
Шамчырак иштебесе
- 220В токтун бар экенин текшериңиз
- бардык проводдордун оң жана ачык эместигин текшериңиз
- бардык туташтыргычтардын бузук эместигин текшериңиз
Эгер бул чаралар сизге жардам бербесе атайын адистерге кайрылыңыз.
Буюмдун аталышы Тиричиликте колдонулуучу шамчырак
Буюмдун модели
Модель: SPO-6
Артикулу: SPO-6-36-4K-P, SPO-6-36-4K-M, SPO-6-36-6K-P, SPO-6-36-6K-M, SPO-6-48-4K-P,
SPO-6-48-4K-M, SPO-6-48-6K-P, SPO-6-48-6K-M
Буюмдун тиби Жарыкдиоддуу шамчырак
Соода белги ЭРА
Жасаган олко Кытай
Жасаган ишкананын аты
АТЛ Бизнес (ШэньчЖэнь) КО., ЛТД
(ATL Business (ShenZhen) CO., LTD.)
Жасаган ишкананын дареги
КЭР, 518054, Шэньчжэнь, Наньшань району, Чуанъе кочосу, Нос Баоличэн имараты, 901-батир
(PRC, 518054, Shenzhen, Nanshan District, Chuangye street, North Baolicheng Building, room 901)
Жасаган ишкана менен байланышуу
учун маалымат
atl_company@163.com
Импорттточу уюм Импортточу уюм жонундогу маалымат ндивидуалдык кутудагы этикеткада корсотулгон.
Керектоочулор менен иштоо боюнча
кызматтын дареги
121467, Россия, Москва ш., а/я 43
Нормативдик документтерге туура
келиши
Буюм «Томонку чыналуудагы тузулуштордун коопсуздугу боюнча» ТР ТС 002011, “Техникалык
каражаттардын электромагниттик бир-бирине дал келуусу жонундогу» ТР ТС 020/2011 талаптарына
жооп берет
Жасалуу мооноту буюмдунсыртынажазылган
8. ШАМЧЫРАК ТУУРАЛУУ МААЛЫМАТ
9. КЕПИЛДИК
9.1. Шамчыракка сатыктан кийин 3 жыл мөөнөттүк колдонуу кепилдик берилет. Кардарга колдонмо китепке ылайык орнотуу, колдонуу, ташуу жана сактоо
чараларын туура жүргүзгөндө кепилдик берилет.
Земля

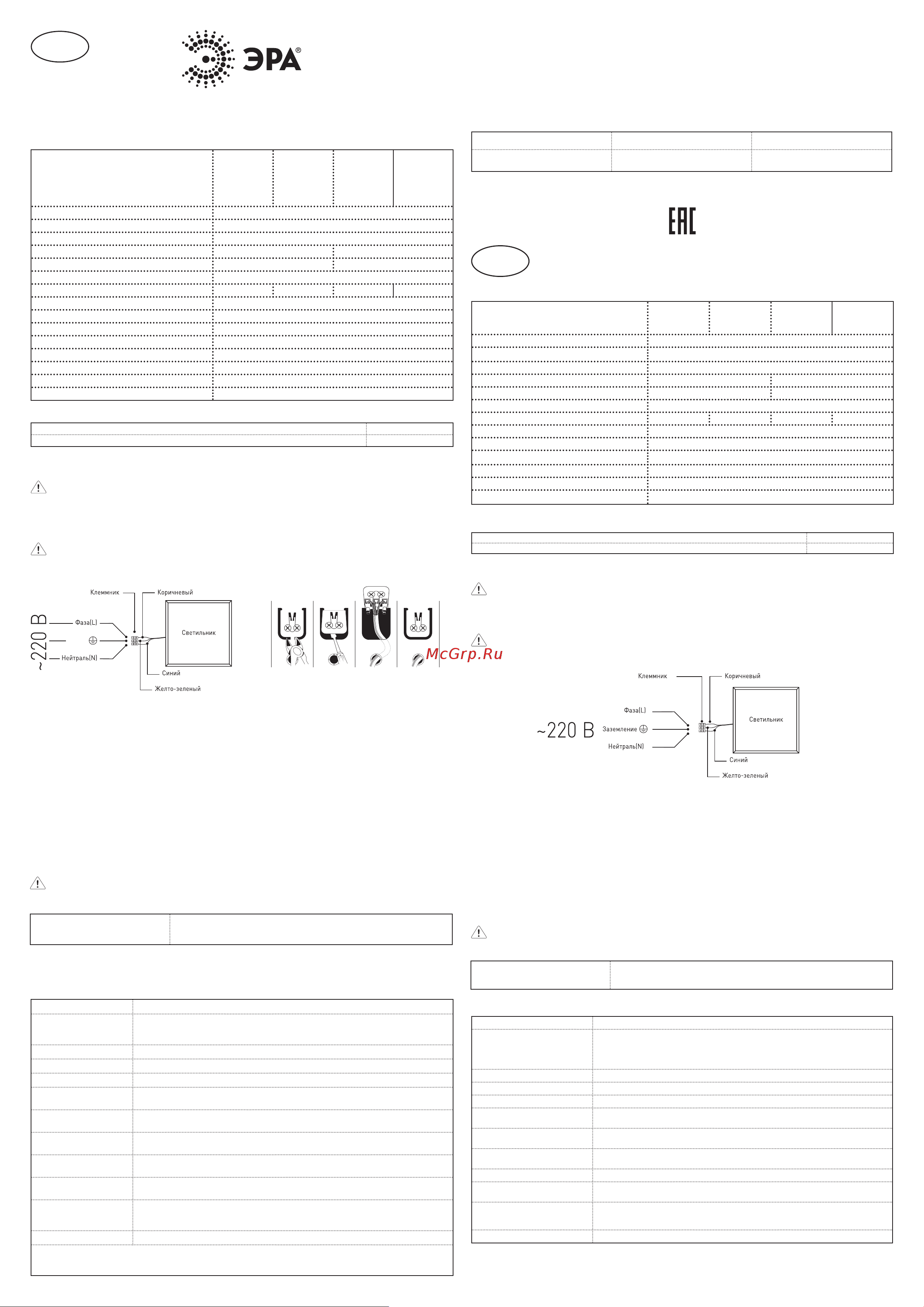

Рис.1.
Схема подключения светильника SPO-6-48 к сети 220В.
Рис.2.
Схема подключения светильника SPO-6-36 к сети 220В.
1. Перекусите перемычку
на основании светильника.
2. Отогните часть
основания с помощью
отвертки
3. Закрепите жилы
кабеля в соответсвующих
клеммах
4. Возвратите отогнутую
часть на исходное место
