4. Указания по монтажу и эксплуатации

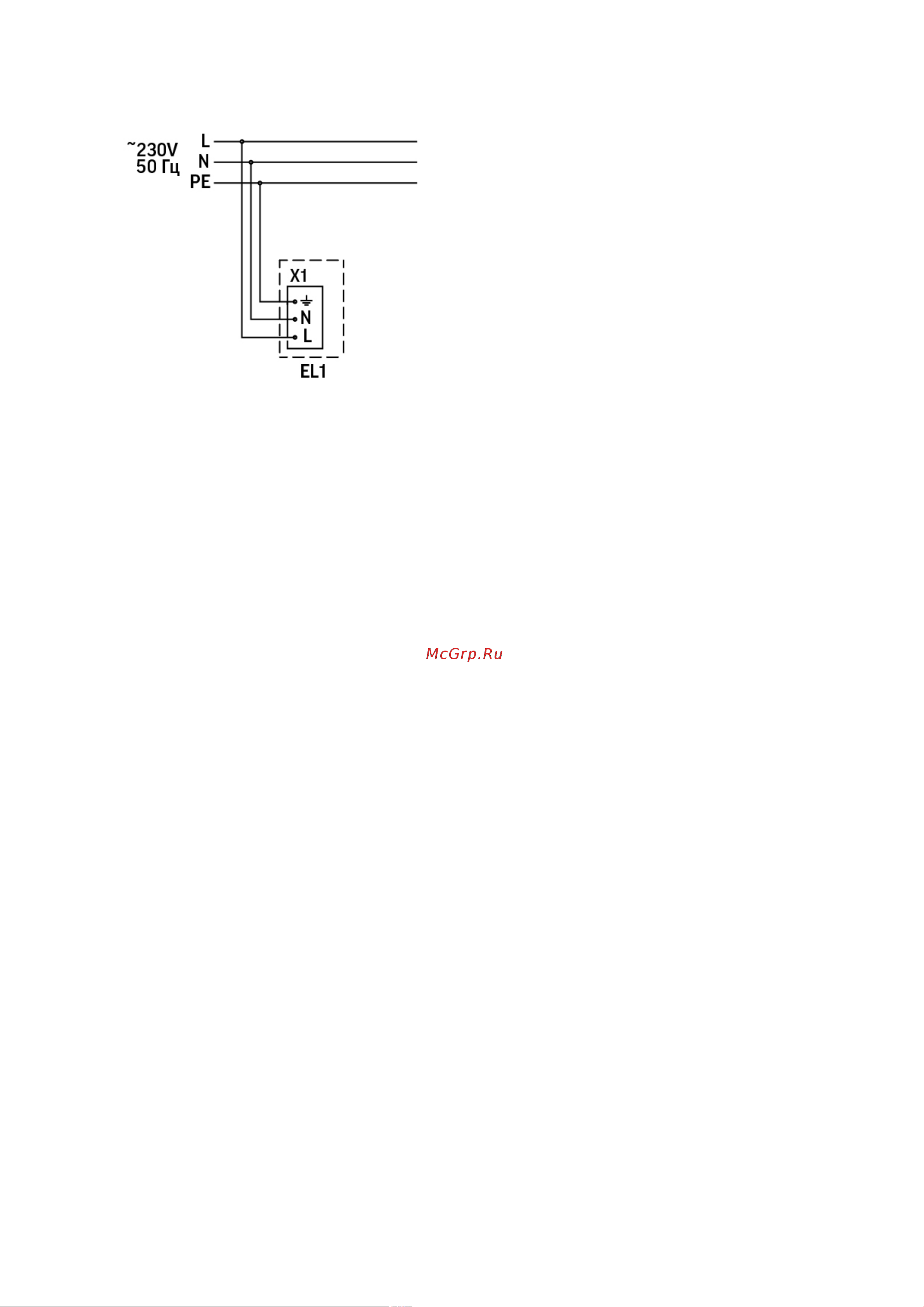

Рис.1

Монтаж светодиодного светильника серии-Е ВАРТОН® производится в подвесные потолочные системы или на любую

ровную поверхность.

Общие правила монтажа:

Распакуйте светильник и убедитесь в отсутствии механических повреждений;

Перед электрическим подключением светильника убедитесь в отсутствии напряжения.

Электрическое подключение светильника осуществляется через клеммную колодку, установленную на внутренней

поверхности корпуса светильника. Подключите сетевой провод к контактам клеммной колодки светильника строго в

соответствии с маркировкой и схемой подключения(Рисунок 1). Сечение проводников кабеля должно быть не более 2,5

мм². ВАЖНО! Не забудьте заземлить светильник!

Порядок монтажа для встраиваемого исполнения:

Выполните электрическое подключение согласно общим правилам монтажа, для этого заведите провод в корпус

светильника через резиновую втулку.

Установите рассеиватель в корпус светильника и прикрепите его при помощи металлической планки используя

фиксаторы для её крепления (идут в комплекте). Заведите корпус светильника в межпотолочное пространство и

установите на направляющие рейки подвесной потолочной системы. Для дополнительного крепления при помощи

подвесов, используйте отверстия на дне корпуса, предварительно необходимо выломать формованные элементы.

Порядок монтажа накладного исполнения:

Просверлите 4 установочных отверстия на монтажной поверхности (диаметр отверстий в корпусе светильниках 5,5 мм).

Выломайте формованные элементы подручным инструментом на дне корпуса для доступа к крепёжным отверстиям

накладного монтажа. Выполните электрическое подключение согласно общим правилам монтажа для этого заведите

провод в корпус светильника через резиновую втулку. Прикрепите светильник к монтажной поверхности при помощи

комплекта крепежа, не входит в состав светильника. Установите рассеиватель в корпус светильника и прикрепите его при

помощи металлической планки используя фиксаторы для её крепления (идут в комплекте).

Включите питание и убедитесь в том, что светильник нормально функционирует.

5. Условия хранения и транспортирования

Условия транспортирования: любым видом транспорта при условии защиты упаковки от механических воздействий и

атмосферных осадков. Хранить в упаковке в закрытых сухих помещениях. При хранении светильников с аварийным

питанием рекомендуется заряжать аккумуляторную батарею не реже одного раза в 6 месяцев.

6. Ресурс, срок службы, гарантии изготовителя

Ресурс работы светодиодного модуля: 100 000 ч.

Срок службы: 96 мес.

Гарантийный срок: 60 месяцев с даты продажи или поставки, но не более 64 месяцев с даты выпуска. Производитель

гарантирует, что в течение гарантийного срока световой поток сохранится на уровне не ниже 70% от номинального

значения, а цветовая температура не выйдет из диапазона допустимых отклонений, приведенных в ГОСТ 34819-2021.

7. Требования безопасности

Запрещаются любые работы со светильником при подключённом напряжении; эксплуатация светильника I класса

защиты без подключения к защитному заземлению; эксплуатация светильника с механическими повреждениями.

Работы по монтажу производить специалисту не ниже II квалификационной группы по электробезопасности.
