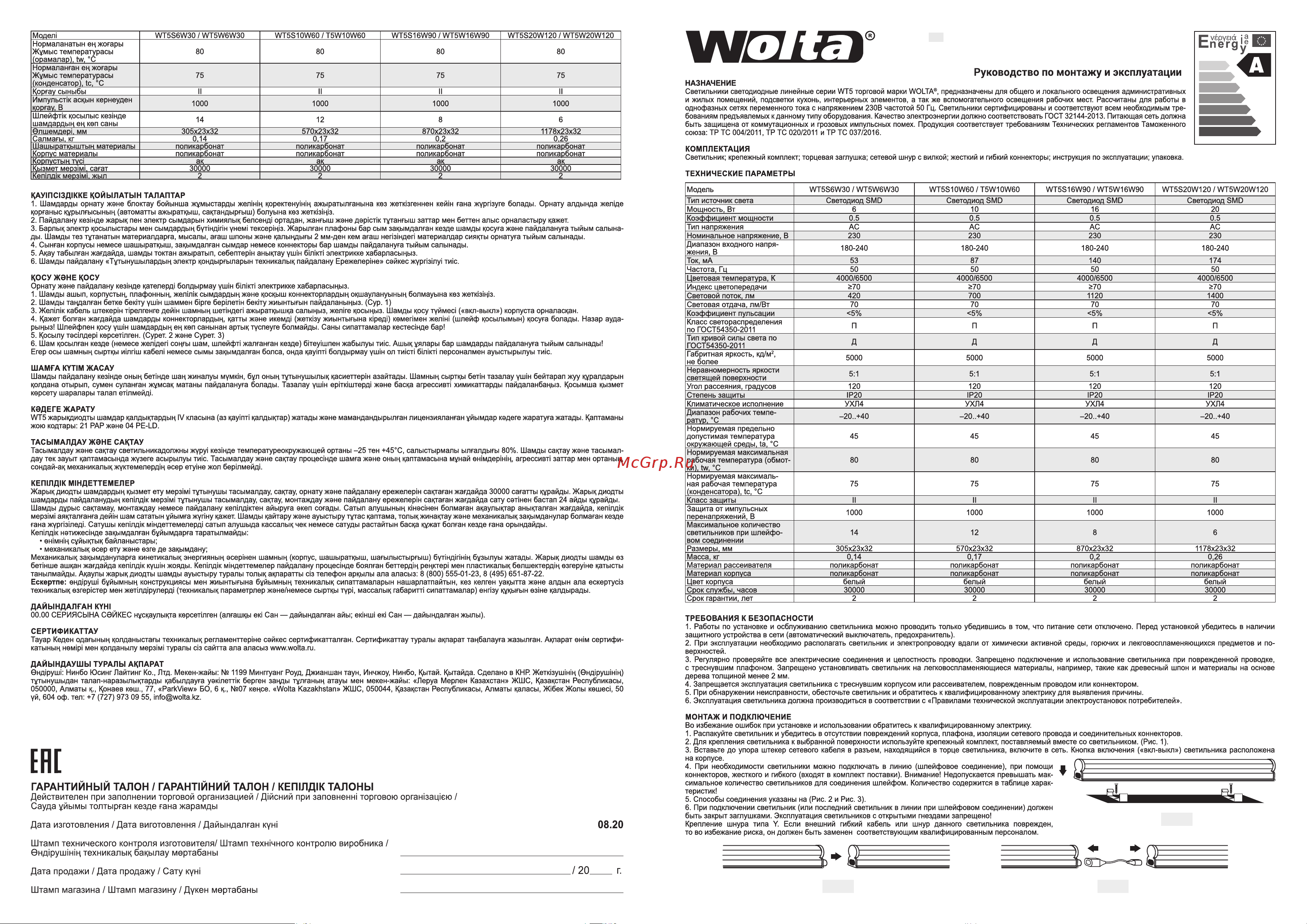

Wolta 20 Вт, 4000К Дневной свет, IP20, 1400 Лм , линейный (полная сборка), 1174х37х22 мм WT5S20W120 Паспорт к светильнику онлайн

НАЗНАЧЕНИЕ

Светильники светодиодные линейные серии WT5 торговой марки

WOLTA

, предназначены для общего и локального освещения административных

и жилых помещений, подсветки кухонь, интерьерных элементов, а так же вспомогательного освещения рабочих мест. Рассчитаны для работы в

однофазных сетях переменного тока с напряжением 230В частотой 50 Гц. Светильники сертифицированы и соответствуют всем необходимым тре-

бованиям предъявлемых к данному типу оборудования. Качество электроэнергии должно соответствовать ГОСТ 32144-2013. Питающая сеть должна

быть защищена от коммутационных и грозовых импульсных помех. Продукция соответствует требованиям Технических регламентов Таможенного

союза: ТР ТС 004/2011, ТР ТС 020/2011 и ТР ТС 037/2016.

КОМПЛЕКТАЦИЯ

Светильник; крепежный комплект; торцевая заглушка; сетевой шнур с вилкой; жесткий и гибкий коннекторы; инструкция по эксплуатации; упаковка.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Модель WT5S6W30 / WT5W6W30 WT5S10W60 / T5W10W60 WT5S16W90 / WT5W16W90 WT5S20W120 / WT5W20W120

Тип источник света Светодиод SMD Светодиод SMD Светодиод SMD Светодиод SMD

Мощность, Вт 6 10 16 20

Коэффициент мощности 0.5 0.5 0.5 0.5

Тип напряжения AC AC AC AC

Номинальное напряжение, В 230 230 230 230

Диапазон входного напря-

жения, В

180-240 180-240 180-240 180-240

Ток, мА 53 87 140 174

Частота, Гц 50 50 50 50

Цветовая температура, К 4000/6500 4000/6500 4000/6500 4000/6500

Индекс цветопередачи ≥70 ≥70 ≥70 ≥70

Световой поток, лм 420 700 1120 1400

Световая отдача, лм/Вт 70 70 70 70

Коэффициент пульсации <5% <5% <5% <5%

Класс светораспределения

по ГОСТ54350-2011

П П П П

Тип кривой силы света по

ГОСТ54350-2011

Д Д Д Д

Габритная яркость, кд/м

не более

5000 5000 5000 5000

Неравномерность яркости

светящей поверхности

5:1 5:1 5:1 5:1

Угол рассеяния, градусов 120 120 120 120

Степень защиты IP20 IP20 IP20 IP20

Климатическое исполнение УХЛ4 УХЛ4 УХЛ4 УХЛ4

Диапазон рабочих темпе-

ратур, °C

–20..+40 –20..+40 –20..+40 –20..+40

Нормируемая предельно

допустимая температура

окружающей среды, ta, °C

45 45 45 45

Нормируемая максимальная

рабочая температура (обмот-

ки), tw, °C

80 80 80 80

Нормируемая максималь-

ная рабочая температура

(конденсатора), tc, °C

75 75 75 75

Класс защиты II II II II

Защита от импульсных

перенапряжений, В

1000 1000 1000 1000

Максимальное количество

светильников при шлейфо-

вом соединении

14 12 8 6

Размеры, мм 305х23х32 570х23х32 870х23х32 1178х23х32

Масса, кг 0,14 0,17 0,2 0,26

Материал рассеивателя поликарбонат поликарбонат поликарбонат поликарбонат

Материал корпуса поликарбонат поликарбонат поликарбонат поликарбонат

Цвет корпуса белый белый белый белый

Срок службы, часов 30000 30000 30000 30000

Срок гарантии, лет 2 2 2 2

ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

1. Работы по установке и осблуживанию светильника можно проводить только убедившись в том, что питание сети отключено. Перед установкой убедитесь в наличии

защитного устройства в сети (автоматический выключатель, предохранитель).

2. При эксплуатации необходимо располагать светильник и электропроводку вдали от химически активной среды, горючих и лекговоспламеняющихся предметов и по-

верхностей.

3. Регулярно проверяйте все электрические соединения и целостность проводки. Запрещено подключение и использование светильника при поврежденной проводке,

с треснувшим плафоном. Запрещено установливать светильник на легковоспламеняющиеся материалы, например, такие как древесный шпон и материалы на основе

дерева толщиной менее 2 мм.

4. Запрещается эксплуатация светильника с треснувшим корпусом или рассеивателем, поврежденным проводом или коннектором.

5. При обнаружении неисправности, обесточьте светильник и обратитесь к квалифицированному электрику для выявления причины.

6. Эксплуатация светильника должна производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей».

МОНТАЖ И ПОДКЛЮЧЕНИЕ

Во избежание ошибок при установке и использовании обратитесь к квалифицированному электрику.

1. Распакуйте светильник и убедитесь в отсутствии повреждений корпуса, плафона, изоляции сетевого провода и соединительных коннекторов.

2. Для крепления светильника к выбранной поверхности используйте крепежный комплект, поставляемый вместе со светильником. (Рис. 1).

3. Вставьте до упора штекер сетевого кабеля в разъем, находящийся в торце светильника, включите в сеть. Кнопка включения («вкл-выкл») светильника расположена

на корпусе.

4. При необходимости светильники можно подключать в линию (шлейфовое соединение), при помощи

коннекторов, жесткого и гибкого (входят в комплект поставки). Внимание! Недопускается превышать мак-

симальное количество светильников для соединения шлейфом. Количество содержится в таблице харак-

теристик!

5. Способы соединения указаны на (Рис. 2 и Рис. 3).

6. При подключении светильник (или последний светильник в линии при шлейфовом соединении) должен

быть закрыт заглушками. Эксплуатация светильников с открытыми гнездами запрещено!

Крепление шнура типа Y. Если внешний гибкий кабель или шнур данного светильника поврежден,

то во избежание риска, он должен быть заменен соответствующим квалифицированным персоналом.

СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ

ЛИНЕЙНЫЕ СЕРИИ WT5

Рис. 1

Рис. 2 Рис. 3

Моделі WT5S6W30 / WT5W6W30 WT5S10W60 / T5W10W60 WT5S16W90 / WT5W16W90 WT5S20W120 / WT5W20W120

Нормаланатын ең жоғары

Жұмыс температурасы

(орамалар), tw, °C

80 80 80 80

Нормаланған ең жоғары

Жұмыс температурасы

(конденсатор), tc, °C

75 75 75 75

Қорғау сыныбы II II II II

Импульстік асқын кернеуден

қорғау, В

1000 1000 1000 1000

Шлейфтік қосылыс кезінде

шамдардың ең көп саны

14 12 8 6

Өлшемдері, мм 305х23х32 570х23х32 870х23х32 1178х23х32

Салмағы, кг 0,14 0,17 0,2 0,26

Шашыратқыштың материалы поликарбонат поликарбонат поликарбонат поликарбонат

Корпус материалы поликарбонат поликарбонат поликарбонат поликарбонат

Корпустың түсі ақ ақ ақ ақ

Қызмет мерзімі, сағат 30000 30000 30000 30000

Кепілдік мерзімі, жыл 2 2 2 2

ҚАУІПСІЗДІККЕ ҚОЙЫЛАТЫН ТАЛАПТАР

1. Шамдарды орнату және блоктау бойынша жұмыстарды желінің қоректенуінің ажыратылғанына көз жеткізгеннен кейін ғана жүргізуге болады. Орнату алдында желіде

қорғаныс құрылғысының (автоматты ажыратқыш, сақтандырғыш) болуына көз жеткізіңіз.

2. Пайдалану кезінде жарық пен электр сымдарын химиялық белсенді ортадан, жанғыш және дәрістік тұтанғыш заттар мен беттен алыс орналастыру қажет.

3. Барлық электр қосылыстары мен сымдардың бүтіндігін үнемі тексеріңіз. Жарылған плафоны бар сым зақымдалған кезде шамды қосуға және пайдалануға тыйым салына-

ды. Шамды тез тұтанатын материалдарға, мысалы, ағаш шпоны және қалыңдығы 2 мм-ден кем ағаш негізіндегі материалдар сияқты орнатуға тыйым салынады.

4. Сынған корпусы немесе шашыратқыш, зақымдалған сымдар немесе коннекторы бар шамды пайдалануға тыйым салынады.

5. Ақау табылған жағдайда, шамды токтан ажыратып, себептерін анықтау үшін білікті электрикке хабарласыңыз.

6. Шамды пайдалану «Тұтынушылардың электр қондырғыларын техникалық пайдалану Ережелеріне» сәйкес жүргізілуі тиіс.

ҚОСУ ЖӘНЕ ҚОСУ

Орнату және пайдалану кезінде қателерді болдырмау үшін білікті электрикке хабарласыңыз.

1. Шамды ашып, корпустың, плафонның, желілік сымдардың және қосқыш коннекторлардың оқшаулануының болмауына көз жеткізіңіз.

2. Шамды таңдалған бетке бекіту үшін шаммен бірге берілетін бекіту жиынтығын пайдаланыңыз. (Сур. 1)

3. Желілік кабель штекерін тірелгенге дейін шамның шетіндегі ажыратқышқа салыңыз, желіге қосыңыз. Шамды қосу түймесі («вкл-выкл») корпуста орналасқан.

4. Қажет болған жағдайда шамдарды коннекторлардың, қатты және икемді (жеткізу жиынтығына кіреді) көмегімен желіні (шлейф қосылымын) қосуға болады. Назар ауда-

рыңыз! Шлейфпен қосу үшін шамдардың ең көп санынан артық түспеуге болмайды. Саны сипаттамалар кестесінде бар!

5. Қосылу тәсілдері көрсетілген. (Сурет. 2 және Сурет. 3)

6. Шам қосылған кезде (немесе желідегі соңғы шам, шлейфті жалғанған кезде) бітеуішпен жабылуы тиіс. Ашық ұялары бар шамдарды пайдалануға тыйым салынады!

Егер осы шамның сыртқы иілгіш кабелі немесе сымы зақымдалған болса, онда қауіпті болдырмау үшін ол тиісті білікті персоналмен ауыстырылуы тиіс.

ШАМҒА КҮТІМ ЖАСАУ

Шамды пайдалану кезінде оның бетінде шаң жиналуы мүмкін, бұл оның тұтынушылық қасиеттерін азайтады. Шамның сыртқы бетін тазалау үшін бейтарап жуу құралдарын

қолдана отырып, сумен суланған жұмсақ матаны пайдалануға болады. Тазалау үшін еріткіштерді және басқа агрессивті химикаттарды пайдаланбаңыз. Қосымша қызмет

көрсету шаралары талап етілмейді.

КӘДЕГЕ ЖАРАТУ

WT5 жарықдиодты шамдар қалдықтардың IV класына (аз қауіпті қалдықтар) жатады және мамандандырылған лицензияланған ұйымдар кәдеге жаратуға жатады. Қаптаманы

жою кодтары: 21 PAP және 04 PE-LD.

ТАСЫМАЛДАУ ЖӘНЕ САҚТАУ

Тасымалдау және сақтау светильникадолжны жүруі кезінде температуреокружающей ортаны –25 тен +45°С, салыстырмалы ылғалдығы 80%. Шамды сақтау және тасымал-

дау тек зауыт қаптамасында жүзеге асырылуы тиіс. Тасымалдау және сақтау процесінде шамға және оның қаптамасына мұнай өнімдерінің, агрессивті заттар мен ортаның,

сондай-ақ механикалық жүктемелердің әсер етуіне жол берілмейді.

КЕПІЛДІК МІНДЕТТЕМЕЛЕР

Жарық диодты шамдардың қызмет ету мерзімі тұтынушы тасымалдау, сақтау, орнату және пайдалану ережелерін сақтаған жағдайда 30000 сағатты құрайды. Жарық диодты

шамдарды пайдаланудың кепілдік мерзімі тұтынушы тасымалдау, сақтау, монтаждау және пайдалану ережелерін сақтаған жағдайда сату сәтінен бастап 24 айды құрайды.

Шамды дұрыс сақтамау, монтаждау немесе пайдалану кепілдіктен айыруға әкеп соғады. Сатып алушының кінәсінен болмаған ақаулықтар анықталған жағдайда, кепілдік

мерзімі аяқталғанға дейін шам сататын ұйымға жүгіну қажет. Шамды қайтару және ауыстыру тұтас қаптама, толық жинақтау және механикалық зақымданулар болмаған кезде

ғана жүргізіледі. Сатушы кепілдік міндеттемелерді сатып алушыда кассалық чек немесе сатуды растайтын басқа құжат болған кезде ғана орындайды.

Кепілдік нәтижесінде зақымдалған бұйымдарға таратылмайды:

• өнімнің сұйықтық байланыстары;

• механикалық әсер ету және өзге де зақымдану;

Механикалық зақымдануларға кинетикалық энергияның әсерінен шамның (корпус, шашыратқыш, шағылыстырғыш) бүтіндігінің бұзылуы жатады. Жарық диодты шамды өз

бетінше ашқан жағдайда кепілдік күшін жояды. Кепілдік міндеттемелер пайдалану процесінде боялған беттердің реңктері мен пластикалық бөлшектердің өзгеруіне қатысты

танылмайды. Ақаулы жарық диодты шамды ауыстыру туралы толық ақпаратты сіз телефон арқылы ала аласыз: 8 (800) 555-01-23, 8 (495) 651-87-22.

Ескертпе: өндіруші бұйымның конструкциясы мен жиынтығына бұйымның техникалық сипаттамаларын нашарлатпайтын, кез келген уақытта және алдын ала ескертусіз

техникалық өзгерістер мен жетілдірулерді (техникалық параметрлер және/немесе сыртқы түрі, массалық габаритті сипаттамалар) енгізу құқығын өзіне қалдырады.

ДАЙЫНДАЛҒАН КҮНІ

00.00 СЕРИЯСЫНА СӘЙКЕС нұсқаулықта көрсетілген (алғашқы екі Сан — дайындалған айы; екінші екі Сан — дайындалған жылы).

СЕРТИФИКАТТАУ

Тауар Кеден одағының қолданыстағы техникалық регламенттеріне сәйкес сертификатталған. Сертификаттау туралы ақпарат таңбалауға жазылған. Ақпарат өнім сертифи-

катының нөмірі мен қолданылу мерзімі туралы сіз сайтта ала аласыз www.wolta.ru.

ДАЙЫНДАУШЫ ТУРАЛЫ АҚПАРАТ

Өндіруші: Нинбо Юсинг Лайтинг Ко., Лтд. Мекен-жайы: № 1199 Минггуанг Роуд, Джианшан таун, Инчжоу, Нинбо, Қытай. Қытайда. Сделано в КНР. Жеткізушінің (Өндірушінің)

тұтынушыдан талап-наразылықтарды қабылдауға уәкілеттік берген заңды тұлғаның атауы мен мекен-жайы: «Леруа Мерлен Казахстан» ЖШС, Қазақстан Республикасы,

050000, Алматы қ., Қонаев көш., 77, «ParkView» БО, 6 қ., №07 кеңсе. «Wolta Kazakhstan» ЖШС, 050044, Қазақстан Республикасы, Алматы қаласы, Жiбек Жолы көшесі, 50

үй, 604 оф. тел: +7 (727) 973 09 55, info@wolta.kz.
