ИНСТРУКЦИЯ ПО СБОРКЕ И ЭКСПЛУАТАЦИИ ЛЕСОВ

1. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

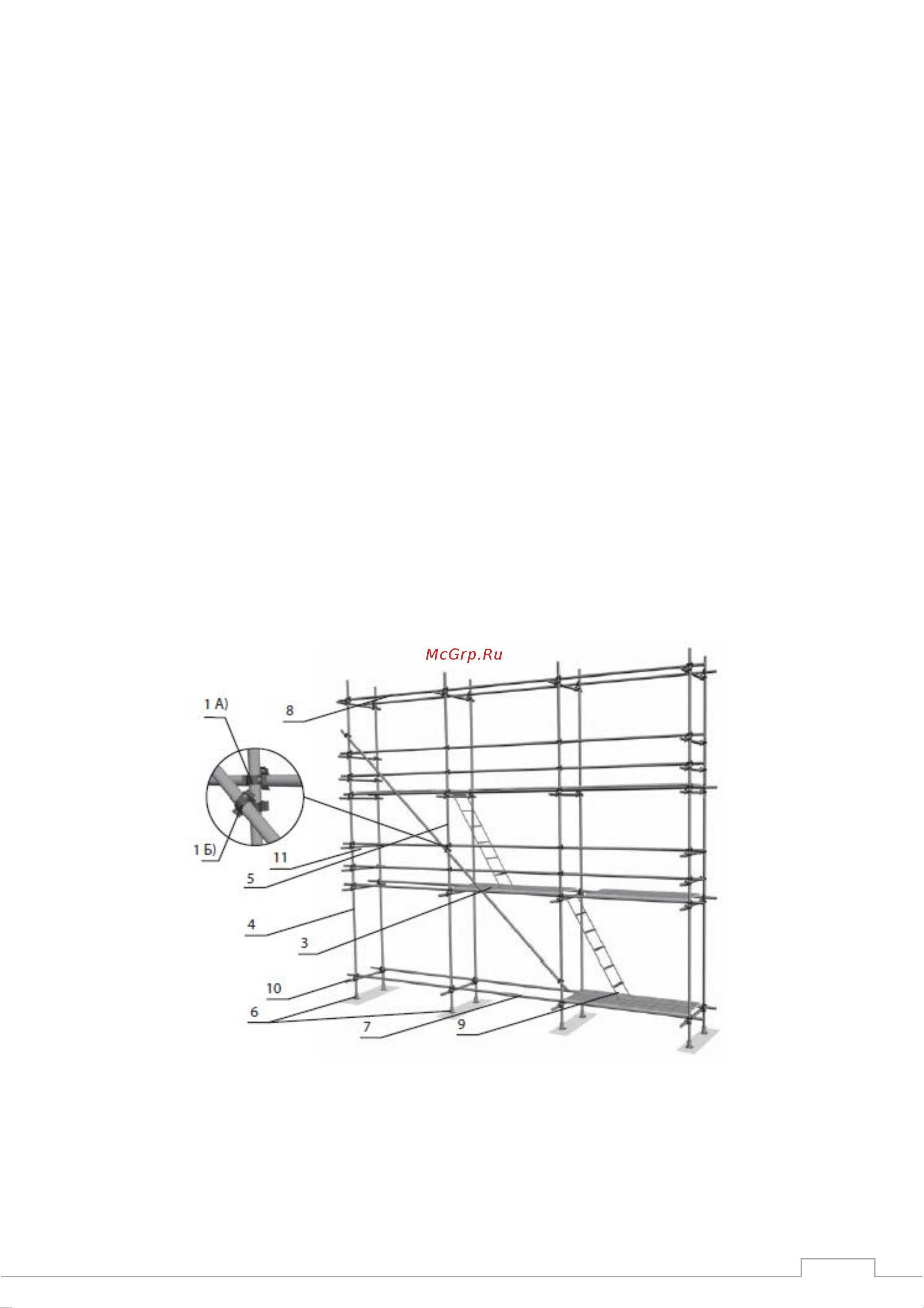

Леса — вариант сборки для отделочных работ представляют собой конструкцию,

собираемую из следующих элементов: хомутов неповоротных 1 А), хомутов поворотных 1

Б), щитов настила 3, вертикальных стоек 4, 5, опорных пят (винтовых опор) 6, связей 7,

связей 8, лестниц 9, поперечин 10, торцевых ограждений 11.

Нижний ряд стоек опирается на опорные пяты или винтовые опоры, устанавливаемые

попарно на деревянные подкладки. Стойки лесов имеют высоту 2 и 4 метра.

С целью повышения устойчивости лесов стыки стоек должны находиться в разных

уровнях, в пределах первого и самого верхнего яруса двухметровые и четырехметровые

стойки чередуются. В промежуточных ярусах леса наращиваются только

четырехметровыми стойками.

Стойки с помощью хомутов соединяются со связями и поперечинами. Поперечные

связи 3,7 м соединяются с анкерными креплениями, смонтированными в фасаде

ремонтируемого здания.

Настил на ярусах лесов собирается из деревянных щитов, изготовленных из

древесины хвойных пород. Щиты настила устанавливаются на связи.

При отделочных работах количество ярусов настилов может соответствовать

количеству ярусов конструкции при условии, что суммарная нагрузка на все ярусы не

должна превышать допустимую согласно техническим условиям.

Подъем людей на леса осуществляется по лестницам. Верхний конец лестниц на

крюках навешивается на поперечины, а нижний опирается на настил.

Жесткость лесов в плане обеспечивается установкой диагональных связей 5,3 м,

соединяемых со стойками хомутами поворотными. Связи 5,3 м устанавливаются в четырех

крайних пролетах лесов.

Вариант лесов для каменной кладки собирается из элементов лесов для отделочных

работ. Главное различие заключается в том, что настил собирается только на трех ярусах

из щитов для каменной кладки. Шаг вертикальных стоек вдоль фасада 1,5 м. Крепление

лесов для каменной кладки к стене осуществляется при помощи анкеров, закладываемыми

в стену в процессе кладки.
