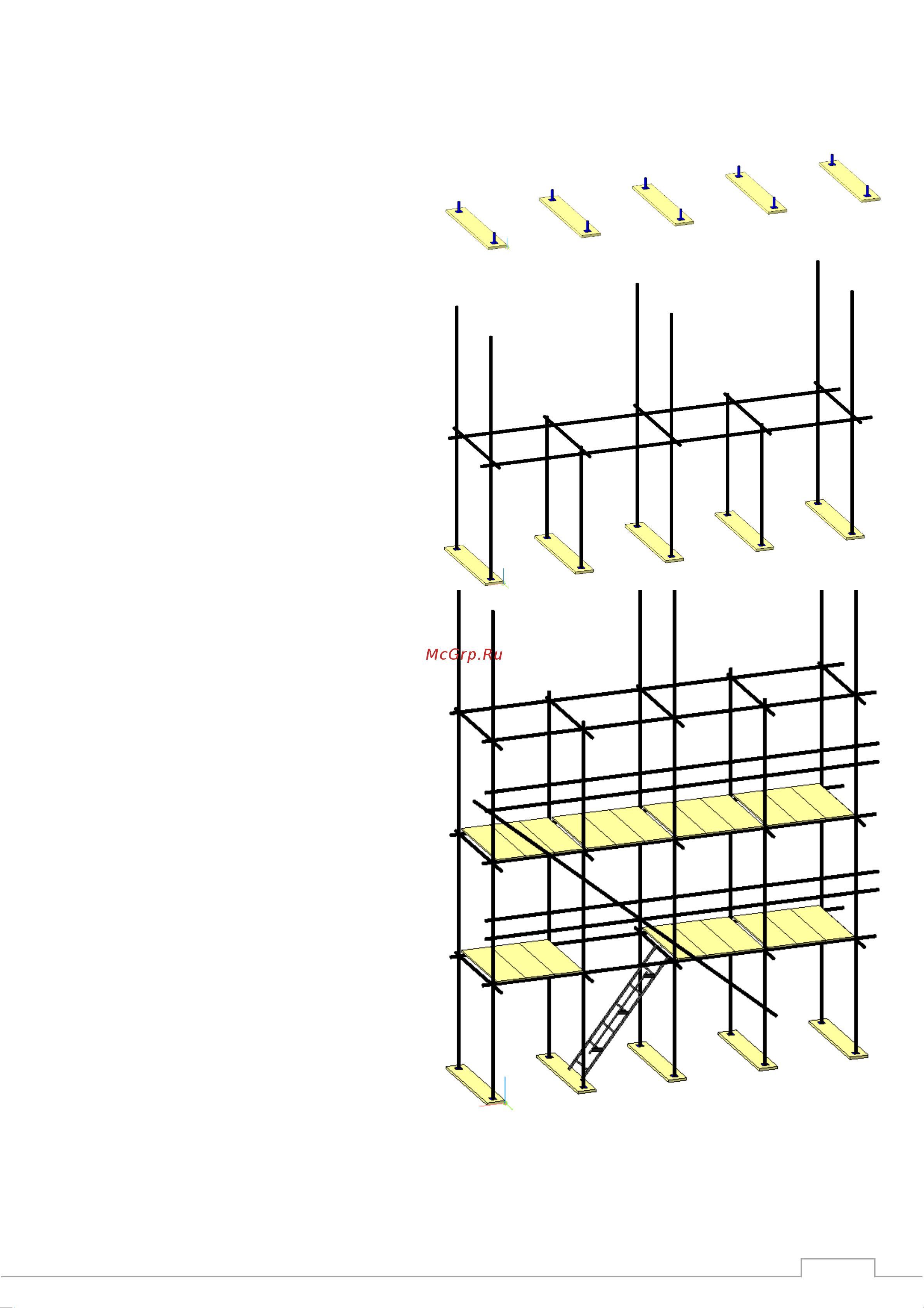

МОНТАЖ ЛЕСОВ ПРОИЗВОДИТСЯ ПОЭТАПНО В СЛЕДУЮЩЕЙ

ПОСЛЕДОВАТЕЛЬНОСТИ:

1 этап

На подготовленной утрамбованной

площадке установить деревянные

подкладки толщиной не менее 40 мм,

установить и закрепить башмаки.

2 этап

В башмаки вставить попарно

чередующиеся стойки (длинные –

короткие, длинные – короткие) и

закрепить хомутами эти стойки с

продольными, длинными связями

первого яруса и поперечинами. Угол

между продольными и поперечными

элементами должен быть строго 90

градусов.

3 этап

На высоте 2м нарастить короткие

стойки и закрепить их с поперечинами

и продольными связями второго яруса,

чередуя эти связи попарно (короткие —

длинные, короткие — длинные) и т. д.

После монтажа горизонтальных связей

закрепить вертикальные стойки к стене

с помощью кронштейнов.

4 этап

На продольные связи уложить

щиты. Установить лестницу. Установить

ограждение, используя в продольном

направлении только длинные связи, а с

торца — поперечины.

5 этап

Такой порядок монтажа повторить

до необходимой высоты лесов.

Каждые четыре яруса (8 м) по

краям лесов ставить диагональные

связи, которые набираются из 2-х связей

длиной 5,3 м и крепятся к стойкам

поворотными хомутами.

Стойки лесов через поперечины и

кронштейны закрепить к стене здания.

Крайние ряды стоек крепятся через один

ярус по высоте, т.е. через 4 м.

Внутренние ряды стоек крепятся в

шахматном порядке через два яруса по

высоте и через две стойки по

горизонтали. В верхнем ярусе все ряды

стоек крепятся к стене здания.

В верхнем ярусе все ряды стоек крепятся к стене здания. Количество точек крепления

лесов должно быть не менее 1 анкер на 25 м

площади лесов.
