TSOX_107

Δ L1

Δ L2

Известные

P1 Начальная точка базо-

вой линии

P4 Конечная точка базовой

линии

DL1, DL2 Расстояние

Неизвестно

P2, P4 Новые точки

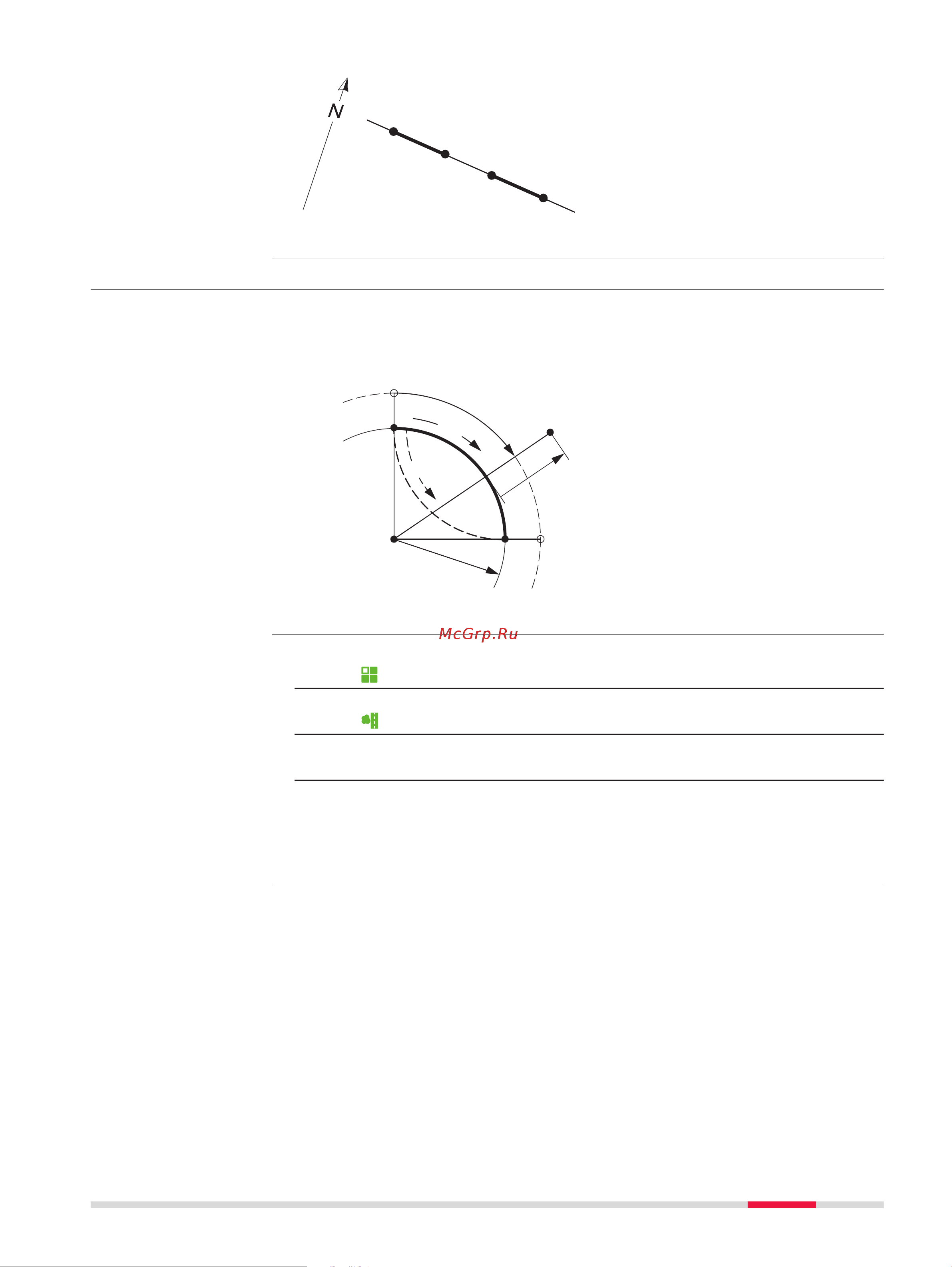

7.12 Road 2D

Дорога 2D - это приложение, используемое для съемки или разбивки точек

относительно заданного элемента. Таким элементом может быть прямая, дуги

или клотоида. В качестве данных могут быть пикетаж, шаг разбивки и сдвиги

(влево или вправо).

TSOX_132

P0 Центр

P1 Начальная точка дуги

P2 Конечная точка

P4 Точка для разбивки на мест-

ности

a Против часовой стрелки

b По часовой стрелке

c+ Расстояние по кривой от ее

начала

d Сдвиг от кривой по перпенди-

куляру

r Радиус дуги

1. Выберите Прилож. из Главного меню.

2. Выберите Дорога 2D из Программы Меню.

3. Выполните преднастройку приложения. Обратитесь к разделу "6

Приложения - начало работы".

4. Выберите тип элемента:

• Прямая

• Кривая

• Спираль

Описание

Доступ

Прогр. 129
