TSOX_112

Спиралевидный

A Входная кло-

тоида

B Выходная кло-

тоида

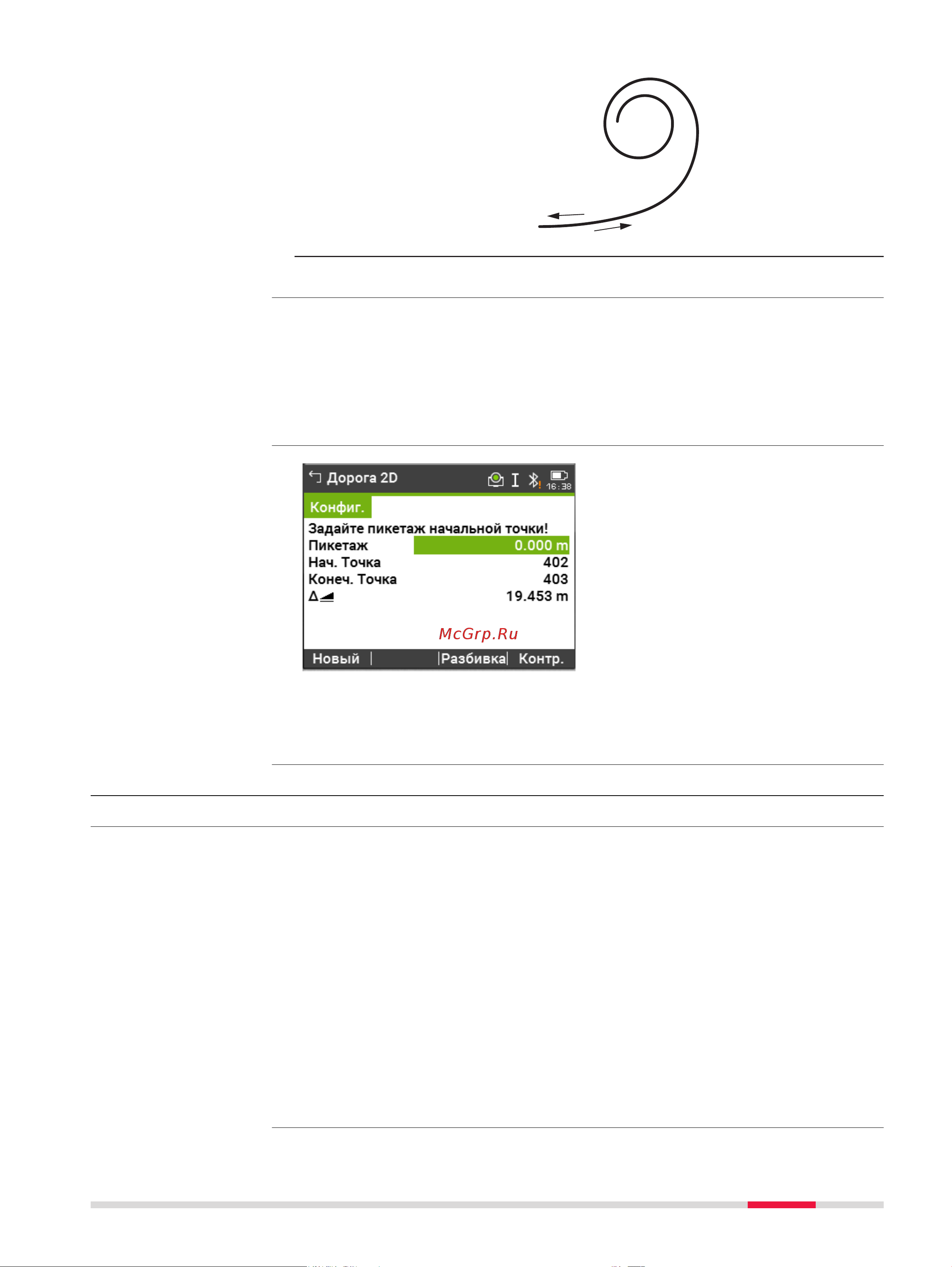

4. Когда элемент был задан, появится экран Дорога 2D - Конфиг..

Введите данные о пикетаже и нажмите на:

• Разбивка: для выбора точки и смещения (по центру, влево, вправо), для

разбивки и начала измерений. Сдвиг текущей точки от ее проектного

положения будет показан на дисплее.

• Контр.: для съемки, выбора точек из памяти, вычисления пикетажа,

линии и смещения от заданного элемента.

• В режиме разбивки нажмите Далее для начала разбивки.

• В режиме измерений нажмите Измер для измерения и записи.

7.13 Дорога 3D

7.13.1 Начало работы

Дорога 3D используется для выноса точек в натуру или исполнительной

съемки трассы, в том числе проверки уклона В этом приложении доступны

следующие возможности:

• Разбивка в плане по таким элементам как прямая, дуга и переходная кри-

вая (входные, выходные или частичные)

• Вертикальная разбивка по таким элементам как прямая, дуга и квадрати-

ческая парабола

• Загрузка горизонтального и вертикального сечений, которые имеют

формат GSI в Leica Infinity Road Line Editor.

• Создание, просмотр и удаление элементов выноса проекта в натурy

непосредственно на тахеометре

• Использование для вертикальной разбивки проектных высот из файла

или ввод отметок вручную

• Log - файл через менеджер форматов Leica Infinity

Способы пикетажа

Задание разбивочных

элементов

Описание

Прогр. 131
