P1' Положение на существующей поверхности

P1" Положение вдоль проектной оси

P1'" Положение на проектной горизонтальной плоскости

Вторая точка P2 определяет:

P1' P2' Проекция оси трассы на существующую поверхность

P1'' P2'' Вертикальный профиль

P1''' P2''' Горизонтальный профиль

Угол между вертикальным и горизонтальным створом.

a Естественная поверхность

b Горизонтальный профиль

c Вертикальный профиль

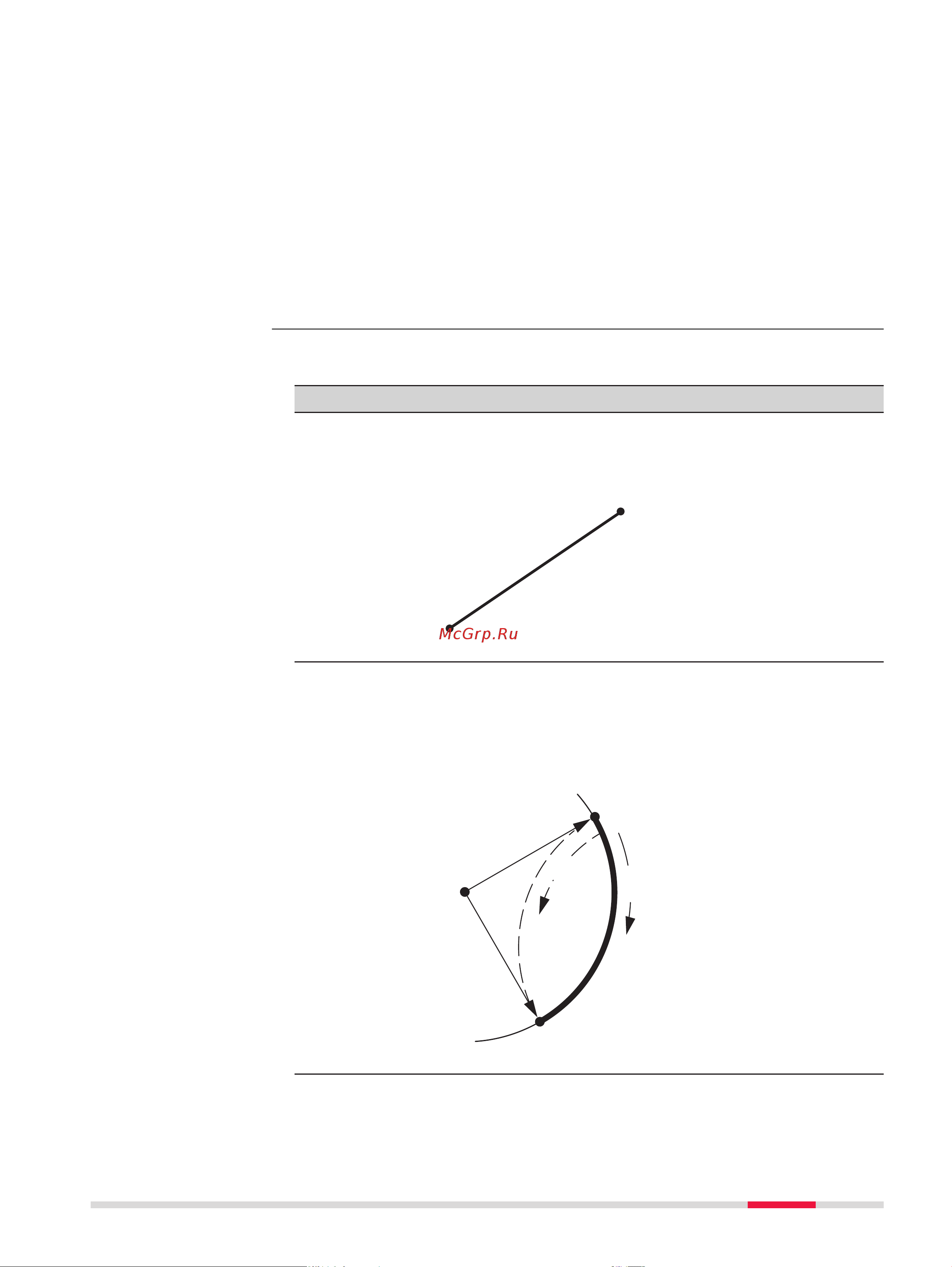

Для ввода на борту Дорога 3D поддерживает следующие элементы горизо-

нтального профиля.

Элемент Описание

Прямая Прямая задается следуюшими параметрами:

• Начальная точка (P1) и конечная точка (P2) с извест-

ными плановыми координатами.

TSOX_109

P1 Начальная точка

P2 Конечная точка

Кривая Эта дуга задается следующими параметрами:

• Начальная точка (P1) и конечная точка (P2) с извест-

ными плановыми координатами.

• Радиус (R).

• Направление По часовой стрелке (b) или против часо-

вой стрелки(a).

TSOX_090

P1 Начальная точка

P2 Конечная точка

R Радиус

a Против часовой

стрелки

b По часовой стрелке

Горизонтальные гео-

метрические эле-

менты

Прогр. 133
