ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2019

5 Высота инструмента при сжатой

пружине (заводская настройка)

мм 900

6 Вес (без комплекта скоб) кг 1,27

7 Максимальное количество скоб в

направляющей

шт 75

8 Материалы:

8.1 -корпус и направляющая для скоб ABS пластик

8.2 - возвратная пружина

оцинкованная

сталь

8.3 -толкатель алюминий

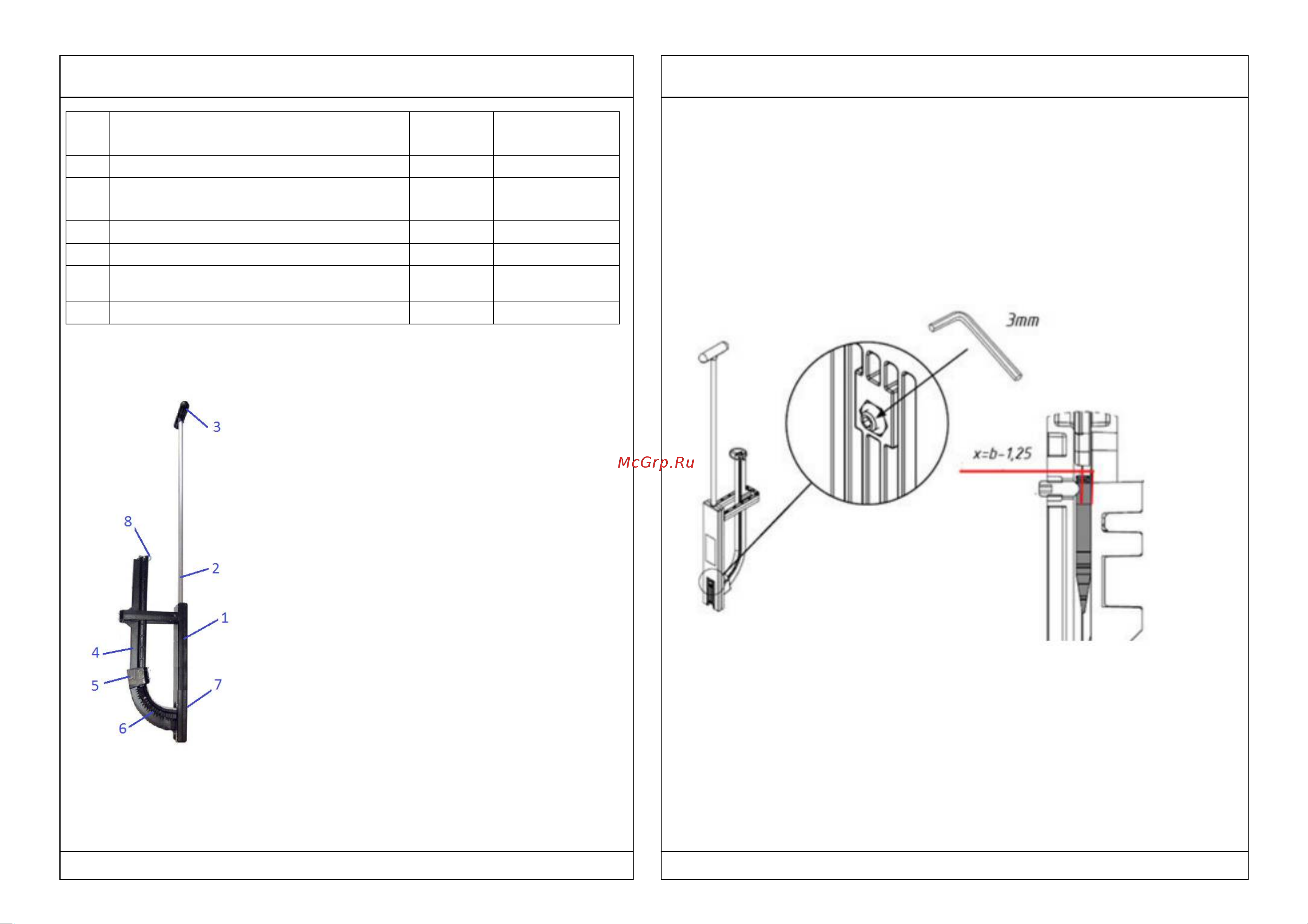

3.Конструкция

1- корпус;

2- толкатель;

3- рукоятка толкателя;

4- направляющая для скоб;

5- пригруз;

6- скобы (не входят в комплект поставки);

7- регулировочный винт;

8- фиксирующее кольцо.

4. Рекомендации по работе с инструментом

4.1. Кассеты из скоб или одиночные гарпунные скобы 6

надеваются на направляющую 4 при снятом пригрузе 5 и

фиксирующем кольце 8. Положение скоб должно быть таким,

чтобы на горизонтальном участке направляющей их гарпунные

концы были направлены вниз.

4.2. Перед первым использованием такера необходимо настроить

инструмент под конкретную толщину скоб. Это производится с

помощью регулировочного винта 7 шестигранным ключом S3.

Винт должен занять такое положение, при котором скоба

самостоятельно не выпадала из инструмента и, в то же время , не

была сильно зажата винтом.

4.3 Для крепления трубы, такер устанавливается на неё так, чтобы

труба попала в выемку на торце корпуса. Инструмент должен

находиться под прямым углом к плоскости пола. Однократным

нажатием на рукоятку толкателя выполняется установка скобы в

утеплитель.

4.4. В процессе работы нужно периодически пополнять

количество скоб на направляющей таким образом, чтобы пригруз

постоянно находился на вертикальной части направляющей.

4.5. При работе с инструментом запрещается:
