Элемент для таймера выделен на плате

обозначением:

Элемент для датчика влажности выделен

обозначением:

Электрическое подключение

Подключение должно производиться

квалифицированным персоналом

соответствующими инструментами согласно

схемам соединений и действующим правилам.

Необходимо:

• проверить соответствие электрической сети

данным, указанным на устройстве;

• проверить электрические провода и соеди-

нения на соответствие требованиям элек-

тробезопасности.

Вентиляторы имеют двойную изоляцию и не

нуждаются в заземлении.

вентиляторы 5

L

N

NL

~230 В

SL

двигатель

L

плата таймера

и гигростата

N

NL

~230 В

SL

двигатель

Для того чтобы вентилятор с таймером подключить

как обычный вентилятор, необходимо произвести

следующие соединения.

Шаг 1. Подключить фазный провод через

выключатель на клемму L вентилятора (рис.1).

Шаг 2. Подключить нулевой провод на клемму N

вентилятора (рис. 2).

Шаг 3. Поставить перемычку между клеммами L и

SL вентилятора (рис. 3).

После такого подключения вентилятор будет

включаться/выключаться в зависимости от

положения выключателя.

Рисунок 1 Рисунок 2 Рисунок 3

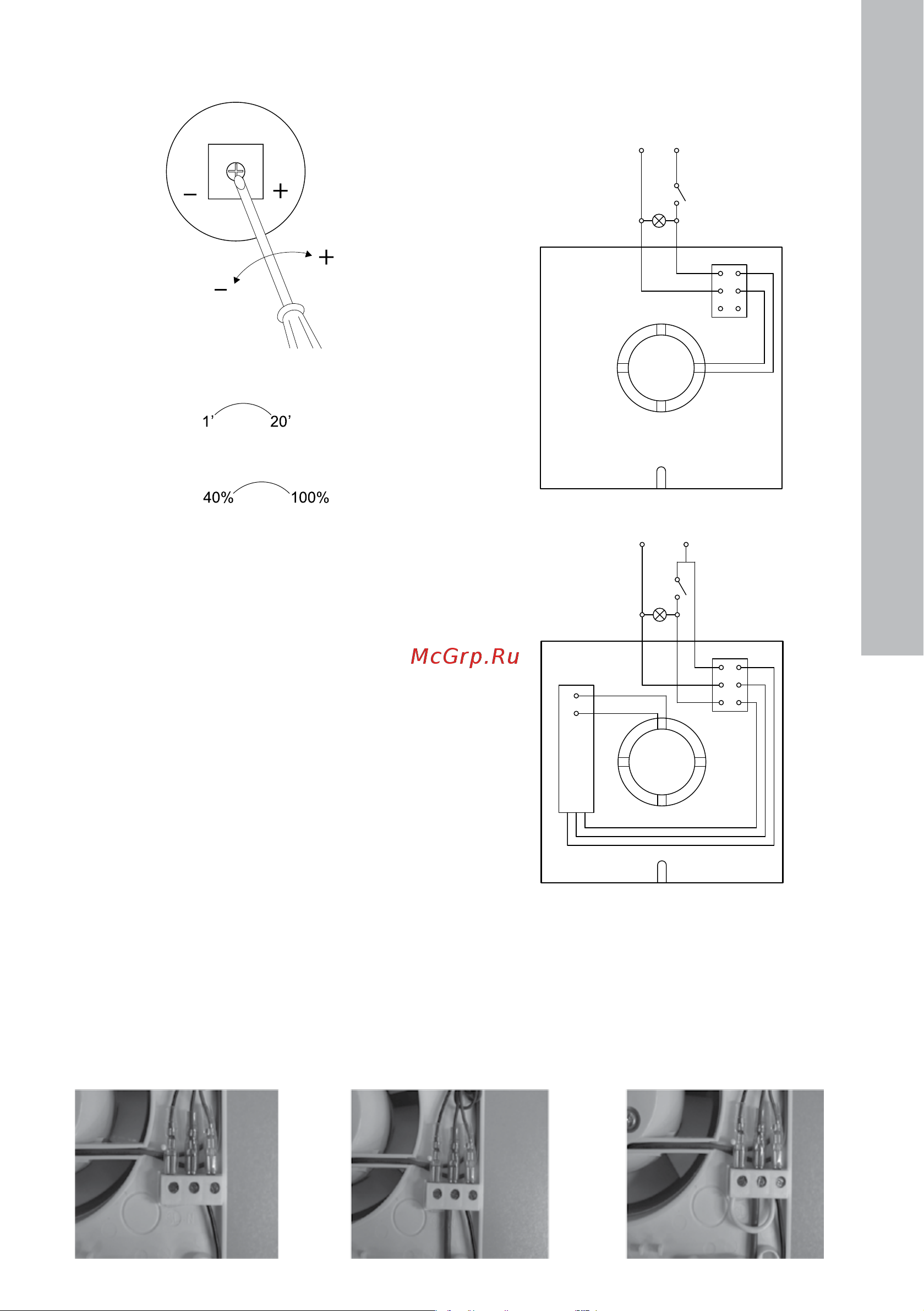

Схемы электрических соединений

Модель без таймера

Модели с таймером (и гигростатом)

Внимание! На клеммы L и SL должна

приходить фаза (не ноль).
