W&T B426080GWTWOF Паспорт онлайн
ПАСПОРТ ИЗДЕЛИЯ
Шкаф напольный серверный, телекоммуникационный разборный серии WT
1. Назначение
1.1. Телекоммуникационные шкафы серии WT -2041В, WT-2041С, WT-2041D предназначены для размещения активного и пассивного
серверного и телекоммуникационного оборудования. Изделие выполнено в системе несущих конструкций серии 482,6 мм.
(19 “) по ГОСТ 28601.2(МЭК 297). Оборудование располагается на вертикальных стойках. Перфорация стоек соответствует стандарту DIN
41494-7 с цифровой маркировкой.
1.2. Изделия изготовлены в климатическом исполнении УХЛ категории 4.2 по ГОСТ 15150. Предназначены для эксплуатации в закрытых
помещениях при: температуре от +5°C до +40°C; верхнем рабочем значении относительной влажности 80% при 25°C.
2. Описание изделия.
2.1. Шкаф имеют разборную каркасную конструкцию и поставляется в 2 или 3 коробках (глубина шкафа 600,800 – 2 коробки, глубина
шкафа 1000, 1200 – 3 коробки).
2.2. Шкаф поставляется черного или серого цвета. WT-***** -G - цвет серый, WT-***** -B - цвет чёрный. Шириной 600, 800 мм,
глубиной 600, 800, 1000, 1200 мм.
2.3. Шкаф состоит из основания, крыши, двух сварных рам, двух съемных боковых стенок без перфорации на пластиковых защелках с
предусмотренным отверстием для точечного замка(в комплект не входит) с резиновой заглушкой, и двумя дверями с замками.
В основании предусмотрена возможность установки 4 опорных ножек (входят в комплект) и 4 роликов (в комплект не входят).
Основание также имеет перфорацию по боковым сторонам и кабельный ввод размером 240х195, 240х240, 240х295 мм. в зависимости от
глубины. Кабельный ввод закрывается соответственно 4, 5, или 6 съемными металлическими заглушками шириной 50 мм.
Крыша имеет перфорацию по бокам и дополнительную перфорацию для вентиляторного блока. Предусмотрен кабельный ввод 240х70
(для шкафа шириной 600) и 500х70(для шкафа шириной 800) мм с выламывающейся металлической заглушкой. В комплект поставки
входит вентиляторный блок из двух (для шкафа глубиной 600) и четырех (для шкафа глубиной 800, 1000, 1200) вентиляторов , который
крепиться к рамам сверху и не занимает общую высоту шкафа по юнитам. Изделие комплектуется двумя боковыми стенками без
перфорации на пластиковых защелкам с предусмотренным отверстием для точечного замка(в комплект не входит) с резиновой
заглушкой, и двумя дверями.
Модель WT02041B**** передняя дверь - закалённое стекло в металлическом обрамлениии с
перфорацией, замок
задняя дверь металлическая без перфорации с замком
Модель WT02041С**** передняя дверь - закалённое стекло в металлическом обрамлениии с
перфорацией, замок.
задняя дверь металлическая с перфорацией, замок.
Модель WT02041D**** передняя дверь - металлическая с перфорацией, замок.
задняя дверь металлическая с перфорацией, замок.
Шкаф имеет 4 или 6 (в зависимости от высоты) горизонтальных направляющих на которые устанавливаются 4 вертикальных монтажных
профиля, регулируемых по глубине.
В шкаф шириной 800 мм монтажные профили устанавливаются с помощью специального суппорта и в комплекте поставки идут два
металлических вертикальных кабельных органайзера по всей высоте изделия с возможностью установки с передней или задней стороны
шкафа.
2. Гарантии изготовителя
2.1. Изготовитель гарантирует соответствие изделий требованиям технических условий при соблюдении потребителем
условий эксплуатации, транспортирования и хранения.
2.2. Гарантийный срок эксплуатации изделий – 12 месяцев.
3. Условия транспортирования, хранения и утилизации
3.1. Изделие не содержит в своем составе материалов опасных для жизни и здоровья человека и вредных для окружающей среды, и не
требует соблюдения специальных мер предосторожности при транспортировании, хранении и утилизации.
3.2. Транспортирование изделий в упаковке может осуществляться любым видом наземного транспорта в крытых транспортных средствах
в соответствии с правилами перевозки грузов, действующими для данного вида транспорта. Условия транспортирования в части
воздействия механических факторов – C по ГОСТ 23170, в части климатических факторов по группе 2 ГОСТ 15150.
3.3. Условия хранения должны соответствовать группе 2 ГОСТ 15150.
3.4. Утилизацию производить по общим правилам, действующим у потребителя.

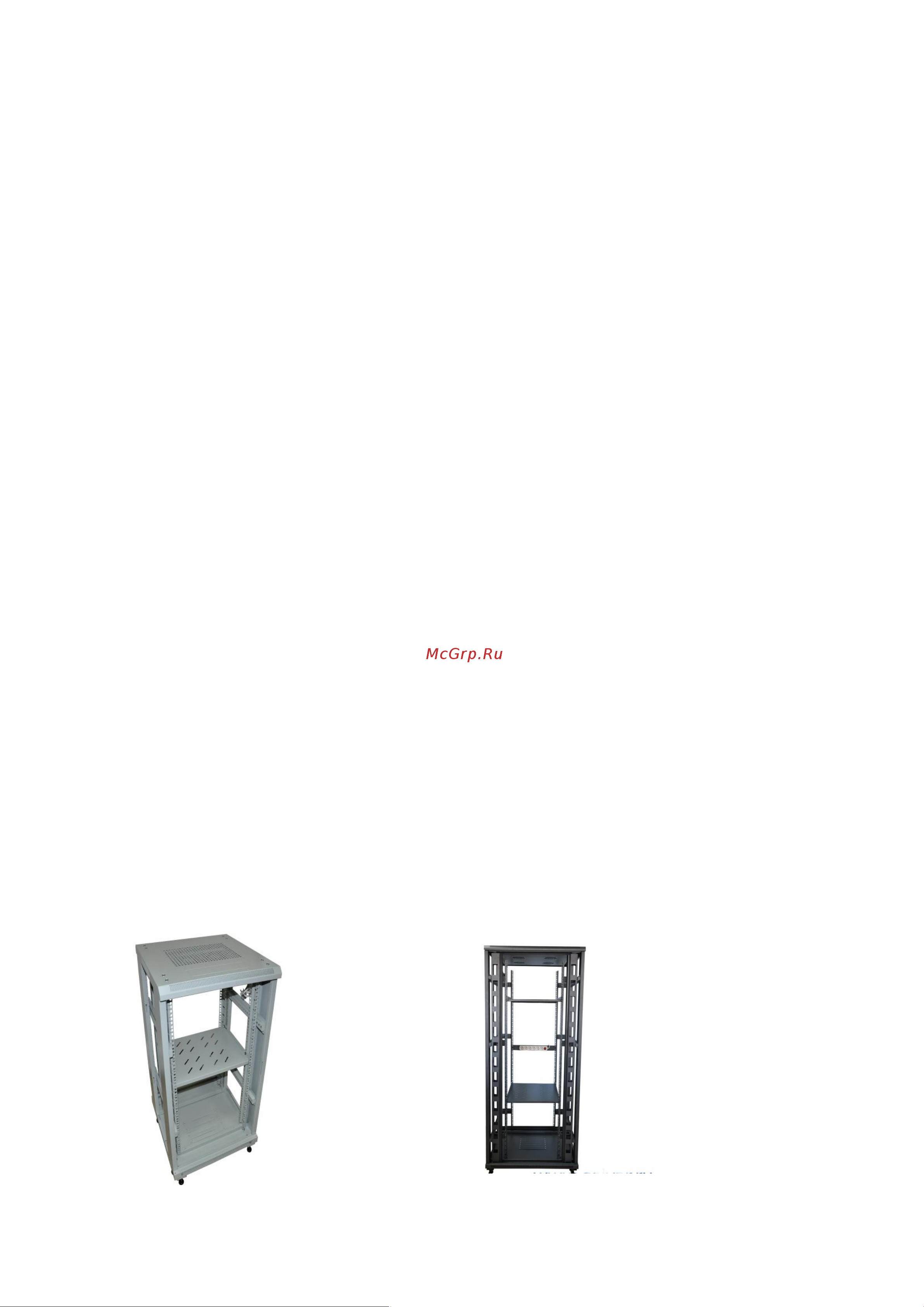

Шкаф шириной 600 мм. Шкаф шириной 800 мм. (с органайзером)
